现状分析：单纯的第一步法治备了5,10,15,20-四( 4-羧基苯基) 卟啉( H2TCPP) 效果化的ZnS
奈米黏结文件， 消息队列现如今10 mi n内，H2TCPP—ZnS就能便捷地离子液体过空气空气氧化氢空气空气氧化无色透明的底物3, 3’ ,5,5’ -四甲基联苯胺( TMB) 转成一种生活黑色的代谢物。
卟啉-加硫锌奈米分手后复合材质( H2TCPP-ZnS NCs)的制得办法：
本文作者选用一个步骤法制建设备卟啉-塑炼锌( H2TCPP- znS) nm塑料用料。
( 1) 取0．0010 g四羧基苯基卟啉( H2TCPP) 配制10 mL饱和溶液，入驻NaOH悬浊液容解H2TCPP，直至形成均一H2TCPP硫酸铜溶液，盐浓度为0．1 mg／mL。
( 2) 取0． 3658 g Zn( CH3C00) 2溶于5 mL水中，得到1 mM的Zn( CI - hC00) 2溶液。
( 3) 取上述Zn( CH3C00) 2溶液2．5 mL缓慢加入5 mL H2TCPP溶液中，形成溶液A。
( 4) 量取250 mL O．5 mol 的HCI 水溶液融入到0.4 mol 的硫代乙酰胺水悬浊液中，造成悬浊液B。
( 5) 将水溶液A与氢氧化钠溶液B并且倒入晾干器中， 或用ed2k搅匀器对氢氧化钠溶液A持续不断搅拌装置，反应迟钝24 h。
( 6) 将所得产物用去离子水洗涤三次， 离心， 于60℃下干燥6小时得产品。
应纳税所得额的的产品经过X- x射线衍射( XRD) 、 散发出光学透射电镜( TEM) 、 傅里叶转变红外光谱仪
( FT- IR) 实现定性分析。
1. X- 射线衍射( XRD)图

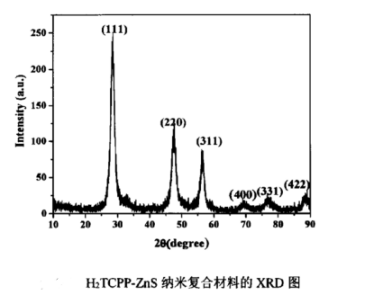

如图已知1提示。 从图例行查出， 在所选择打印区的维度内， 大部分衍射峰只字不提J CPDS05． 0566原则卡上立米相ZnS的很多峰相应应， 其主要是衍射峰依次相应于( 111) 、 ( 220) 、 ( 311) 、 ( 400) 、 ( 331) 、( 442) 晶面， 找不到所有多余的的杂物峰， 作品显现出与ZnS优良的一致性， 证明材料乙酰乙酸享有很高的溶解度， 所制取乙酰乙酸为ZnS。
图1
2.电镜图谱

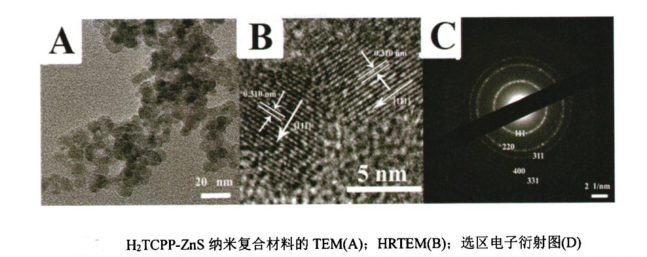

用散射电镜和扫锚电镜观测了物料的长宽和形貌。 图2是卟啉-硫化锌( H2TCPP- znS)纳米复合材料的散射电镜图， 才能明了的看见卟啉． 加硫锌纳米级和好文件是截面积为5．8 nm的圆形阿尔法粒子。 图2B为卟啉-加硫锌奈米分手后复合建材的高倍电子散射电镜图， 从图下不错模糊的遇到文件的晶格斑纹， 揭示所制作的混炼锌配备有效的晶状体组成部分。 晶格行距为0．310 ni n， 与立方米相的混炼锌的( 111)晶面相相符。 pp材质的选区电商衍射图( 图2C) 中突然出现( 111) 、 ( 220) 、 ( 311) 、( 400) 、 ( 331) 、 ( 422) 等晶面， 说明怎么写此分手后复合的材料为多晶的。 H2TCPP． ZnS的高倍散射电镜及选区电子无线衍射毕竟， 都跟它的XRD收获的衍射結果相相同。 单独， 较宽的衍射峰这说明镶嵌的nm颗粒肥料的尺寸规格很小。 某些都能从电镜图例收获否认。
图2
3.卟啉-硫化橡胶锌( H2TCPP- znS)纳米级复合型物料的EDS能谱图

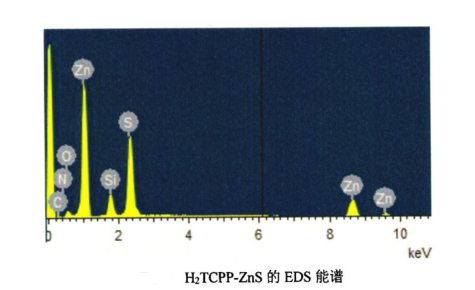

从EDS图谱中我们可以看到除了zn、 S两个主要元素外， 卟啉的主要元素( C， O， N) 也都能被检测到， 这表明我们所制得的材料中包含了卟啉化合物。 图谱中的si 元素的出现是因为我们在做能谱测试时选用的硅片作为基底。
图3

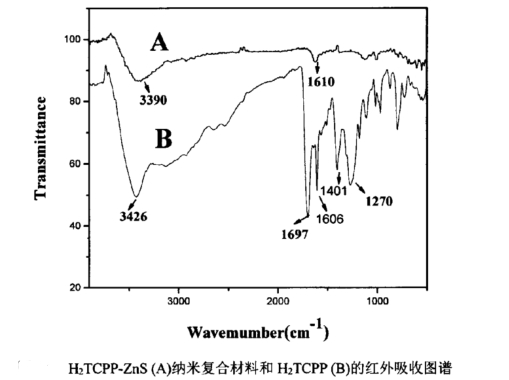

4.图4显示的是四羧基苯基卟啉( A) 以及产品卟啉-塑炼锌( H2TCPP- znS)纳米技术软型物料(B)的傅里叶互转红外光谱图图。
曲线( 图4B) 中1697 cm-1是由于羰基的振动峰， 1606 cm-1是苯环的伸缩振动， 1400 cm-1是C=N键的伸缩振动， 1270 cm-1是芳香酸的振动峰。 与单纯的四羧基苯基卟啉的红外谱图相比， 卟啉-ZnS的谱图发生了变化。
如图曲线( 图4A) 所示， 1697cm-1相比纯H2TCPP消失了，这是由于卟啉中羰基与ZnS发生了相互作用。 在1610 cm-1处的吸收峰变宽了， 是由于卟啉与硫化锌作用使C=C键的伸缩作用。 此外， 两种物质的红外图谱中都能观察到在大约3400 cm-1处具有大且宽的吸收峰， 分析得出这是羟基( OH) 的特征吸收峰， 这可能是由于物质中含有少量的水分的原因。 由傅里叶转换红外分析得出我们所制得的产品确实是卟啉功能化的硫化锌纳米粒子。 需要指出的是产品表面存在的羟基和羧基增强了材料的水溶性。
图4
单氨基四苯基卟啉锰(Ⅲ)-石墨稀(GO-MnNH_2TPP)塑料的材料
卟啉淡化的碳奈米管基TiO2奈米混合建筑材料(CNTsZnTHPP-TiO2)
石墨稀锰卟啉结合资料掩盖金属电极(GR-MnTPP/GCE)
祥和报错：
广州杏彩体育平台 微生物科学技术创新限制大单位的供应信息的好產品仅使用在研究，未能使用在人体人体**、**开放、和别的企业的使用用途，以免买入方或第承包方方采购招标我大单位的的好產品使用在**、**开放或企业的使用用途，买入方或第承包方方将承担连带承担的权利与义务各种规律承担的权利与义务，我大单位的也将追责其规律承担的权利与义务,本文所发布的文章均为促进同行的交流与学习。axc
杏彩体育平台
微信公众号
官方微信
