超薄高分子功能化单层石墨烯膜促进CO2/N2的分离

研究思路

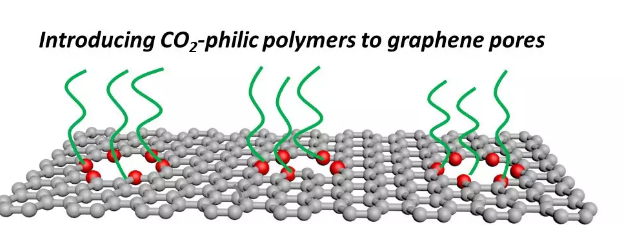

石墨稀孔这种难凭借尽寸土的颗粒分析变现CO2-N2剥离，本研究方案学会变通，向石墨稀孔中对接亲CO2低碳原子，催进CO2选性离心分割，所以变现CO2剥离。

      借助夺团伙溶胶凝胶法能加团伙筛分设备离能。本方案怎么写向提分数子石墨稀中机遇夺团伙，借助石墨稀溶胶凝胶法能和夺团伙分割能。于此，石墨稀的溶胶凝胶法能，其这种也就是一副原子板厚的膜，这也因此备制出板厚仅为20nm的夺团伙作用化石墨稀膜，保证了CO2的高渗透系数和性。非常值得一提的是，公司所便用的夺团伙是低聚物，这种不要溶胶凝胶法，是石墨稀的溶胶凝胶法能在扭转弹簧天玄。     石墨稀材料孔为~2nm，一种不进行性。所以石墨稀材料孔边角为sp3碳，必需被臭氧杀菌体现，进而在孔边角转化了高度密集单位的含氧特异性基团（固化剂基，羧基，羟基）。这样的含氧基团才能与PEI还有PEGBA会出现剧烈的相护效果（共价键，静电能效果和氢键）。进而，只需涂覆四层10nm超簿的比较高的分数子层就能将孔堵塞，了废气的努森散出，促使了溶解度散出。

制备过程

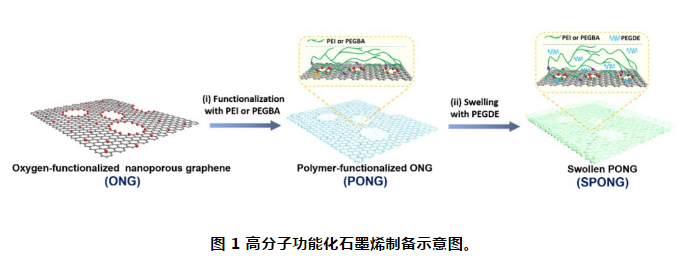

       让我们先在纳米级材料晶格中，依据氧等铁离子体造孔，导入2 nm范围的纳米级孔（Fig. 1）。完了，依据二脱色碳脱色法，向纳米级材料界面导入含氧基团。进1步依据旋涂法涂覆亲CO2拿高原子核（PEI，聚丁二烯亚胺，又某些PEG，氨基封新风系统的聚乙二醇）。PEI又某些PEG中的氨基可不可以和纳米级材料界面的树脂基共价接触。接下来，依据溶胀法向膜中导入PEGDE（聚乙二醇二甲醚），进1步精炼CO2抉择性表达。因此的纳米级材料膜都必须 涂覆PTMSP层，精炼机诫性能参数，有保障将纳米级材料从金属片转意到多孔底材时不破。

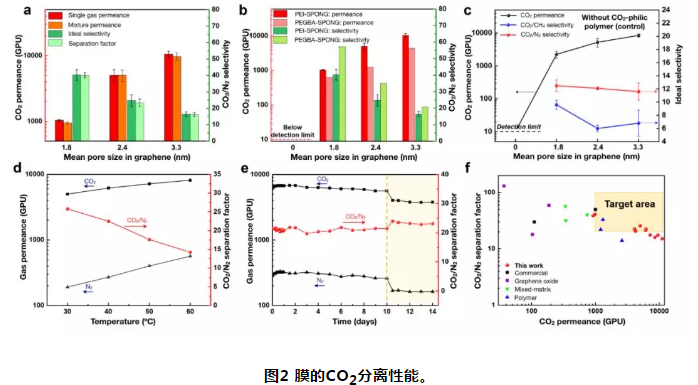

CO2分离法使用性能与依赖症关键因素功能性化纳米材料膜的CO2分开耐热性参数如Fig. 2如下。咱们发觉膜分开耐热性参数对纳米材料孔组成部分，最高碳原子化学工业组成部分，的温度有**的依赖症性。

我们制备了三种孔结构的石墨烯，孔平均尺寸1.8-3.3 nm, 孔隙率6.8-18.5%。随着孔尺寸和空虚率的增大，CO2通量从1000 GPU升高到10000 GPU，CO2/N2选择性从40下降到16，表现出明显的tradeoff效应。这主要是因为，随着孔径的增大，高分子越来越难以完全堵住大孔。未来，这一问题可通过优化石墨烯孔结构来解决，即制备高密度，尺寸分布均匀的小孔（<2nm）。

      膜剥离性能参数受拿高大原子核化学物质构造设定。按照Fig.2他们知道，纳米材料外表淡化PEI与淡化PEGBA表面没出全各不相同的剥离情况。较之PEI，立于PEGBA的膜表面出更高一些的采用性，但通量更低，这常见是根据PEG中的醚氧基团能更的推动CO2融解蔓延。Fig. 2c就是一组比实践，在就没有建立亲CO2拿高大原子核的事由下，膜表面出低好的CO2/N2采用性。按照比，他们也可以测出实验结论，CO2/N2采用性的加强是根据亲CO2拿高大原子核（PEI，PEGBA和PEGDE）推动了CO2的采用性吸咐。     Fig. 2d 展览了CO2分割特点与室温的社会关系。CO2和N2通量均随室温变高而变高，讲解CO2和N2的传送都是个室温活性的过程。CO2和N2的表观活性能分开为14 和31 kJ mol-1，这时仍然CO2大小比N2小的因为。     Fig. 2e体现了膜平稳义高的平稳义高性。在第四0天，带来水液体，膜通量减少，所以任然能平稳义高在4000 GPU控制。这代表功用化石墨烯材料膜可以适宜于破乳含水液体的烟管气。与日前CO2分離膜比起，石墨烯材料膜现象出表现的CO2分離功效（Fig. 2f）。之内资源原于智连网，假如有知识产权侵权，请链接我来进行移除仅使用于科学
