酞菁铜基二维导电MOFs(PcCu-O8-Co)-的ORR离子液体剂

铝合金无机质三层架构（MOFs）用其（大比外观积，高泡孔率，可以调节控的设计，要明确的铝合金渗透性氧平台），在电崔化ORR方向表显现出技术技术应用价值。但不导电的特征各种无机质配体易不通渗透性氧平台等利弊特别严重限制了其崔化渗透性氧的延长还是生物燃料电池板中的技术技术应用。在此，一种生活新兴的MOFs，二维层状共轭导电MOFs将是一个种生活还可以改变给出方面的选用,

 利用溶剂热法合成了一种具有层状结构的酞菁铜基二维导电MOFs（PcCu-O8-Co）。实验结果表明与碳纳米管复合的PcCu-O8-Co具有良好的ORR催化活性,通过溶剂热法合成了PcCu-O8-Co二维导电MOFs。通过红外和X射线（XRD）测试证实MOFs的成功合成。结合分析XRD和高分辨电镜表征（TEM）数据分析，我们确认合成的PcCu-O8-Co二维MOFs具有的结晶性。气体吸附测试说明其具有较高比表面积（412m2/g）和丰富的孔道结构，有利于暴露更多的活性位和促进氧气/电解液的传输。

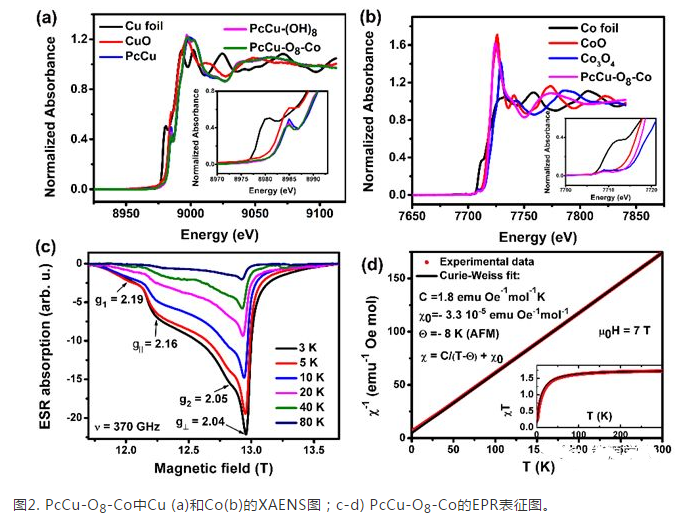

XPS试验結果填写了Co和Cu的价态为+2。而是Co 2p XPS图上显现通信卫星峰，代表Co网络层与O网络层区间内具有的反键 发展道轨组件，钴的网络的结构为t2g6eg1。XANES分析方法进每1步填写CuN4和CoO4的具有的并且铜和钴的价态为+2。组合EPR试验，自己进每1步核实了Co网络层eg 发展道轨组件中具有的单网络。研究分析体现了此反键 发展道轨组件上的单网络重要于拿到的ORR渗透性。

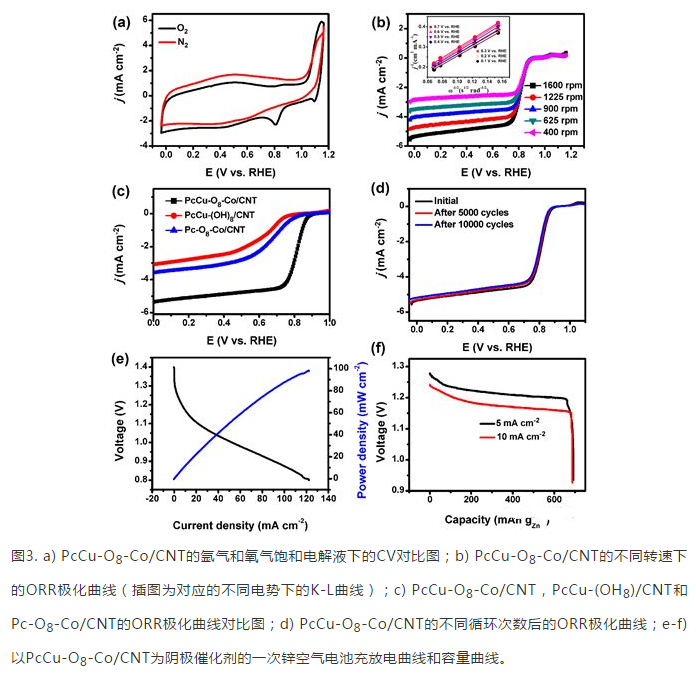

电分析药剂学考试的结构表示PcCu-O8-Co二维MOFs极具ORR促使抗逆性(E1/2=0.83V vs. RHE, n=3.93, and jL=5.3mA/cm2)和稳定可靠性(10000圈循环往复抗逆性无很深发展)。看作Zn-air充电电池箱的负极促使剂时，该充电电池箱的电流量电机功率密度单位（94mW/cm2），超出贵材料Pt/C促使剂（78.3mW/cm2），表示PcCu-O8-Co看作ORR促使剂的广泛应用成长性。完成理论知识算出和原位拉曼光谱图电分析药剂学，和差距实验操作二次断定CoO4为抗逆性中。

可以使用液体热法合成视频打了个种酞菁铜基二维共轭MOFs。确定的CoO4为化学活化重心，特别井然有序的多孔构造，二维共轭构造推进有利于PcCu-O8-Co的离子液体化学活化。可以使用原理计算出和原位拉曼科学科研确定了CoO4化学活化位。锌热空气电芯科学科研中较高的热效率密度计算公式代表PcCu-O8-Co最为ORR离子液体剂的预期提升空间。该任务代表对MOFs中不锈钢重心以其构造的设计方案对倡导的ORR离子液体剂能力，同时对寻找二维MOFs的使用也有吸取经验目的意义。
