涪陵一本大学胡文平教援研究科研组的开发半个种的发展二维生物碳半导氯化钠结晶状体的新策略——“液体外加”法。先将大量模型液体发散在池底，能够 石油醚挥发掉及模型分子式间的强互相功用劲儿自主装成小氯化钠结晶状体，再以小氯化钠结晶状体为晶种，在其上滴入新的模型液体使其外加的发展。

二维生物碳半导氯化钠尖晶石（2DCOS）与传统文化生物碳半导好于，还具有下优越：1）可顺利通过分子形式开拓得到一段的效果和不错的能用形式；2）精湛的被动式；3）溶剂能加工性。尽管是因为匮乏氯化钠尖晶石受控衍生的做法，对二维氯化钠尖晶石晶状体方式不足够了解，影响了对2DCOS的科研。那里胡文平教学过程组开拓了了种新的在水体上衍生2DCOS的做法，可称溶剂外加法。该做法将为更好二维氯化钠尖晶石素材的分离纯化和科研提供数据新的想法。

【图文导读】

图1. 2DCOS衍生过程中 举手图。a）将液体滴归到自来自来水表体上，b）液体汽化导致碳原子群聚，c）经由π-π上下级目的的碳原子主装，d）在自来自来水表体上的自主装2DCOS，e）通过小2DCOS的本质衍生，f）水体上的大大小2DCOS。

实际策略以下几点：将数百微升的聚合物盐水硫酸铜水溶液滴到水上（图1a），聚合物应该借助面弹力在某个水上迅速发展（图1b）。那么，巧妙半导原子核应该借助强π-π之间用開始众多（图1c），并成了廊坊可耐电器有限公司大大小小的2DCOS（图1d）。进行廊坊可耐电器有限公司级的2DCOS为晶种，再其上滴入新盐水硫酸铜水溶液（图1e），导致小2DCOS的外加种植，兑换厚度为豪米或恐怕小于1mm的2DCOS（图1f）。以便更加好地操作多晶体种植，高沸点溶剂的采用和盐水硫酸铜水溶液浓度值这对于类似这些“盐水硫酸铜水溶液外加”至关根本，这应该尽量不要多晶的种植。显然能进入多种类原子核之间用的原子核，如π-π氢键，C-H-π或C-S键之间用也很根本。

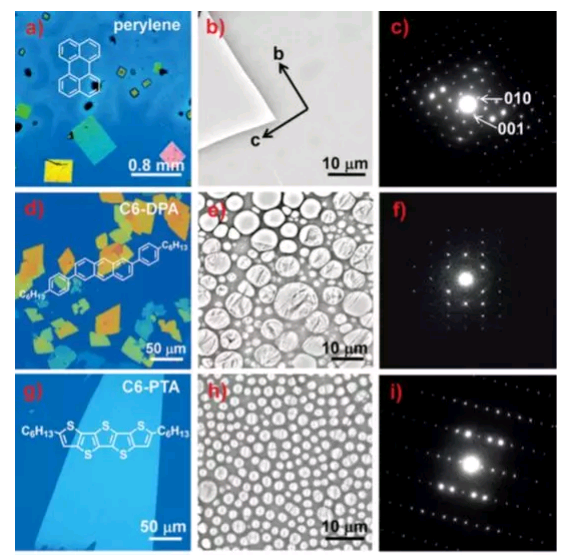

图2. 毫米长度2DCOS的研究方法。 a）-c）苝，d）-f）C6-DPA，g）-i）C6-PTA和j） - l）C6-DBTDT的2DCOS光学薄膜光学显微镜画面（左）配图为对照的原子结构的；TEM画面（期间），SAED形状（右）。

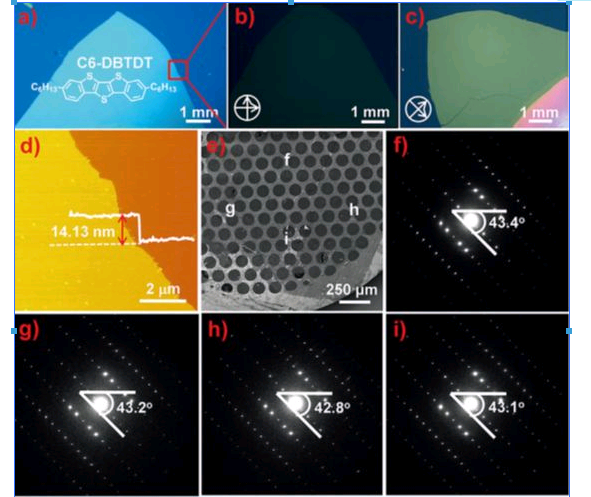

图3. mm分米和里米寸尺2DCOS的研究方法。 a）C6-DBTDT的几mm分米寸尺2DCOS的光学元件反应仪器体视电子显微镜图相，b），c）C6-DBTDT 2DCOS的交叠偏振光学元件反应仪器显微美图照片视频。一个显微美图照片视频上透亮的样色发生变化印证2DCOS是单晶体体， d）AFM图相，2DCOS的宽度为14.13nm，约5-6个分子结构层。 e）SEM图相；f）-i）C6-DBTDT 2DCOS的SAED图形，各分为相对e下图差异方位。差异方位占有完全相同的SAED图形，反映出其单晶体体本质属性；j）里米寸尺苝2DCOS（浅蓝色）的光学元件反应仪器体视电子显微镜图相，配图为XRD和SAED图形。

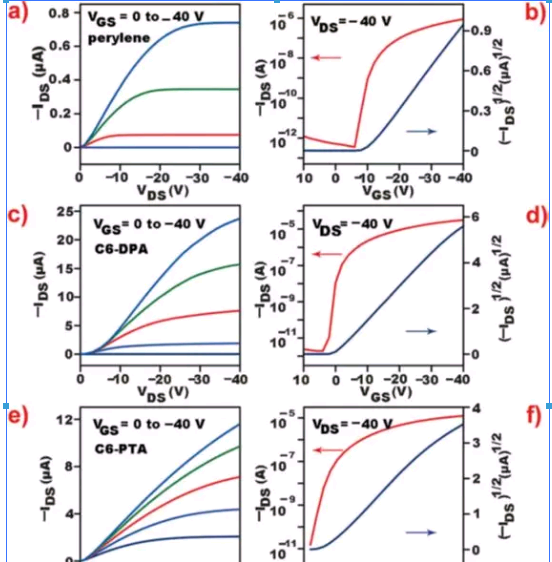

图4. 2DCOS的场不确定性。a），b）苝，c），d）C6-DPA，e），f）C6-PTA，g），h）C6-DBTDT 2DCOS 的OFET**转意和输入输出性状曲线美。（a）（c）（e）和（g）中的有差异彩色的线对应着于有差异的栅极电流电压。
