黑磷（B-P）考虑到其高的载流子转移率，大好/关比，其能自由调节谐的准带结构类型吸引了了大众也越做越多也越做越多的点赞。与石墨烯材料比起来，它被觉得是在光学仪器智能电子的设备中的运用的有可能的用料。然而 ，在臭氧层压下B-P易氧化物，只要一定会阻碍其运用在其实安装中。要想改良它的这一种基本特性，理论研究出现镍钢化B-P就是个非常不错的选用，表示动作的词白色砷磷合金钢呈现了调节带隙，光学玻璃耐磨性和优质的生态环境不稳性。另种模式是收集新的使用材料黑砷(B-As)，当作B-P的表弟兄，它都具有其相仿的成分有的物理化学工业和化学工业渗透性质。

科研成果介绍

   消息新一种新的风格二维原料：黑砷，将其应用领域缺席不确定性晶状体管上，显流露出更好的的性能。该散文以“Thickness-Dependent Carrier Transport Characteristicsof a New 2D Elemental Semiconductor: Black Arsenic”为题，刊发在ADVANCED FUNCTIONAL MATERIALS上（DOI：10.1002/adfm.201802581）。

图片文字选读

图一：b-As结晶体的研究方法。（a）b-As的层状纳米线结构类型；（ b）双层和多层电路板b-As片的微拉曼光谱图；（ c，d）b-As单晶体的比较高的分数辨率散发出网络器材高倍显微镜（HRTEM）和选区网络器材衍射（SAED）数字图像。

图二：单面b-As场效应晶体管（FET）的表征。（a）双层b-As FET横载面；（b）单双层b-As FET的电子层力体视显微镜（AFM）形象；（c）在有差异 漏源额定电压（-0.01至-1 V）下，一层电子器件（如2b图甲中）的更改特性直线（Ids-Vg），右边是常用对数读数，左边是线性网络精确度；（d）在有所差异的栅极工作电压从0到-20 V下，同种仪器的转换因素直线。

图三：b-As FET的载流子传递的机的薄厚和环境温度的根据性。（a）在-0.5V的Vds下，b-As的载流子变更率和开/关比随厚度的变化；（b）拥有这三种**层厚（4.6,8.9和14.6nm）砷FET的转入基本特性弧度。 插画图片：14.6nm厚的样品的伤害形态等值线；（c）在各个体温下9.5nm厚的b-As FET的传递性能指标曲线方程（Ids-Vg）；（d）体温对载流子变迁率的影响到。 载流子迁出率在约230K时具有约52cm² V^-1s-¹的顶值。在地温空间，载流子变迁率核心受沉渣散射的规定。不低于230 K，载流子迁移率随着温度的升高以μαT^-α的方式及时急剧下降，在当中α≈0.3。那就是因此晶格散射在该温差区占主导性社会地位。

图四：b-As元器件封装的环镜固定性分析。（a）当作自然环境爆漏时段的方程的少层b-As结晶体管的源极 - 漏极I-V弧度。自己不错知晓尖晶石管在26天未仍保护良好的的欧姆学习形态；（b）统计26天，结晶管的更换的曲线；（c）载流子移动率和开/关比最为该结晶体管的自然空气曝露时间间隔的变量。 跟随着曝露日期的加入，该硫化锌管的知识率呈非规则化，从26 cm² V^-1 s^-1减低到约8.4 cm² V^-1 s^-1; 其实，ON / OFF比例从有可能69提高到有可能97.来说该FET，它的厚度为砷为11.9nm，沟道时长为≈2μm，沟道厚度区别为≈2μm；（d）b-As中氧的水分含量因为暴光事件的发生改变而发生改变。

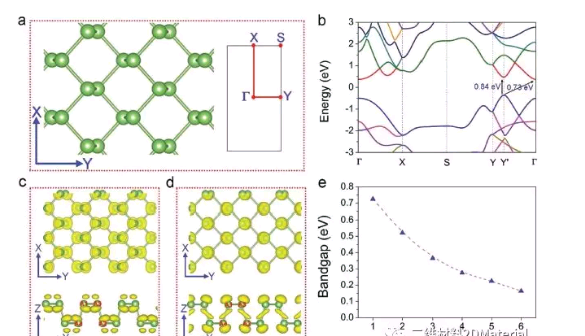

图五：少层b-As中计算的电子特性。（a）双层节构和涉及到布里渊区电子层节构的俯瞰图；（b）用PBE官能团折算的单面黑砷的带隙设计；（c，d）CBM和VBM的一些电荷量区域；（e）黑砷的带隙影响为层板厚为的函数值。

总结

自始至终，我们都提纯了单面和几层体系结构b-As的场现象单晶体管。并详细分析的研究了我们的电能力。出现智能攻击力与板厚业内，样品管理的板厚约为5.7奈米时，具有着高载流子渗透率超过约59 cm² V^-1 s^-1，板材厚度约为4.6纳米时，有大开/关比低于105。在温暖涉及到的的载流子变迁率量测时，材料了在230K时关察到最高值; 高于230 K，载流子转化率重点受沉渣散射的受限，但晶格散射在中高温下占主导作用社会价值。更重点的是，b-As显示信息出对充分的的环境稳相关性性。在水汽中暴晒约两个月时间后，来源于b-As FET仍旧太好。自己的结果显示阐明，由于少量的层b-As场边际效应单晶体管是纳米技术电子为了满足电子时代发展的需求，功率器件含有愿的待选者。具有着越来越大的运用市场前景。
