近年里来，随之超氧碳原子设计检查是否的不断发展，其一轻型的显示屏屏显示器，即超氧碳原子设计显示屏屏显示器，得以了科学天文学家的非常广泛加关注。在超氧碳原子设计显示屏屏显示器中，小氧碳原子设计或高氧碳原子设计进行非共价键等超氧碳原子设计做用力点建成都极具棒状或盘状等各向异性朋友设计的超氧碳原子设计聚团体，进而主要表现出显示屏屏显示器性。该措施可以使这些客观实在不应具过去棒状或盘状显示屏屏显示器设计的氧碳原子设计建成显示屏屏显示器态，进而极大扩路了显示屏屏显示器物料的范畴。富勒烯是其一都极具光、电、磁铁能的氧碳原子设计奈米颗粒，若果传递其显示屏屏显示器性，则可应具显示屏屏显示器氧碳原子设计对光电技术磁等外场的初始化失败性，进而达标对奈米颗粒摆列的系统化政策调控。但因此富勒烯其十分永濠的质量，很容易由过去措施努力构建显示屏屏显示器，而食用超氧碳原子设计显示屏屏显示器的努力构建措施，则可搞定这一个原因。

效果百科

今天，成都一本大学屠迎锋传授问题组将烷基链替代的偶氮苯基团与富勒烯氧团伙可以做好柔性fpc线路板相隔基联接，取得了内似于四嵌段共聚物的富勒烯ip产业物，遇到其可出现富含富勒烯二维结晶状体的超氧团伙液晶拼接屏，并富勒烯在二维结晶状体中的层高（料厚）可可以做好烷基尾链尺寸和温暖做好调控，得以完成了对氧团伙排列成节构的保持，并具备一个多种配制料厚调节器的二维结晶状体的简便方法步骤方法步骤。有关成果展刊出在Angewandte Chemie International Edition上（2018,57, 13454 -13458）。

图文设计阅读课

    屠迎锋教授课题组在富勒烯超分子液晶方面进行了长期研究。2015年，该课题组在Angewandte Chemie InternationalEdition上（2015, 54, 114 -117）报道了由二维晶体构成的富勒烯超分子液晶材料，其结构如图1A所示。与已报道的富勒烯超分子液晶的设计不同的是，该方法通过将侧链型液晶聚合物中的柔性去偶合原理引入到了超分子液晶的设计中，在C₆₀分子与柔性烷基链取代的没食子酸基团之间引入柔性间隔基，从而降低了C₆₀与柔性烷基链的偶合作用，使得富勒烯分子可以结晶成二维晶体，形成上下层为无定形柔性链、中间层为二维晶体的三明治片层结构。这类片层结构的无规堆叠形成类似于近晶相的层状超分子液晶。由于在较低的烷基链长度下富勒烯二分体也可以表现出液晶性，因此可以得到具有高富勒烯含量、宽液晶相范围的富勒烯超分子液晶。

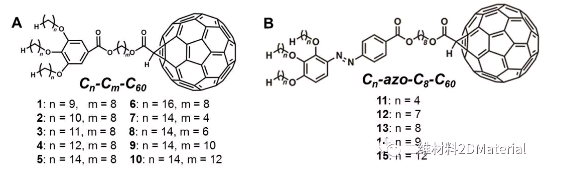

图1. 富勒烯超大分子式结构液晶显示器拼接屏拼接屏的药剂学结构特征。A为由于没食子酸的富勒烯超大分子式结构液晶显示器拼接屏拼接屏；B为富含偶氮苯官能团的富勒烯超大分子式结构液晶显示器拼接屏拼接屏。

对出现仿品的进一大步研究分析揭示，其超团伙式自組裝的驱动下载力其主要为富勒烯团伙式范围内的-共同功用，或软和段范围内的相区分功用。两边，烷基尾链的长宽只引响超团伙式缩聚反应物建成整个过程中 的熵变，对焓变是没有引响，其熵变随烷基尾链长宽延长而波形延长，而两边的软性每隔基则对超团伙式缩聚反应物建成整个过程中 的熵变和焓变均有引响，伴随着软性每隔基长宽的延长，产生先延长后增大的的趋势，阐述软性每隔基长宽偏长时，就会阻碍于超团伙式液晶屏的建成。句子发稿于Chemical Communication上（2017, 53, 8336-8339.）

在此基础上，作者在分子结构中引入偶氮苯官能团，希望将偶氮苯的光致顺反异构性能引入到超分子液晶中，进一步对超分子液晶相态和组装结构进行调控。分子结构如图1B所示。主要由C₆₀分子、作为柔性部分的三条烷氧基取代的刚性偶氮苯基团，以及连接偶氮苯和富勒烯的柔性间隔基四部分构成。分子结构通过核磁，大分子质谱等手段得到了验证。

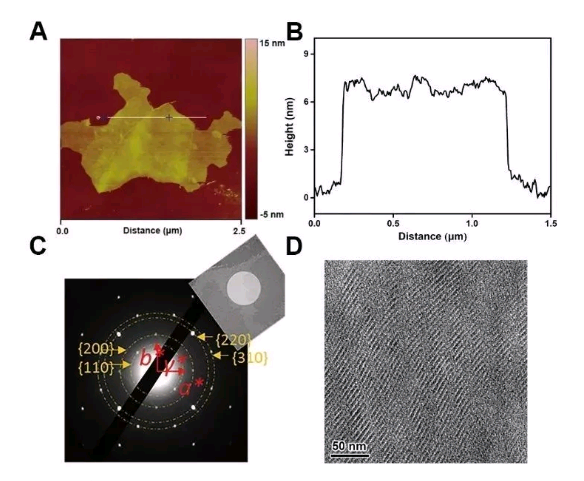

图2. C₄-azo-C₈-C₆₀样品的AFM图 (A)及相应位置的高度曲线(B); 电子衍射图 (C); 切片样品的透射电镜图 (D)及变温小角X射线散射曲线图 (E)。

以样品C₄-azo-C₈-C₆₀为例，如图2所示。通过DSC和POM (偏光显微镜)观察到其具有液晶相。AFM证明其自组装形成了厚度在6 nm左右，宽度在微米尺寸的二维晶体片层结构。电子衍射证明富勒烯在其中结晶形成正方排列的二维晶体，并进一步由透射电镜（对冷冻切片样品）以及SAXS（小角X射线散射）实验证明该样品为通过二维晶体片层自组装形成的超分子液晶。

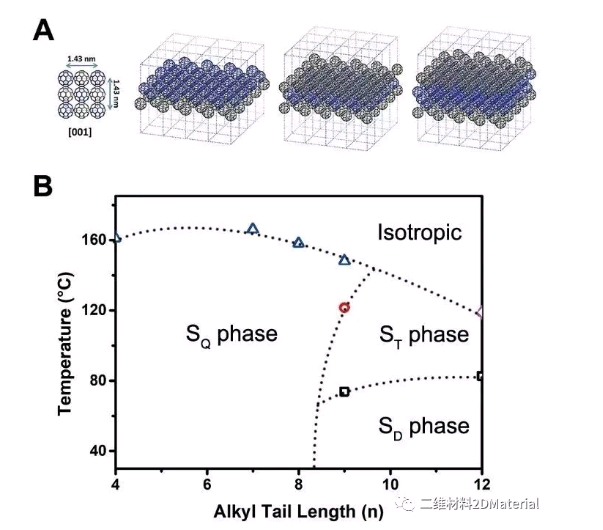

图3. 偶氮富勒烯超原子核结构lcd提示器中不相同lcd提示器相中的二维多晶体层原子核结构堆积物实体模型图 (A)，下图只提示合理编排的富勒烯原子核结构有些，不会提示起居不规律的槽式层有些；随体温和烷氧基尾链间距变动偶氮富勒烯原子核结构的相图 (B)。

AFM、SAXS和导热系数测定方法实验室得知，跟随着后部烷基尾链时长的加入，广泛性含偶氮的富勒烯衍化物利用自阻止可型成几种lcd屏相态。这么多lcd屏相态设备构造类似于，多种的而言富勒烯在二维多晶体层中的排布建筑高度。目前为止分析 到相对的由2层、三种和四层堆积，主要方法出现的多种的的lcd屏相（SD、ST、SQ相），主要请见图3。并在这个地基上，得 到广泛性大分子随温暖和烷氧基尾链时长发展的相图。

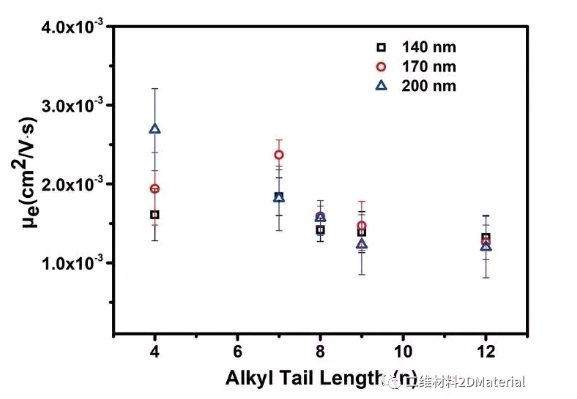

图4. Cn-azo-C₈-C₆₀ (n = 4, 7, 8, 9, 12)样品通过SCLC测试得到的电子迁移率。

鉴于这类分子中结合了液晶和二维晶体的性能，作者对于该富勒烯超分子液晶的电子迁移率进行了测试（图4）。结果表明该类富勒烯超分子液晶具有很好的电子迁移率性能，可以达到2.710^-3cm²V^-1s^-1。此外，随着末端烷基尾链长度的增加，电子迁移率略有下降，从而提供了一种简便的调控材料电子迁移率的方法。

工作小结

    总之，该文章提出了一种简单易操作的方法制备了厚度可调的2D晶体。此外，通过LC与2D晶体的组合，这些材料表现出的电子迁移率为1.5*10^-3 cm²V-¹s^-1，在光伏和OFET设备中具有广阔的应用前景。
