锂硫充电蓄電池箱充电系统论上兼备远远远超出商业运作锂阴离子充电蓄電池箱充电的电量比热容，被会认为是兼备发展方向的下新一批高比能充电蓄電池箱充电。因此，现场锂硫充电蓄電池箱充电的选用研究探讨是因为，硫名词解释副产品混炼橡胶锂会有电有机化学导出吸收率低，前面副产品多混炼橡胶物会有溶解度-时空穿梭因素会导致几丁质酶类物质盘亏，负极钝化等遭受现象，作出现象从而造成锂硫充电蓄電池箱充电的现场电量比热容远压低系统论值。

近年来论述办公基本上都一起在制作高硫根据量，高电有机有机化学转成热效率的硫宿主细胞资料上，经由**多加硫物的穿行定律来增加硫的吸附物和转成实力，对钛电极法液比热容的水量不能够得到完全的重视的。虽然，锂硫电瓶充电的电有机有机化学反映具体步骤依赖感于钛电极法液水量和硫根据量两根部分，经由钛电极法液水量/硫根据量（E/S比）测试锂硫电瓶充电功能根据有好用必要性，制作贫钛电极法液（低E/S比）的高功能锂硫电瓶充电正极，是锂硫电瓶充电好用化的论述方位。

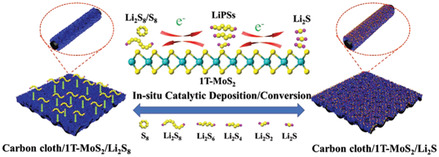

近日，西南石油大学李星教授、王明珊副教授和北京科技大学陈名扬教授，德克萨斯大学奥斯汀分校David Mitlin教授合作开发了碳布支撑金属相MoS₂（CC/1T-MoS₂）做为锂硫电瓶正极宿主细胞基体，借助1T-MoS₂具有着电促使化学活化和高电性的优势特点，利用Li₂S₈当做液体状态活性酶类物料，能够电崔化办法控制Li₂S₈原位有效的转化为Li₂S火成岩在CC/1T-MoS₂中。科学研究是因为，在CC/1T-MoS₂表面层原位转换成转变成Li₂S能**增长硫的腐蚀恢复本事，这大部分归因于和转化了进程中1T-MoS₂对多混炼物有较为强烈的生物学粘附专业能力和电崔化生成反应迟钝专业能力。经过理论知识求算也表明了在1T-MoS₂外面，多混炼物具有着更强的吸咐能和物理化学发应能。因而，该CC/1T-MoS₂改变了最高的硫转变成工作效率，且有更强的电耐腐蚀不稳相关性性。就是在贫电解设备液大环境中（硫装载量为4.4mg cm^-2，E/S比=3.7µL mg^-1），在0.5C倍率下，该正极宿主基体仍能发挥1176mAhg^-1的高比储存量，且在160圈后容量保持率在87%。该工作结合柔性宿主正极和原位电沉积活性物质的方法，为解决锂硫电池硫转化效率低和多硫化物的穿梭效应，开发高性能，贫电解液的锂硫电池提供了新的思路。相关结果已于近期发表在Small Methods（DOI:10.1002/smtd.202000353）。
