TADF用料中C-N键的什么是自由拖动是容易造成CIE坐标轴问题的最主要的情况。错位的D-A型式设计一般而言会考虑到S1抑制态下的型式设计弛豫而生成着最大的斯托克斯位移和较宽的光谱图（>70 nm）。

同时，该类TADF发光分子往往还伴随着缓慢的辐射跃迁速率。为了克服上述问题，科研人员对传统的TADF分子提出了一个新的设计概念，从而可以较为简易的得到传统扭转型D-A型TADF发光难以实现的蓝紫光发光分子以及潜在的TADF激光增益介质。

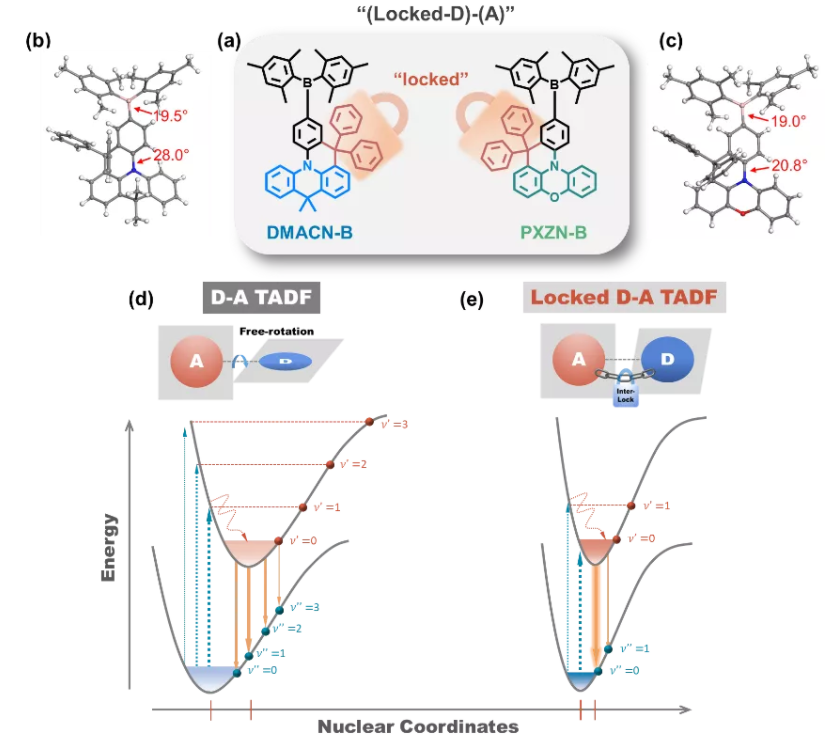

图1. 材料的分子结构式 (a) DMACN-B和PXZN-B; 材料的单晶结构图 (c) DMACN-B和(d) PXZN-B; DMACN-B和PXZN-B辐射跃迁能级图。

该设计的核心是将传统的C-N扭转用化学键锁死，通过**分子的振动和弛豫实现了以下三个结果：1.光谱蓝移；2.光谱缩窄；3.辐射跃迁速率提升。所开发的两个TADF发光分子PXZN-B和DMACN-B分别显示出非常小的D-A扭转角（分别为20.8o和28.0o），这表明**的正交D-A结构被大大消除了。得益于增强的分子刚性，PXZN-B和DMACN-B表现出深蓝色（468 nm）和紫蓝色（444 nm）窄谱发射（半峰宽分别为44和29 nm）。

随后不久，根据的OLED器材的CIE坐标定位各用为PXZN-B（0.133，0.147）和DMACN-B（0.151，0.045），但会两根TADF建材的EQE均少于10％。

此外，由于明显的HOMO/LUMO重叠，它们还获得了超过108 s-1的超快辐射速率，这也使得PXZN-B和DMACN-B两个材料具有较低得放大自发发射（ASE）阈值，因此具有潜在的TADF激光性质。

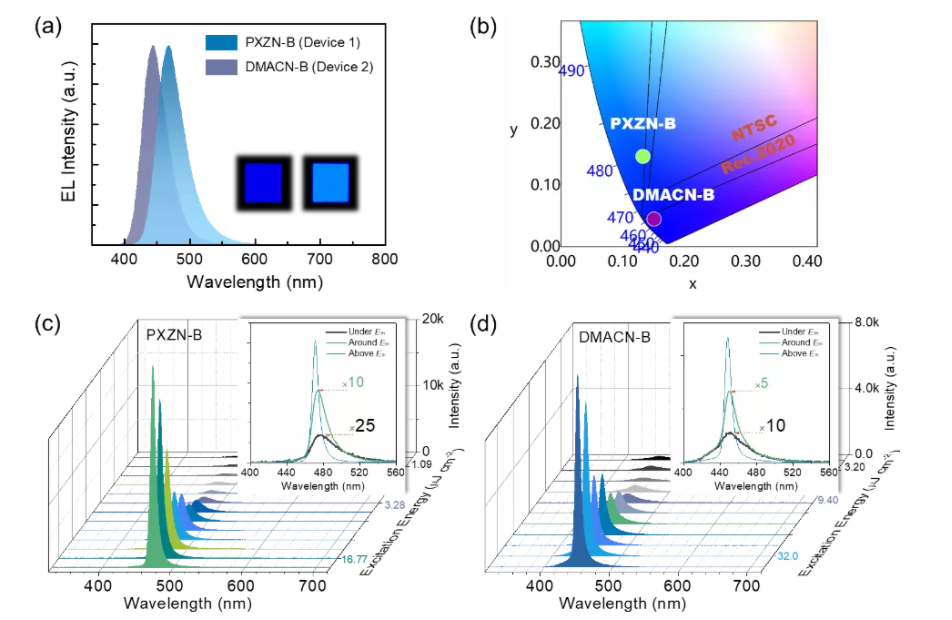

图2. (a) 基于DMACN-B和PXZN-B的OLED器件的电致光谱图；(b) 发光光谱的CIE坐标图；(c) 基于PXZN-B和(d) DMACN-B的ASE光谱图。

银川杏彩体育平台 生物技术科学技术现有建筑有限公司出示金属制配合默契物，热激活码延期荧光(TADF)用料，集中促进性延期荧光（AIDF）用料，集中促进性发光字AIE用料的定制网站分解成

含苯甲酰基TADF氧分子

TADF分子式BP-PXZtCz-BP-PXZtCz-PhBP-PXZ里面体tCz-BP-Br间体tCz-PhBP-F热产甲烷卡顿荧光(TADF)分子结构m-CzTri基本概念咔唑和三嗪單元的TADF海蓝荧光团伙p-CzTri因为吲哚并咔唑的热致延期荧光巧妙电致闪光的材料mTRZ-ICz蓝光TADF板材pTRZ-ICz天蓝色光TADF材质mBP-ICz10-苯基-10-(4-(7-苯基吲[2,3-b]咔唑-5(7H-基)苯基)蒽-9-(10H)-酮(DphAn-5PhIdCz)依据1,2,3-三唑的OLED装修材料TAZDCz和蓝光TAZDPXZ暗蓝色闪光TADF原料OXDDACRD-A型的TADF材料CCDC和CCDD温暖系统提示：仅广泛用于教学科研编辑zhn2022.01.22
