三联吡啶-钴配合物纳米片Co-sheet的制备、结构表征及电化学性能-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

销售量电話 400-6966-012

您当前所在位置：杏彩体育平台 > 资讯信息 > 科研动态

产品分类

三联吡啶-钴配合物纳米片Co-sheet的制备、结构表征及电化学性能

发布时间：2021-08-31 作者：axc 分享到：

本文设计并合成出一种基于三联吡啶配体和钴离子的配合物纳米片Co-sheet，且其作为双离子电池的阴极材料表现出可观的电化学稳定性,

我们的采用了“自下而上”的手段，运用有机质配体和重合金金属铝阳阴阳阴离子的配位效应制作二维nm片。三联吡啶体现了垂直面型式，能与多个重合金金属铝阳阴阳阴离子参与而有条不紊地配位，可以为二维nm片眼镜框架的整融合分。而界面显示氧化硅融合法，症状的条件一个温和，控制单纯，预处理利于，融合该方式制作二维nm片体现了随之而来胜机。不仅而且，三联吡啶-钴能默契搭配物体现了电化学活化，将该段落建立二维nm片型式骨架，1立方米面使其为结点，可整合二维网格；另1立方米面，电化学活化可传送到nm片装修材料中，拥有nm片功能键性，而nm片的层状型式又可可以容纳铝阳阴阳阴离子的插层/脱嵌犯罪行为，往往，通过三联吡啶-钴能默契搭配物的nm片体现了为双铝阳阴阳阴离子電池探针的耐力。

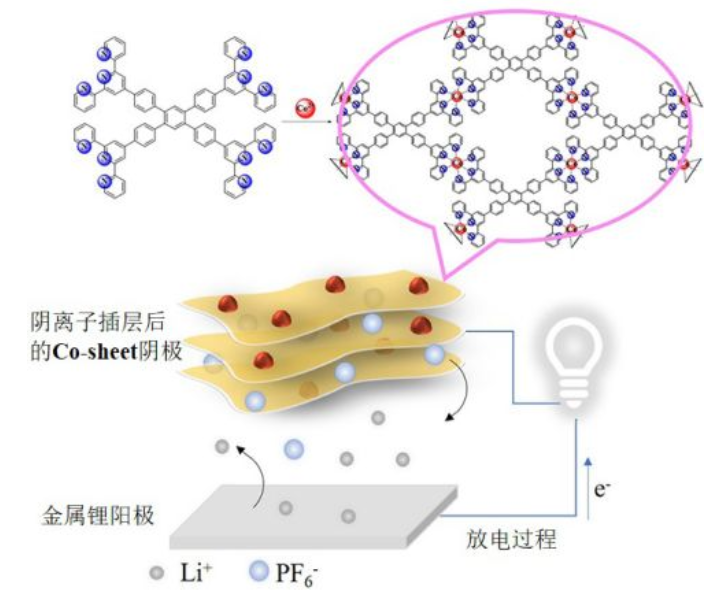

图1. 三联吡啶-钴密切配合物微米片Co-sheet的很好拓扑格局格局非常当做双铝离子容量电池金属电极产品图示图

微米片Co-sheet的光催化原理和本质特征

纳米片Co-sheet的制备采用界面辅助合成法。将新型、基于三联吡啶的多齿配体Tetra-tpy与金属离子Co2+分别溶于有机溶剂与水溶液，利用两相产生的平整的液/液界面，使配体与钴离子自发配位，形成具有较大面积的二维金属配合物纳米片Co-sheet。所制备的层状纳米片还具有较好的机械强度和热稳定性，从而使该材料具有后续工业加工的潜能。

另一方面，这些步骤分离纯化的二维合金能默契配合物微米片具备有橫向总面积和双向层厚可调式控的结构特征。只依据该变不良不起作用容器设计的长度就能分离纯化出其他宽度的微米片，简单易作业，而对不良不起作用硫酸铜溶液的酸度或不良不起作用时期的设定可确保对微米片层厚的调。因此，依据传统与现代220V不良不起作用法分离纯化的金属粉状备样，被用作照表组做后面測試。

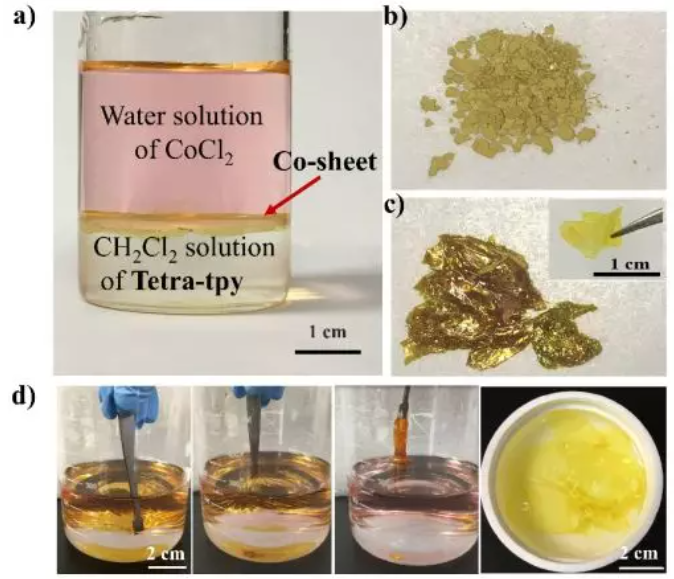

图2. a) Co-sheet的备制做法；b) 两相电不起作用法备制的颗粒状备样；c) Co-sheet的表观；d) Co-sheet收录和改变时

Co-sheet纳米技术片的结构类型定性分析

多种物理或化学表征手段，例如扫描电镜、透射电镜和原子力显微镜、能谱仪、傅里叶红外仪，PXRD和BET比表面积测试等，被用于Co-sheet纳米片的结构分析。电镜，能谱仪以及傅里叶红外实验结果表明：所制备的纳米片与理论预期相符，具有片状形貌和层状结构，组成元素分布均匀，Co-N配位键生成。PXRD和BET结果表明，相比于单相反应法制备的粉末状样品，两相界面辅助制备的Co-sheet具有优势取向，且具有更高的比表面积。

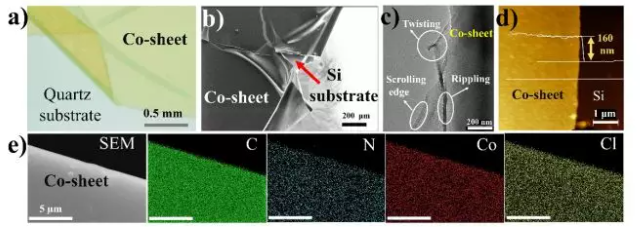

图3. Co-sheet的研究方法最终 a) Co-sheet的光电技术体视显微镜图；b) Co-sheet的SEM图；c) Co-sheet的TEM图；d) Co-sheet的AFM图；e) Co-sheet的SEM/EDX面扫描器画像

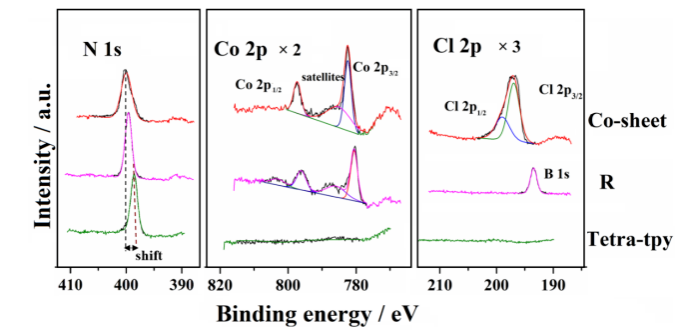

图4. Co-sheet、3d模型协助物R包括配体Tetra-tpy的XPS窄谱扫视图评测结论

Co-sheet纳米片作为双离子电池阴极材料的电化学性能

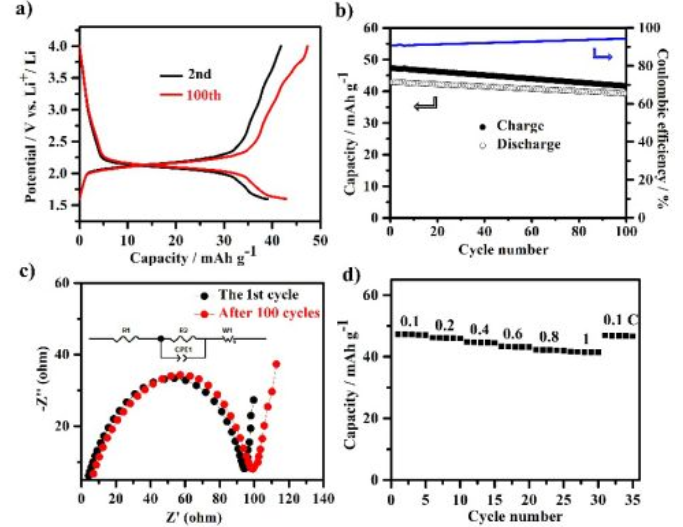

具有层状结构、可容纳阴离子插层/脱嵌行为的纳米片Co-Sheet可作为双离子电池阴极材料。电化学测试数据表明所组装的双离子电池的比电容值约为40 mAh/g（0.1 C，1 C = 34 mAh/g），和理论计算值非常接近，这表明该材料具有较高的活性位点利用率。同时，相对于单相反应法制备的粉末状样品，Co-sheet作为电池阴极材料展示出更优的电化学稳定性和倍率性能。
