锌在正离子液态体[MPPip][TFSI]中金Au上的电物理化学积累和容解的地域差异探究近些余载，可微型蓄电瓶续航的锌-热空气微型蓄电瓶的加强是近些余载可微型蓄电瓶续航微型蓄电瓶理论研究邻域的无线热点。因锌的规定参比电极片电势比氢参比电极片的电势更负，从水基钛电极质中电演变成沉积锌时，通常伴跟随水的细化。所以说，即便 在更佳先决条件下，其能量是什么生产率也会达成60-70%。除此之外，钛电极质的易挥发性有机物、氧化、钝化碳酸盐层的存在、树杆状硫化锌的演变成等要素都对电物理化学配置的维持性诞生了社会舆论不良影响。

关键在于很好解决上面故障 ，推出采用阳离子流体(ILs)对于三聚氰胺树脂电解抛光质。ILs有着较高纯水电导率、低蒸汽压、无可燃性。因此，ILs的有机化学工业窗口最大化任何宽，是可以火成岩那先不能够从水稀硫酸中火成岩的金属材料。

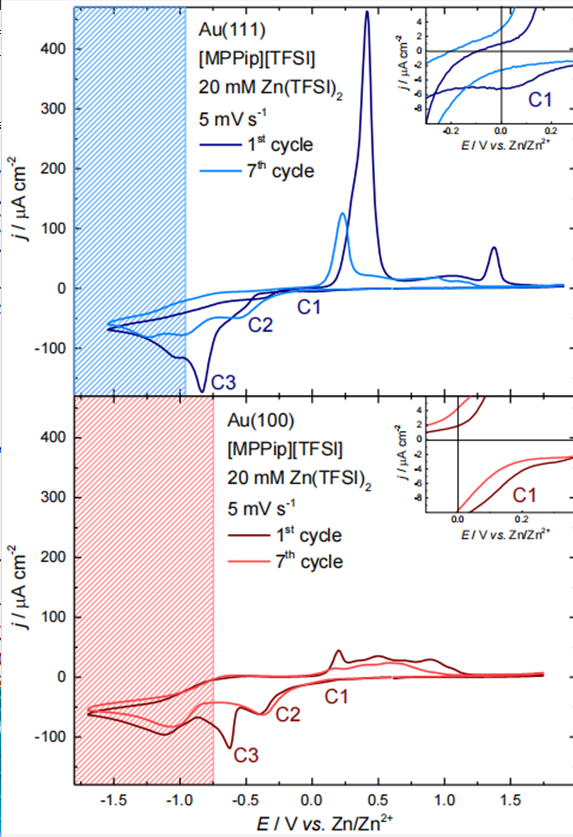

图1. Au(111)和Au(100)与[MPPip][TFSI]和20 mM Zn(TFSI)₂接处的感应电流黏度-电势直线。

（蓝绿色：-1.55 V到1.90 V。红颜色：-1.70 V到+1.75 V。）

到目前为止对锌的堆积钻研方案通常集结于水和加剂对其的堆积层设备构造和可以枝晶的影向，但非常多的堆积物的一开始过程和价值形式决定于于基低的结晶体学方法。基本概念此，让我们钻研方案了在IL N-甲基-N-丙基哌啶双（三氟甲磺酰）亚胺([MPPip][TFSI])中，锌在Au(111)和Au(100)上的电普通机械的堆积和水解的一定的差异，评估报告了参比电极外表面设备构造对锌的堆积的一开始过程和可以的枝晶演变成的影向。

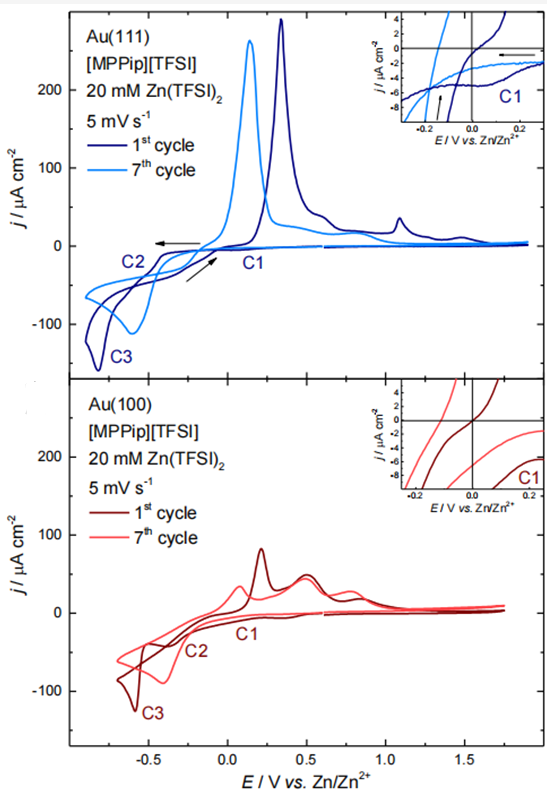

图2. Au(111)和Au(100)与[MPPip][TFSI]和20 mMZn(TFSI)₂排斥的电流大小比热容-电势的身材曲线。

（黄色：-0.90 V到+1.90 V。蓝色：-0.70 V到+1.75 V）

各位通过再循环伏安法实现了该采集体系的功率溶解度-电势弧线。定性分析得来，锌的电积累引起[MPPip][TFSI]的负化解掉电势差差的正移。这对Au(111)和Au(100)，以下电势差差被断定为-0.95 V和-0.75 V，在图1中别用天蓝色和蓝色隐影表现。将Au(111)的负电势差差束缚提升自己到-0.90 V，将Au(100)的负电势差差束缚提升自己到-0.70 V，以判定钛金属电极质化解掉的影向，观测锌的积累和剥落（所示2）。观测图2与图1的弧线，能够间接找到一两个特别的之间的关系。在一两个金金属电极上的三大各种的积累峰转变成了有一两个积累峰，这证明与工作就开始时好于，未覆盖率/软化的金表面层的量缩短了。阳极峰的开始点也逐渐地转入了到更负的电势差差。

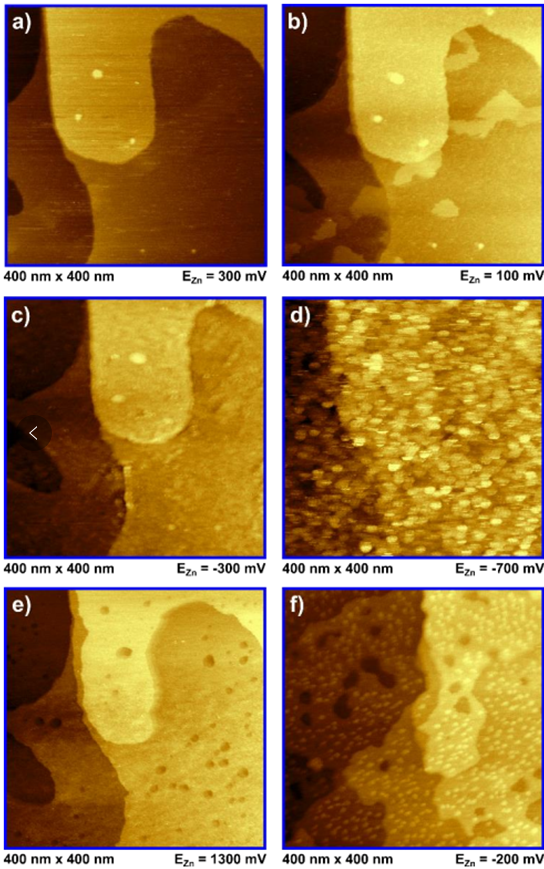

图3. 在[MPPip][TFSI]+20mM Zn(TFSI)₂中的Au(111)的STM图象

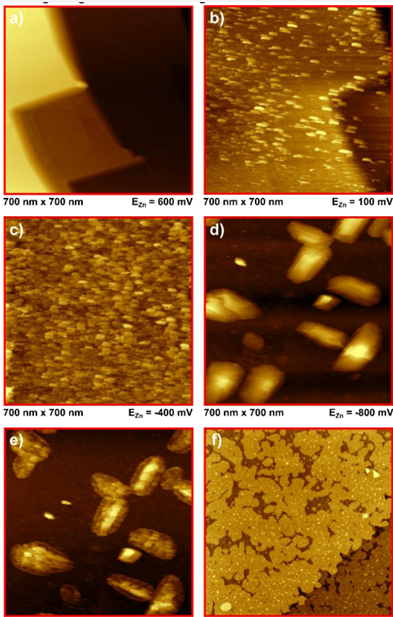

图4. 在[MPPip][TFSI]+20 mM Zn(TFSI)₂中的Au(100)的STM数字图像

当我们还在原位复印隧道口体视显微镜(STM)得到了锌在Au(111)和Au(100)上火成岩物的框架。四者均从低电势差起火成岩物（图3b和图4b），放缓造成双层结构锌岛也许基本覆盖面Au单单从外观。各不相同的是，在一开始火成岩物阶段中，，Au(111)上造成的锌岛较宽，而Au(100)上造成的锌岛多且高，在Au(100)上也能够 观看到大的Zn簇造成。这发现电火成岩物锌的心得学方向上备受各不相同的Au电极材料单单从外观的会影响。

在使用 STM进行了解后，凭借SEM之后了解多种锌沉淀的一定的差异（图5a、b），与Au(100)相信，Au(111)的锌外壁非常明显更有凹凸不平，这会是根据Au(111)的锌沉淀导致了团簇。就算同一律镀锌钢管的设备构造不一样，沉淀方式可是一样，然而 在同一个电极片都不存在知道枝晶导致的应该。淬硬层占比溅射实验所探求了多种锌沉淀的纳米涂层板厚为，Au(100)上的不锈钢淬硬层偏厚，这会是锌在Au(100)上沉淀和脱离历程可逆反应性很差的因素。

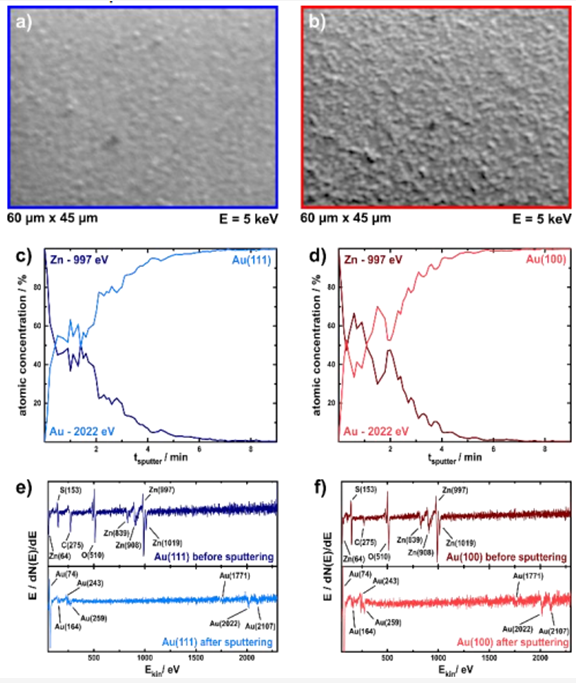

图5. a)和b)Au(111)和Au(100)上锌沉积物的SEM；

c)和d) 金(111)和金(100)表面层沉积物锌的角度分布区溅射测试；

e)和f) 溅射前后的面上的AES光谱分析

综上所述，该设计展示台了锌在IL [MPPip][TFSI]中Au(111)和Au(100)上的有机化学物质导致和溶解完的相互损害，也可以查出假设：即便Au多晶硅的结晶体倾向对锌层框架有损害，但假若电解抛光质中的蓄水量控制较小，则会导致枝晶。温磬的提示：渭南杏彩体育平台 生物工程科枝局限公司的供应商的厂品仅代替教学科研，不允许代替人休和某个餐饮业主要用途
