在多个分有机化学地球能手机手机电池（OSCs）中采取光融合装修村料的混后物，极或许升高微微电子器材转成能力（PCE）。基座异质结（BHJs）（由空穴和微电子器材受主造成的二元混后物），由俩个空穴蛋白激酶缔合物或俩个微电子器材蛋白激酶所造成的三块混后物，为调节装修村料的光融合、能级、底部行态供给了或许性。的同时有好处于养成直营的动能转意梯阶或是为载流子供给太多的转意清算通道。科学专业人员研发部的三块混后物相结合了俩个供体装修村料和1个增韧的富勒烯蛋白激酶，并顺利完成证明在应用场景前面带隙缔合物PTB7和PTB7-Th混后物手机手机电池的微微电子器材有效的转化能力各用led光通量到8.9%和10.5%。同时与那些高使用安全的性能三块混后物同质的光融合装修村料的确网络带宽隙装修村料，其的只不过成了调节装修村料吸附性和底部行态。故而，将光融合标准壮大到近红外城市相对 多个分高使用安全的性能程序当今社会已经是1个都有着考验性的短板。在部分有简讯中，都有着加密融合的三块OSCs基本表现形式出工作电流导热系数的增进，以以免 带电粒子在电极片与吸附性层间的介面发现结合。因而，面工作相对 高使用安全的性能三块OSCs也尤其要重要的，但另外的相应情况汇报却较少。

其光电转化效率超11%，这是已报道的三元有机太阳能电池（OSCs）中比较高的。其中Thieno[3,4-b]thiophene/benzodithiophene (PTB7)作为宿主聚合物，[6,6]-phenyl C71 butyric acid methyl ester(PC₇₁BM)作为电子受体材料，。这种复合薄膜的光吸收波长超过900nm，这是三元OSCs研究中的一大突破。另外，该小组利用光电阴极层(ZnO:PBI-H)来减少电荷在电极与活性层的界面间发生复合，以发挥这种新型三元体系的全部潜能。研究结果发现，当具有ZnO:PBI-H层且DPPEZnP-THE含量达到较佳时，PCE可达到11.03%。这一数值相比具有ZnO光电阴极层的电池(7.85%)来说提高了40%。同时，混合物中DPPEZnP-THE含量10%–70%时，可以观察PCE值有所提高，这也表明该三元OSCs具有高组成容量。

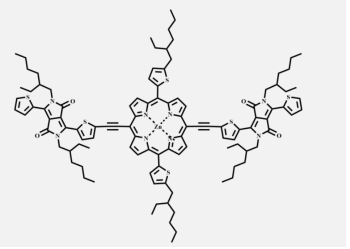

DPPEZnP-THE游戏界面资料的节构式如表：

图案荐读：

图1：容量电池中各种相关产品的人体脂肪质量和紫外线-由此可见吸引光谱分析。

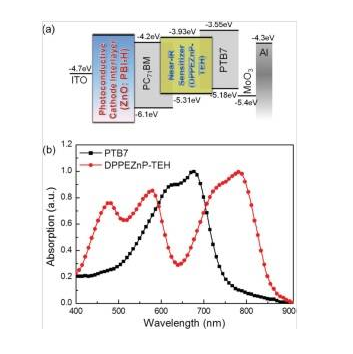

（a）太阳队能容量电池中各用料的正能量标准。（b）PTB7（黑）和DPPEZnP-THE（红）透气膜的太阳光的紫外线-隐约可见吸收率光谱仪。

分析一下：从（a）图中可以看出电池的三元混合物和界面层中各成分的能量水平排列，从中可以预测到一个级联的能量传递过程。从（b）图可以看出PTB7有一个主要的吸收带，峰值在683 nm；DPPEZnP-THE有三个吸收带，峰值分别在在476nm，578nm和782 nm。

图2：电池箱性状弧线定性分析

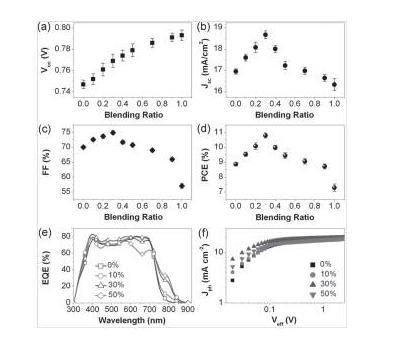

（a~d）区别为用DPPEZnP-THE对供体各不相同此例夹杂后对电芯Voc、Jsc、FF、PCE的作用原因。（e）为DPPEZnP-THE对供体的添加比例怎么算都为0%、10%、30%、50%时电池充电的对外部量子率（EQE）斜率。微型蓄电池框架: ITO/ZnO:PBI-H/PTB7:DPPEZnP-TEH:PC71BM/MoO3/Al.

分折：（a）中利用ZnO:PBI-H作为阴极层后，研究DPPEZnP-THE对电池的影响。（e）外部量子效率（EQE）曲线中，当DPPEZnP-THE的掺杂比例10%时，在约800nm处出现一个小峰，且随着掺杂比例的增大，小峰的轮廓越**显。PC₇₁BM比例分别为(1.0:0:1.5),(0.9:0.1:1.5),(0.7:0.3:1.5),(0.5:0.5:1.5) 且阴极层为ZnO:PBI-H。（其中J_PH=J_L-J_D,J_L和J_D分别为光电流密度和暗电流密度， V_eff = V₀−V_A，V₀是零J_PH时的电压，V_A为所施加的偏置电压）。

图3：充电能力与太阳光挠度或者日子的转变的关系

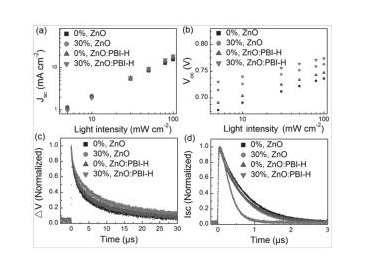

（a、b）各为鉴于ZnO和ZnO:PBI-H金属电极层的有机的地球能锂电的Jsc和Voc对采光屈服强度的依靠性。（c、d）分別为依托于ZnO和ZnO:PBI-H负极层的生物碳月亮能电芯的工作电压变迁（ΔV）和瞬态光电技术流（ISC）与時间的干系曲线美。

图4：PTB7:DPPEZnP-TEH:PC71BM 的TEM与AFM图

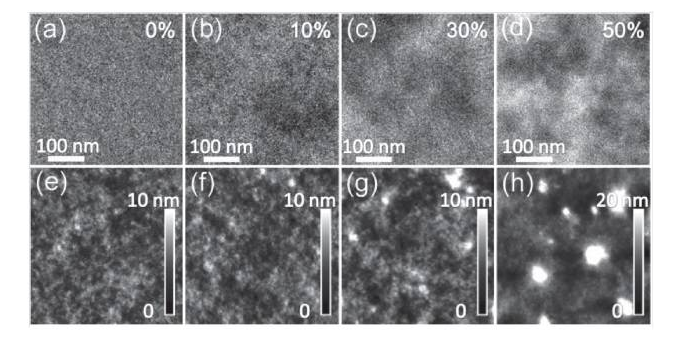

（a~d）分别为PTB7:DPPEZnP-TEH:PC₇₁BM 的透射电子显微镜图（TEM），从左到右DPPEZnPTEH的掺杂比例分别为 0%, 10%, 30%, 50%。

（e~h）分别为PTB7:DPPEZnP-TEH:PC₇₁BM 的原子力显微镜（AFM）形貌图，从左到右DPPEZnPTEH的掺杂比例分别为 0%, 10%, 30%, 50%。

定性分析：（a~d）图例，四元混后物贴膜和珍珠棉的亮区和暗辨认别匹配供体和PC71BM充实的区域性。中仅DPPEZnPTEH的含水量为10%和30%的四元混后物，相较于PTB7:PC71BM贴膜和珍珠棉成绩出更有效的相转移，这不利于延长带电粒子解离率大和带电粒子输送率。与此直接，当DPPEZnPTEH的含水量为50%时，其诱骗的相转移层面极大，影响空穴减弱率减低，转而减低充电电池的PCE值。直接从（e~h）图例行看不出，PTB7:PC71BM贴膜和珍珠棉从表皮能细腻且姿态规范（RMS为1.14 nm），当DPPEZnP-TEH 的含水量为10% 和30%时, 四元混后物的从表皮能会很糙(RMS依次为1.21nm和 1.50),这发现四元混后物中导致更有效的相转移。可是，当DPPEZnP-TEH 的含水量为50%时，贴膜和珍珠棉从表皮能会相当很糙(RMS起到3.96 nm)。行看不出水分子力高倍显微镜精确测量与散射电镜数据吻合器得特好。

图5：GIXD立体线打孔剖面图

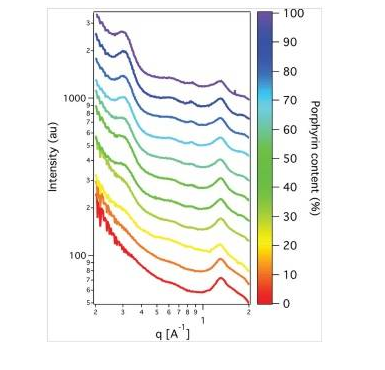

各个有效成分的四元混杂物的GIXD品面线割孔剖面图

【总结】该研究小组通过一种小分子和界面工程使得高性能中间带隙聚合物对近红外光增感。混合物光吸收的扩展提升了J_SC，解决了三元OSCs研究面临的主要挑战。研究结果表明无论是多组分混合物还是界面工程都有利于减少电荷的复合且有助于电荷的提取，均能提升Jsc与FF值。并且高成分容量和PCE > 11%在多元OSC研究中也是罕见的。可以预期，若采用性能更好的宿主聚合物可以将PCE值进一步提升。

我们zhn2021.08.16
