可挥发阳光能容量电池（OSC）因包括总成本以及消耗低、含水量轻、灵吸附性高性高等学校竞争优势，近两余载快速称得上实验热门话题。主要是因为一一整套新式的非富勒烯感觉和汇聚反应物给体陆续的被设计规划到，OSC的电子光学换为使用率（PCE）即将不低于18%。绝很占多数占多数OSC汇聚反应物给体是电子光学带隙（Eg）高于1.7 eV的给体-感觉（D-A）循环的共轭汇聚反应物。主要是因为苯丙二噻吩（BDT）设备构造单位包括宽度不对称共面骨架和设备构造可以调整性，要想和非富勒烯感觉合理配比，卤化物水分子常是F常被构建对于BDT的汇聚反应物在其中。其实，类似汇聚反应物的自动合成部骤却极为复杂。在激发OSC域的素材时，将与碳碳双键（C=C）等智能电子的硼氮共价键（B-N）组成π管理体制能能是1种新的氧分子结构装修设计思路。因B-N的硼原子结构所采用sp2杂化，所组成的共轭骨架重要于氧分子结构间电荷量数据传输。在OSC中。因此，包含B-N的素材却没有用来OSC开展。

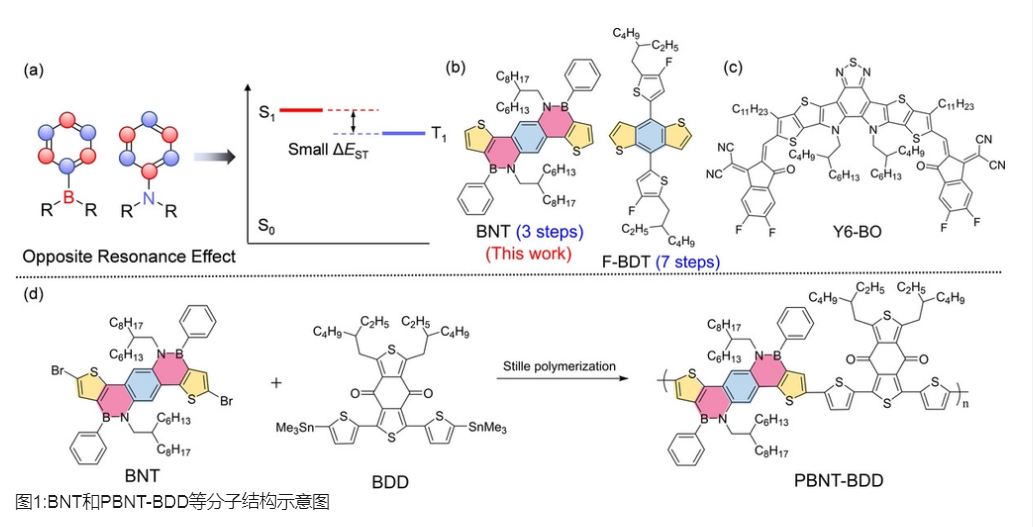

报道了一种新型含有B-N的结构单元BNT和基于BNT的聚合物给体PBNT-BDD。BNT的合成比较简单，仅需要三步反应，而且总收率也比较高。而PBNT-BDD与常见的聚合物给体PM6和D18相比也有**降低的合成难度，其数均分子量（Mn）为59 kDa，摩尔质量分散度（ĐM）为1.9，且易溶于常见有机溶剂，如氯仿和氯苯和1,2-二氯苯等。热重分析（TGA）表明，PBNT-BDD热稳定性较好，分解温度约为400℃。此外，差示扫描量热分析（DSC）显示该聚合物给体并未表现出熔融或结晶转变，说明其结晶度较弱。

图2:源于PBNT-BDD:Y6-BO和PM:Y6-BO的OSC集成电路芯片光伏发电特点测试测试

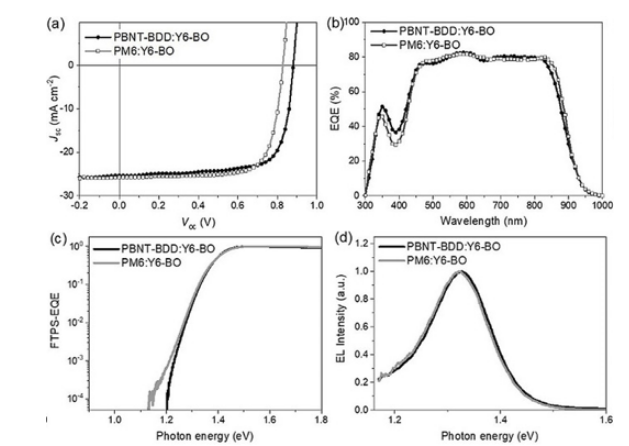

探索技术人员其次将PBNT-BDD和非富勒烯蛋白激酶Y6-BO共混分离纯化了相关的的OSC电子器材，并参观考察了明确的光学稳定性。数据界面显示界面显示，源于PBNT-BDD:Y6-BO的OSC电子器材领取了敢达16.1 %的PCE包括0.88 V的发生故障的电压（VOC）、25.4 mA cm-2的发生故障感应电流导热系数（JSC）包括0.72的填色指数（FF）。某些数据界面显示与源于PM6:Y6-BO的电子器材相较于，的表现出异常类似的数据界面显示，既然FF较低，但VOC却高过0.05 V。更注重的是，PBNT-BDD含有高的双重态能级和较小的ΔEST。从而，源于PBNT-BDD电子器材的动能损耗（Eloss）为0.45 eV，远超过源于PM6的电子器材（0.50 eV）。

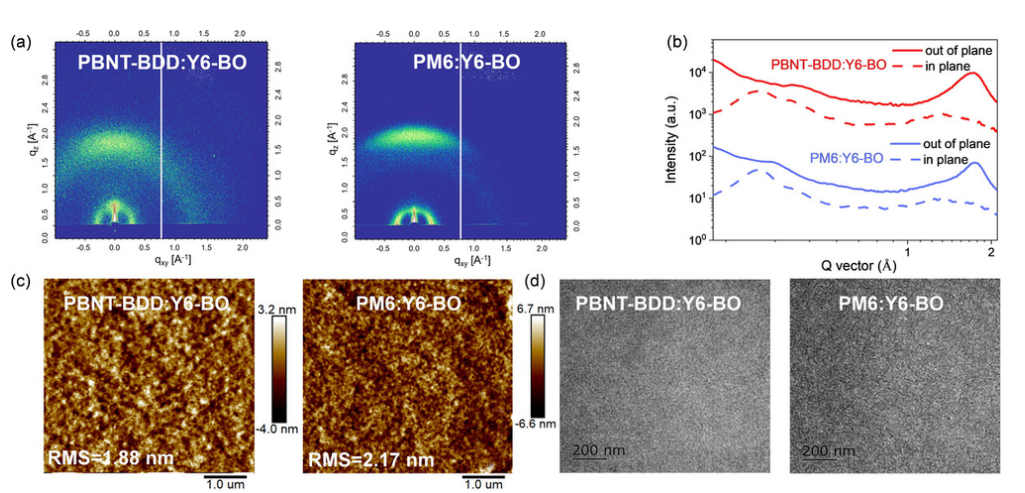

图2:通过PBNT-BDD:Y6-BO和PM:Y6-BO的OSC电子元件形貌研究方法综上，该工作不仅设计和合成了一种新型含B-N的结构单元BNT和聚合物给体PBNT-BDD用于高性能OSC，同时也为后续的相应材料分子设计提供了新思路。

大家zhn2021.08.13
