适用Li-O2电池充电正极的Pt/MoS2/CNT新型的挽回离子液体剂

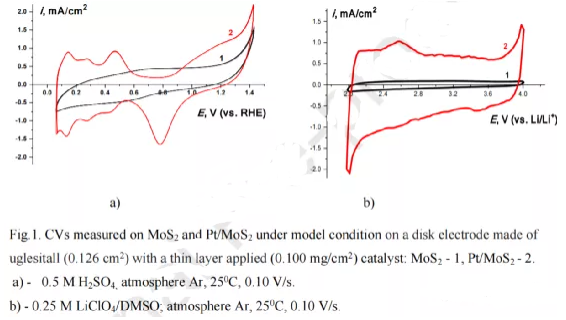

我们采用多元醇法合成了用于Li-O2电池正极的Pt/MoS2/CNT复合催化体系。已经确定，与未改性的MoS2的特性相比，用铂改性MoS2导致导带中电子密度的增加和电导率的增加。介孔碳材料（碳纳米管，CNT）的引入提供了可用于过氧化锂积累的表面。

在在这种情况报告下，Pt/MoS2/CNT装置特征出双工作促使效果，与MoS2/CNT促使剂比起来，大大减少了充能直流电压并添加了LOB的充放存储量。不但，Pt/MoS2/CNT复合型原材料在氧还原装置的反应中特征出比Pt/CNT更大的几丁质酶和可逆性性，这机会是原因MoS2的耐的腐蚀性提高了。给出反复的测试英文的可是，Pt/MoS2/CNT装置的LOB行容忍最好120个重复反复的，而MoS2/CNT促使剂则为80个反复的。

【实验方法】

Pt/MoS2催化剂通过多元醇法得到。这种方法使用廉价的溶剂——乙二醇 (EG)，它充当还原剂，不需要聚合物稳定剂。金属离子(Pt)被乙二醇氧化成乙醇酸过程中释放的电子还原成金属颗粒。随着pH值的升高，乙醇酸转化为乙醛去质子化形式，其还原性比EG更显着。称重的二硫化钼与100毫升EG混合并超声分散30分钟。随后将所得混合物的pH值调节至11。组装由配备有搅拌器的加热器、三颈烧瓶和回流冷凝器组成的单元。将混合物置于烧瓶中。悬浮液用氩气脱气30分钟，然后以3-4°C/min的线性加热速率加热到 150-160°C。接下来，将浓度为15mg/ml的H2PtCl6在EG中的溶液以获得Pt含量为20 wt％的催化剂所需的量加入悬浮液中。所得混合物在150-160 °С下保持1.5小时。合成结束时，将混合物缓慢冷却至室温，用去离子水将沉淀物洗涤至中性pH值，并在90 °C的真空烘箱中干燥12小时。

【图文介绍】

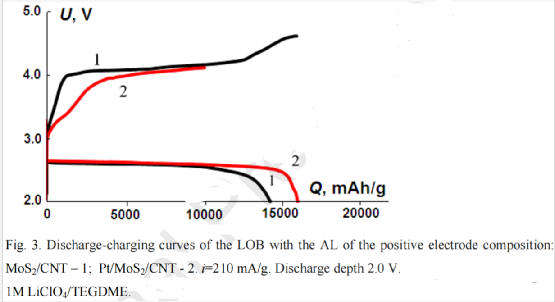

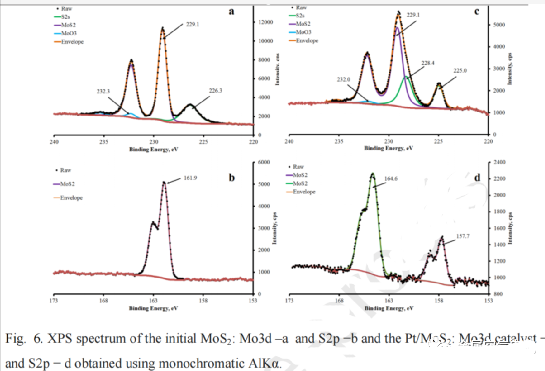

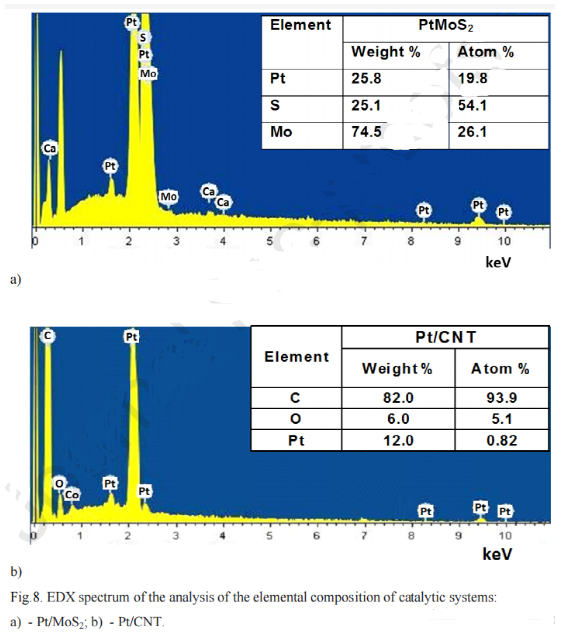

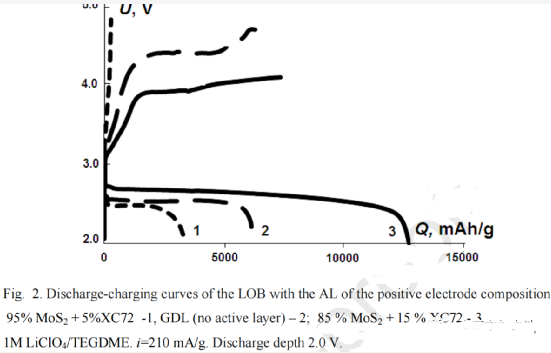

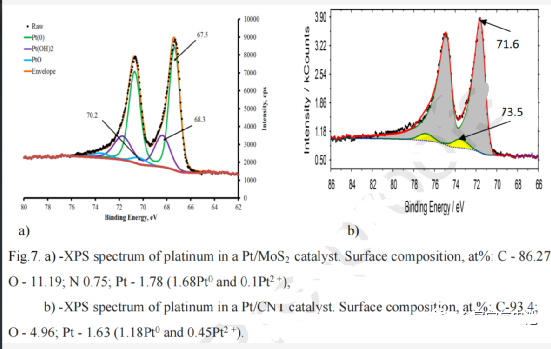

【一般得出结论】

1.合成了一种新型的针对LOB正极的Pt/MoS2/CNT催化系统。该材料的特点是结合不同物理化性质的组分实现的协同效应，使将该催化剂作为复合材料成为可能。二硫化钼的存在确保了系统的腐蚀稳定性，并增加了混合了CM的LOB相比，未被CM修改的LOB的放电容量。反过来，使用碳纳米管作为导电添加剂（具有发达的表面积和高导电率）有助于电子转移，并允许在孔隙中积累大量的Li2O2。

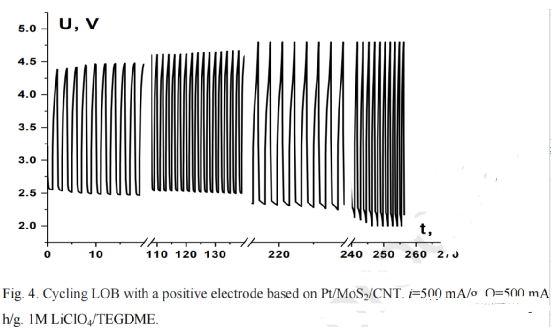

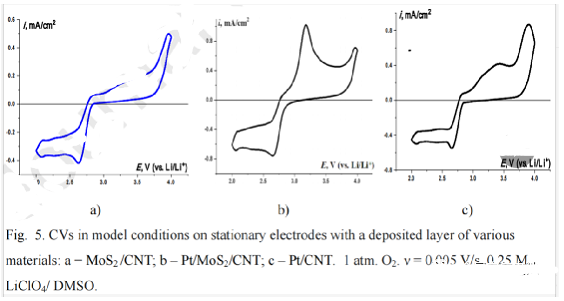

2.与MoS2/CNT相信，在操作系统中含有铂进1步加快了水的电导率，并给予了促使剂双工作属性，大大减少了充电桩相电压，不断增加了释放储电量。Pt/MoS2/CNT组合促使剂在氧还原成发生反应中的活性氧和可逆反应性均高出Pt/CNT。选择LOB配置冲击试验的結果，Pt/MoS2/CNT在满足高的功率密度计算(500 mA/g)下供应了可以达到120个持续配置的LOB配置效果。幸福表示：昆明杏彩体育平台 生物技术新材料技术现有工司供货的物料仅采用科技研究，不许采用人体肌肉和任何商业服务作用
