铜镍硅(Cu-Ni-Si)合金薄带的制备方法-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

杏彩体育平台

您当前所在位置：杏彩体育平台 > 资讯信息 > 试剂课堂

产品分类

铜镍硅(Cu-Ni-Si)合金薄带的制备方法

发布时间：2021-06-23 作者：axc 分享到：

铜镍硅(Cu-Ni-Si)系碳素钢是属于**的限期提高型堆物攻导电铜碳素钢，有高的抗压强度、很好的导电性，耐高温维持性和利于精加工等**能，被密切利用于网上链接器、引线前端框架资料和网上封口资料等行业领域。

是一种系统设计亚更快的疑固的cu-ni-si金属薄带的备制的方法，以及一些操作步骤：(1)按来设计组成冶炼铜碳素钢，提升铜碳素钢熔体，其组成按質量百中考分数含ni1.0～7.5％，si0.25～1.30％，杂质残渣≤0.05％，其他为cu；(2)将铜合金类熔体经由浇口开启之间包，管控浇制温度表过高度为20～100℃，之间包暖机温度表1100～1200℃，其次浇入双辊薄带铸轧机来进行连铸，制作的厚度0.5～5.0mm的铸带，铸带出铸辊后淋水回火放凉；(3)对铸带开展(850～900℃)×(0.5～1)h的固溶治疗，固溶治疗完的铸带经表面能打磨抛光后开展单关键时期冷扎钢，荣获冷扎钢带，另外冷扎钢的道次压下比率15～20％，总压下率85～95％；(4)将热轧带在400～500℃做好时效性治疗，时长2～4h，可以获得cu-ni-si不锈钢薄带。归结的步数(2)中，连铸时把控液位特别50～90mm，连铸棍的轉速35～45m/min。

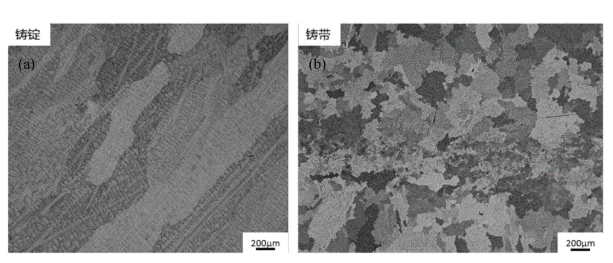

所述的步骤(2)中，连铸过程凝固速率达到103℃/s以上；

阐明的流程(2)中，铸带水放凉方案为退火水放凉，水放凉浓度为60～80℃/s。表明的进行(4)中，cu-ni-si各种合金薄带料厚为0.025～0.75mm。上述一系列的的关键步骤(4)中，制作的cu-ni-si和金薄带初凝集体csl晶界占比为1.5％～3％。综上所述的方法流程(4)中，分离纯化的cu-ni-si镍钢薄带的抗拉硬度标准硬度标准为700～850mpa，导电比率26～43.5％iacs，硬度标准为218～287hv。
