一文介绍黑磷量子点BPQDs如何调节CsPbI2Br钙钛矿晶体薄层的成核及生长

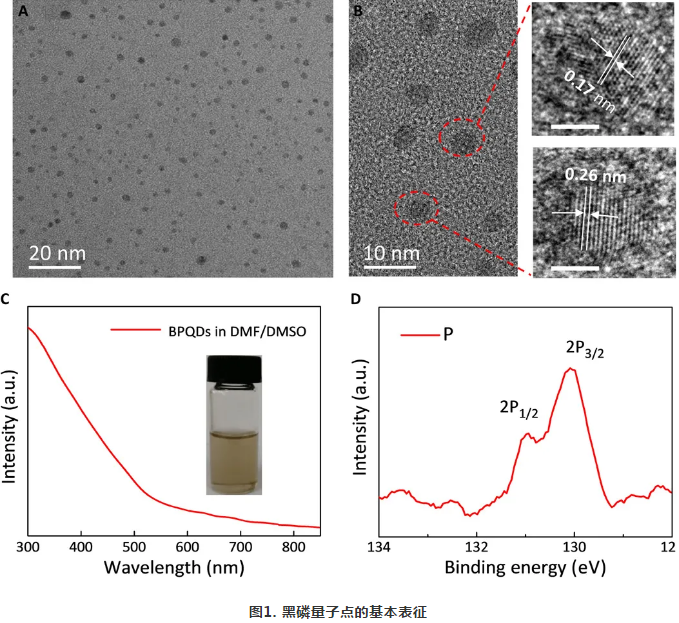

黑磷量子点(BPQDs)身为**的类晶种位点,以转化CsPbI2Br钙钛矿结晶体薄层的成核和生长发育,最后激发结案晶并**纠正了形貌,具体分析了BPQDs的孤对光电应该引发CsPbI2Br前体悬浊液的分子结构特征磷电子层展开强融入。固溶处理的时候中的四相的变化有了不断增强的α相CsPbI2Br。BPQDS/CsPbI2Br核-壳结构特征同時激发了不断增强的CsPbI2Br微晶并**BPQD的腐蚀。由于,在氛围必备条件下,0.7wt%的BPQDs置于CsPbI2Brbopp薄膜配件中,应该拥有15.47%的热有效率转化有效率,增强了电池板的不断增强性。〖微信图文阅读推荐〗之下TEM呈现经由液质剥除刷快的BPQDs的直径怎么算为3-5 nm,规格分布范围稍窄(图1A)。高鉴别TEM画像体现 d高度为0.26和0,17 nm,各代表于BP纳米线的(020)和(060)晶面(图1B)。图1C为BPQDs饱和溶液的消化光谱仪,体现 出从红外光谱线(UV)到700 nm的激发光谱地方的消化。XPS体现 一般的P 2p峰最靠近129.8 eV火车站附近(图1D)。

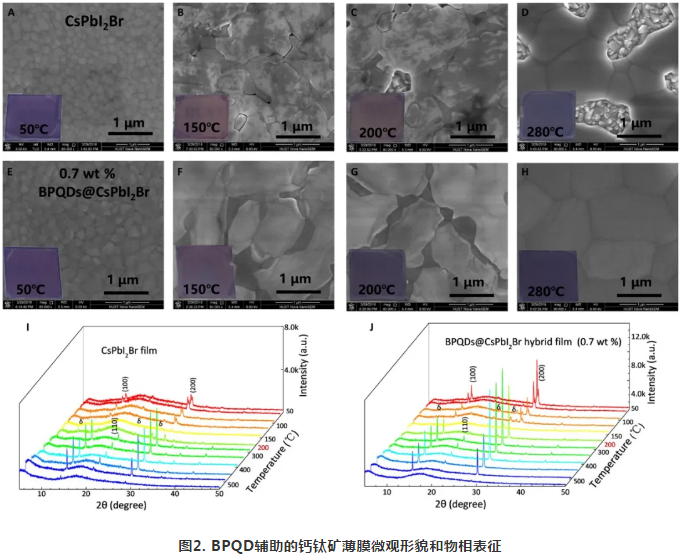

该研究首次发现CsPbI2Br薄膜的结晶过程包括四个阶段和三个阶段的转变,即在室温下为新鲜薄膜(金色δ相),在50°C下为黑色相,在150°至200°C下为棕色相以及在280℃为黑立方α相。在CsPbI2Br前体溶液中添加少量的BPQD(0.5和0.7 wt%)会**改善CsPbI2Br膜在表面覆盖率和表面均匀性方面的形态学特性(图2A-D)。作者发现BPQDs @ CsPbI2Br杂化膜(0.7 wt%)的颜色在200°C下从棕色变成黑色(图2E- H)。在图2I中,CsPbI2Br薄膜在50°C时在14.69°和29.63°处出现两个分裂峰,代表低对称四方β相。在从100°C到200°C的温度转变过程中,薄膜的XRD谱图逐渐发展为**的δ相。在280°C退火后,纯α相主导了XRD图案。这些研究进一步证实了CsPbI2Br 结晶过程中的三相转变。相反,BPQDs@CsPbI2Br薄膜在200°C时已经显示出纯α相特性,具有(100)和(200)取向的强结晶峰(图2J)。这些结果表明,BPQD可以降低形成纯α相钙钛矿的能垒,从而产生光滑且高度结晶的BPQDs@CsPbI2Br。
黑磷量子点/石墨相氮化碳结合光解剂的作用剂(g-C3N4/BPQDs)
黑磷量子点夹杂被氧化锌纳米级棒(BPQDs/ZnO NRs)
黑磷量子点/氢氟酸处理钛納米片塑料产品(BPQDs/Ti3C2)
银nm簇/黑磷量子点双夹杂着不锈钢可挥发骨架MOF结合物(AgNCs/BPQDs/MOF)
黑磷量子点双夹杂着金屬巧妙骨架MOF组合物(BPQDs/MOF)
黑磷量子点掺入纳米技术被氧化锌塑料相关材料(BPQDs@ZnO)
红細胞膜纳米级囊泡负载电阻黑磷量子点(BPQD-EMNVs)
