氮化硼覆盖铁钴铝合金

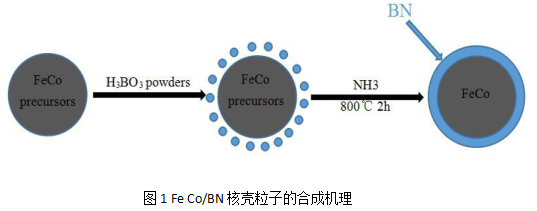

先应用色谱仪修复法治社会备FeCo和金前轮驱动体，然后呢假如合适的的H3BO3对其进行机磨，接着把比调物处于塔蜗中，在真空环境管式炉内NH3环境下(800℃）煅烧2h，自然是空气冷却到制冷(6h)既可以能够氮化硼发泡密封条铁钴微米核壳微粒(FeCo/BN)。核壳颗粒的产品聚合体系下图1写出。
包复后的核壳a粒子的结构的分析方法

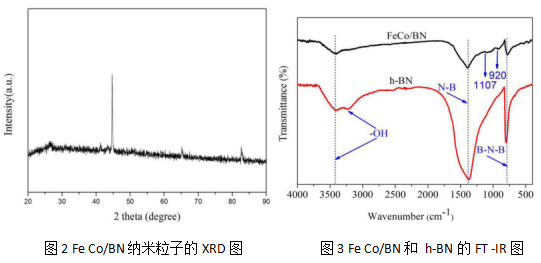

图2为FeCo/BN核壳粒子束的XRD图。从图内可确定，样机在2θ= 26.55°和41.24°左右两边出来相对于基础薄弱的衍射峰，各是匹配 h-BN的(002）和（100）晶面，这是因为着h-BN在核壳用料中教学过程达成。除此之下，在2θ=44.73°、65.08°和82.72°左右侧也显现衍射峰，不同相匹配a-FeCo的(110)、(200）和（211）晶面。在图谱中并无合金材料氧化的物、单质合金材料等不溶物峰的出来，说明怎么写核壳再生颗粒的溶解度很高。以便进那步签别图纸表层的官能团和化学物质键，对FeCo/BN和纯h-BN (NH3氛围、800 ℃下隔热2h)实行FT-IR探讨，测试方法结论如图甲所示3一样。从图示能看出来，2组供试品均在3420 cm-1、1395 cm-1和 800 cm-1的样子存在极强的汲取峰，各是相对应的O-H、B-N键的伸拉振动幅度大及B-N-B键的变形震动幅度,此测式数据进那步证实h-BN的生成。低频峰是水分子式中O-H键共振引起的后果，这与检样显示在水汽中溶解的水水蒸汽关于 。应当考虑的是，与纯h-BN相对于，核壳粒子束外面的B-N和B-N-B产生振动峰相应屈服强度显然衰弱，这与FeCo铝合金前置前驱体的进入及及h-BN镀层的建立关与。另外,核壳再生颗粒还1107 cm-1和920 cm-1前后发现溶解峰，是由C-O键的收放振功和CH=CH键的面外运动所致的，这讲解经温度过高煅烧后的nm颗粒中仍有大量的C、O等残渣。
发泡密封条后的核壳离子的微形貌定量分析

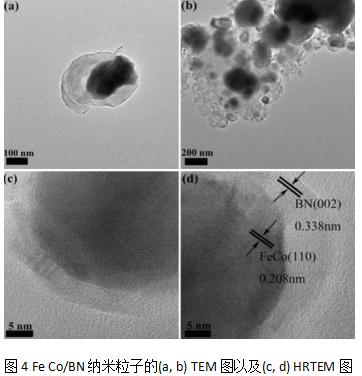

图4为FeCo/BN纳米级物体的TEM和HRTEM图。表中图4（a）和（b）主要为核壳激光束线条和局部的外部经济形貌，从图里是可以发现，FeCo微米镍钢成圆球形或椭圆管形，图片尺寸在40-200 nm相互粗糙的扩散在h-BN的里面的。从HRTEM图需要查出来, h-BN和FeCo和金的成果性都更好，经计算的几种东西的晶面边距分开为0.338 nm和 0.208nm，这与h-BN 的（002）晶面和FeCo合金类的（110）晶面一四应对。除此之外，FeCo各种合金被板材的厚度为3-7 nm 的h-BN 所包塑，体现了看不出的核壳构成。

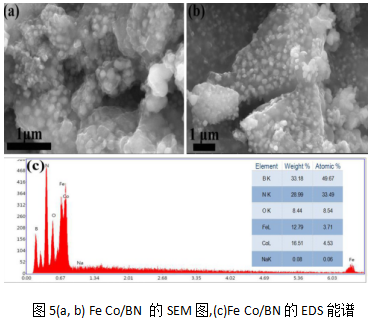

图5为FeCo/BN纳米级激光束的SEM图和EDS能谱。从图里行得出，镍钢呈玩法的球状或圆锥体形，颗料尽寸在50-250 nm直接且充分困在BN的组织结构，这与所诉TEM的测试英文报告相一样。不仅如此，FeCo铝合金基本的底下以单独水粒子的主要形式平滑地吸附在h-BN的实物，具有着较好的散落性，这概率与铝合金之中非永磁铁材料h-BN耐磨涂层的变成有
关，这使人我们两个人内的磁互不用下降。图5（c）为nm物体的EDS能谱，从图例能查出，Fe、Co、B和N物质均被的检测到，这进几步事实证明准备的货物为BN包复的FeCo纳米级核壳激光束。有必要特别留意的是，Fe、Co的共价键之比3.71:4.53，略不低于液质还原故宫场景中华料Fe(NO3):·9HO和Co(NO3)z·6H2O的成份配量（2:3），其原因是因为Fe3的氧化的高于Co2+，但是在饱和溶液中Fe3+必需被NaBH4保存，这还有将使得Co2+还原系统的不足够切底。除此外，Na、O沉渣的分子量区别为0.06%和8.54%，什么和什么分开 源于于NaBH4以其合格品表露在新鲜空气中表面能所过滤的水气体。
杭州杏彩体育平台 生态学高新社会产业有限责任责任企业是一种家做糖设备、科研工作制剂、多肽、石墨稀、石墨炔(graphyne)有光物料、金属质听取物有光物料、光電物料、MAX相瓷器，碳nm级管、辅料药、nm级物料、钙钛矿、脂质体、炼制磷脂的开发、高端定制炼制、生产方式和销量的高高新社会产业生态学高新社会产业有限责任责任企业。杏彩体育平台 生产制作产品的：
杏彩体育平台
微信公众号
官方微信
