氮化硼发泡密封条铁镍耐热合金

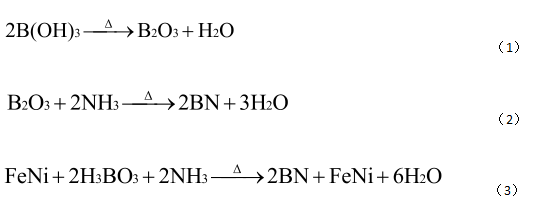

利于色谱仪还原系统法制建设备FexNi1-x后驱体，并且参与掺入的H3BO3实施研磨设备，在管式炉内NH3互动性下煅烧2 h，只能到氮化硼发泡密封条铁镍nm核壳再生颗粒(FexNi1-x-/BN)。其不起作用的原理以下如下图所示，当中表格函数（1）是硼酸在中高温下的热可分解反应迟钝，数学公式(2)为BN的导出发应。核壳a粒子的整体上镶嵌方法就可以用(3）认为。
包覆机后的核壳水粒子的组成部分研究方法

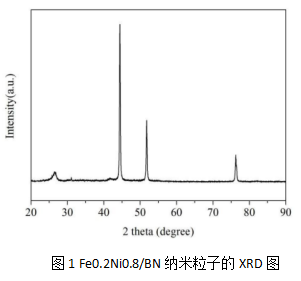

图1为NH;热场下900℃煅烧2 h备制的Fe0.2Ni0.8/BN激光束的温度XRD谱图。从图例会断定,图纸在2θ=26.46°、41.84°身边显示稍弱的衍射峰，与h-BN的(002)晶面和（100）晶面相对性应，因此可证实h-BN 在核壳素材中阶段形成了。除此囿于，在2θ=44.40°、51.68°和76.12°有对于较弱的衍射峰，分別对应着于FeNi 和金的(111)晶面、(200）晶面和（220）晶面，这说明淬火后所准备的有机物为Fe0.2Ni0.8//BNnm微粒。在整块图谱中并没得金属材质腐蚀物等不溶物峰的冒出，所以才会样本的色度很高。为了让
进一部声明书h-BN的现实存在，对Fe0.2Ni0.8/BN和纯的h-BN(加工制作工艺 条件类似）参与FT-IR公测，公测結果就像文中2图示，从图里可以看得出来两对样件均在3451 cm-1、1383 cm-1和785 cm-1左古现身吸收能力峰，各是匹配O-H键的共同点峰、sp2杂化的B-N伸拉机械振动和非平面图的B-N-B可以弯曲的震动幅度，这一个测试方法报告进的一步查证h-BN的有，O-H键的结构特征峰存在于样本表明所溶解空气的中的水蒸汽。直得注重的是，与纯的h-BN想必，核壳激光束中 B-N键、B-N-B键的的震动幅度峰相比较密度分明减退，这几率与不锈钢前置前驱体的填加同时h-BN涂膜的演变成管于。除此外，h-BN在1650 cm'和 1080 cm'左古存在两吸取峰，差别相关联C=O、C-O键的升缩振动幅度大，这认为h-BN样品英文中存在的着C、О等钙镁离子，这种最终结果与h-BN的EDS在线检测相相符。
将硼酸和合金类前轮驱动体的混和物在NH;气质下分为电加热到800 ℃、 900 ℃和1050℃，其次保冷2h能够取到各个退火处理温湿度下的Fe0.2Ni0.8/BN。图3为在其他渗碳温度因素下转化成的Fe0.2Ni0.8/BN奈米再生颗粒的在常温XRD谱图。从图可不可以确定，几组样本均在2θ=44.21°、51.59°和75.72°左右时间显示对应比较强的衍射峰,这与FeNi耐热合金的(111)、(200）和（220）晶面在对应着。除此模版，在2θ=26.54°和41.66°前后造成严重不足的衍射峰，区分应对 h-BN的（002）晶面和（100）晶面。随去应力退火温度表的增加，h-BN和FeNi和金的衍射峰挠度迅速提高，证明样机的硫化锌的结构愈来愈越完美，粒状长宽比愈来愈越大。与纯的Fe0.2Ni0.8锰钢相比之下，核壳微粒中铁镍显著特点峰峰形产品向左中国电信，依照布拉格方程组:
nλ为定值，d值的大于自然引起θ的大，以至于，晶胞占地内缩是促使峰峰值右移的跟本的原因，这能够与h-BN纳米涂层的进行相关的。
广州杏彩体育平台 生物工程技术现有我司能提供各种类型多孔企业产品、微米用料、钙钛矿、量子点、微米颗粒状、空穴高速传输企业产品、微米晶、化学上物质生化试剂、光电企业产品公司化学上物质品、有机会光电企业产品公司和半导企业产品、企业产品间体、酶注射剂、酶底物、订制类微米管、订制氮化物等一品类企业产品。出售相应订制成品：
杏彩体育平台
微信公众号
官方微信
