h-BN的合成图片
以C3H6N6为氮源,H3BO3为硼源在管式炉内高温天气煅烧造备h-BN。主要全过程有以下:称取1.26 g的C3H6N6和 1.24 g的H3BO3加到250 mL的烧小杯,加个入100 mL的萃取水,进而居于磁力链接攪拌器进取心行攪拌,待完完全全融解后,放到70 ℃水浴锅内做烧水,极慢的把蒸溜水蒸干得出M·2B前置前驱体(C3N6H6-2H3BO3),第二在NH3氛围音乐下温度高(900 ℃、1050℃和1200 ℃)煅烧2h,就行了有h-BN粉体设备。
h-BN结构类型、性温能的定量分析

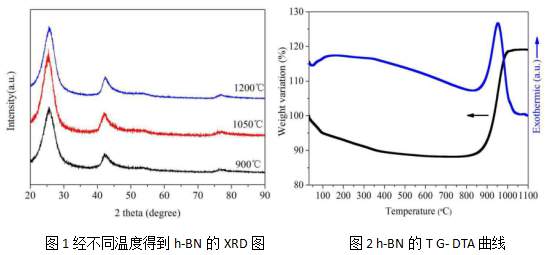

图1为各个煅烧温湿度下h-BN的在常温XRD谱图。从图上能否看出来,几组产品的样品均在2θ= 25.88°和76.66°的样子突然出现衍射峰,匹配h-BN的(002)和(110)晶面(JCDPS34-0421),另外,原辅料在2θ= 42.58°左右时间产生的峰是h-BN (100)和(101)晶面偏移的峰。跟随着自动合成温湿度的加快,三种晶面的衍射峰刚度反复激发,晶体度反复加快,这意味着h-BN外表或内的障碍会随组成湿度的增长而降低了。
要想研究探讨h-BN在室温下的热平衡性,对其完成TG-DTA检查分折。图2为h-BN在空气中互动性下的TG-DTA弧度,从图能能发现,样板在60 ℃现身向上的受热峰因此产品的损失费频率还是比较快的,她是 h-BN外部残留物的水份又或者表面层吸附性自然空气中的水份减压蒸馏的因素。在350-800 ℃相互,图纸的效率可以说是没有任何的转变 ,这详细说明h-BN在室温不超越800℃的周围环境下兼具不弱的热保持稳界定。伴随着工作温度的提高,产品的样品在850℃着手腐蚀,并在915℃左右时间发生有凸起的受热峰,这就象征着供试品倘若的氧化的情况激列,伴如今效率急剧下降的增多,大慨增多30%,具体诱因内在h-BN在高溫下被阳极氧化成B2O3和NO2。据的理论核算,脱色后物质的产品加强量应在43.1%作用,尽管实验室中拥有的数据报告要压低实际值,原由取决于脱色终产物B2O3在950℃崇高最后会造成重量的削减。在1000 ℃前几天h-BN硫化的数率非常明显以上B2O3不一样的美感的传输速率,如此检样的质量水平持续是增高的,当温湿度过高1000℃时阳极氧化传输速度和转化传输速度几乎恢复问题,这才会让TG曲线图常见做到不稳。
h-BN微观经济形貌的探讨

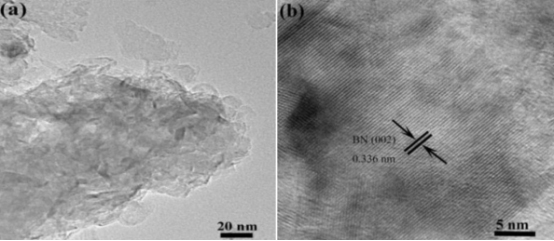

图3为M·2B前轮驱动体在800 ℃下NH3节日气氛中人工的h-BN的TEM图。从图3(a)中还可以发现结果呈不的规则的大块或斑片状的结构且彼此之间堆叠在在一块。图3 (b)是其高辨别好坏TEM图,从下图可以发现h-BN晶格竖条很强烈,说样本的晶粒度很高,经衡量样本的晶面安全距离为0.336 nm,与 h-BN的(002)晶面相对于应。

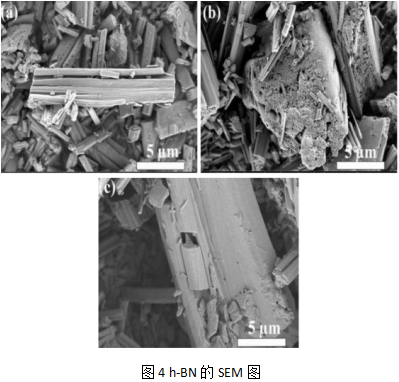

图4为前轮驱动体M·2B在800 ℃下NH3互动性中煅烧2h收获的h-BN的SEM 图。从图上是可以看不出,h-BN一体化的形貌相对集中化,均为棒状或条状纤维材料设备构造且长宽不一,体积尺寸从0.3-8 um之间不等。除此外面,在越来越多棒状玻纤内有通气孔的引发且占比不透亮,这可以是前置前驱体在中高温下转换氮化硼的一起还在引发部门气休的的原因,跟着发应时间间隔的加强,气休积攒到肯定的的情况时就可能出现棒状玻纤的碎裂。h-BN的人工方程式式如(1)提示:
(1)
