嵌入超低含量ZnO量子点的纳米片状多孔碳ZnOQDs@C复合型的原材料的备制

通讯稿半个种放到非常低分子量ZnO量子点的纳米级颗粒状多孔碳有所作为强能力参数锂充电负极文件。测试英文报告单反映，ZnOQDs@C表现出较高的比余量，0.2 A g-1电流值容重下的蓄电池放电比余量高到2300 mAh g-1；5 A g-1先决条件下循环法3000圈已然有700 mAh g-1的比余量，而具备着较高ZnO分子量的ZnO@C组合文件和无ZnO的纯化学物质活化碳文件均無法到也许的**能力参数。讲解反映，巨大比界面积和微分子量ZnO QDs掺入的分工协作不确定性一致升级了ZnOQDs@C文件的有机化学物质能力参数。

ZnOQDs@C混合板材的制法

以乙酰异丙醇锌为的原村料，当将其加如乙二醇饱和溶液中会会发生缩醛化学反应，移除出Zn2+。某些Zn2+接下来会与范例剂1,2,3,4-丁烷四羧酸配位，得出含Zn2+的有机酸配位构成前身体的原村料。在温度高煅烧过程中中，含Zn2+的官能团制成ZnO，接下来ZnO被C完美重现为Zn，而Zn又可在温度高下高级，存留一大批板洞，建成了多孔构成。凡此种种，多孔碳的原村料内也会残留轻微的ZnO量子点，建成ZnOQDs@C结合的原村料。分为在1000℃、1100℃、1200℃下温度高整理前身体的原村料，得出备样S1000、S1100和S1200。

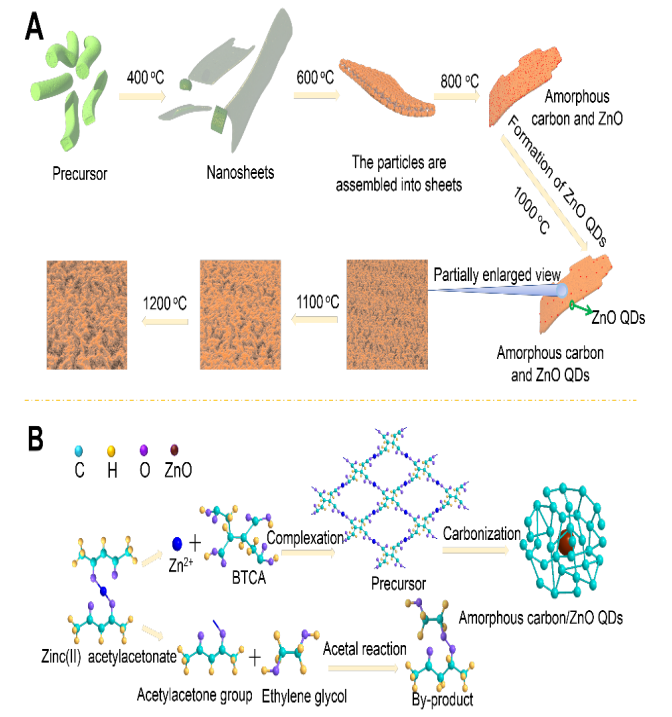

▲图1. ZnOQDs@C组合建材的化学合成程序流程表示图。

(A)结构特征不同构造图；(B)有机可逆反应迟钝目的关心图。

ZnOQDs@C符合村料的表现了解

SEM产品图片界面显示S1100为高度约500 nm的纳米级团状构造。TEM图片文字证明S1100重量较薄。HRTEM认定书了所制法的碳资料为无塑形碳，但在无塑形空间结构企业内部有结晶体度最号、的大小约5 nm的ZnO QDs留存。一些但是证明S1100文件是由无成型碳和ZnO QDs同样结构的。

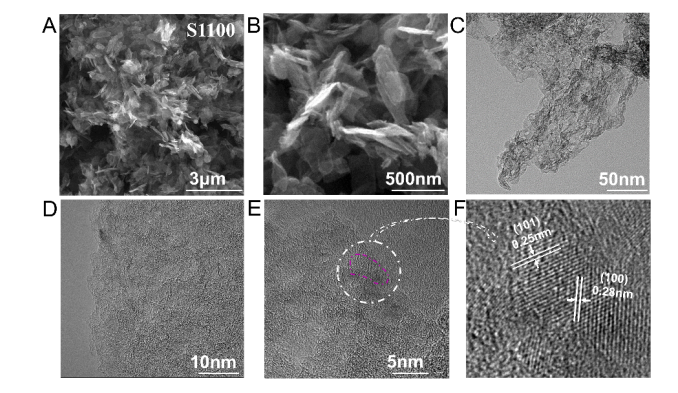

▲图2. S1100的微观经济构造症状。

(A-B) S1100的SEM图像文件；(C-D) S1100的TEM图象；(E-F) S1100的HRTEM图文。

诗人马上又对ZnOQDs@C用料实行了界定和一定量进行分析。从XRD图谱中推测，ZnO的峰强随着时间推移煅烧的温度的增高越来越变弱，这阐述ZnO的份量可依据煅烧的温度做管控。XPS探讨可是体现了ZnO的含氧量随刻蚀深浅的加剧不断增加。在20nm刻蚀层次下，Zn行为出可高达1.58%的氧原子比，详细说明ZnO QDs主要的分布点于混合文件的室内。从离氮气吸脱附等温申请这类卡种曲线提额应该分辨S1100和S1200的比漆层积皆大过2000 m² g^-1，而S1000的比面上积对比较小。二个图纸的孔经基本上规划于2nm左右时间，非常的立于于加入赝电解电容的功率奉献。按照确立比界面积、Zn硫含量、水温以下三个性能的问题会发现，恒温到800℃，板材比表面层积缓缓增；800℃到1100℃用料比外表积骤然上升，但伴伴随着Zn硫含量的逐渐回落，这单位证明Zn因素的高级间接会导致了产品比外表积的增长，并近年来温身高较终持续上升的稳定的。

制作企业产品：

ZnO近紫外光试射（试射主波长380-400nm）

水溶解性ZnO量子点

ZnO球体量子点

PMMA掩盖防氧化锌ZnO量子点QDs

PVB-ZnO/CdS塑料膜微米微粒

ZnO量子点/设计硅纳米级复合型的材料

防氧化锌ZnO量子点-环氧漆不饱和树脂塑料文件

ZnO@GQDs核壳组成部分量子点

ZnO/CdSe@ZnS量子点荧光检测器

ZnO/PEMA量子点复合文件文件

ZnO量子点/氧化的纳米产品复合产品产品

氨基掩盖的ZnO量子点(ZnO QDs)

NH2@ZnO QDs

巯基修饰语的ZnO量子点(SH-ZnO QDs)

ZnO@(PAA-PEGFA)核/壳nm水粒子(量子点为核,缔合物为壳)

3-巯丙基三乙氧基硅烷包覆机ZnO量子点

SiO2包复的水可溶性ZnO黄色荧光量子点

SiO2立即包塑的ZnO量子点

ZnO量子点外层修饰语巯基乙酸

水无水磷酸氢荧光防氧化锌量子点(ZnO-QDs)

水相法冶备出的Mn:ZnSe量子点

ZnO宽禁带半导体行业量子点

在常温高输出皮秒激光使用量子点-ZnO

Si02/Si衬底上生张ZnO量子点

蓝玛瑙衬底生长期ZnO量子点

抛光剂Si（001）晶片植物的生长ZnO量子点

水溶解性SiO2覆盖ZnO的量子点

正硅酸乙酯火成岩围绕SiO2的ZnO量子点

CuO外壁装饰ZnO量子点

稀土资源Sm3+夹杂ZnO量子点

厂家zhn2021.03.30
