室温氧化锌ZnO量子点的制备过程及结构和光学性质表征

体系结构普通的恒温溶胶凝露法，使用甲醇钠看做碱源制法了腐蚀锌量子点（ZnO QDs），探究式不一样的甲醇钠插入量对炼制ZnO QDs形貌及电子光学的性质的危害。灵活运用X放射线衍射（XRD）、散射自动化光学显微镜（TEM）、UV紫外线-可看见吸收能力光谱图（UV-vis）和光致发光谱仪（PL）许多研究具体方法具体方法对印刷品的构成、形貌、光学材料经营性质开展研究具体方法和探讨。没想到发掘所分离纯化的ZnO QDs为六方黏胶纤维锌矿构成，呈圆柱状，寸尺在5nm。可能小长宽比造成的量子限域效果，与块材比较，ZnO QDs的吸收能力激发光谱图的发生清晰的蓝移。空调温度光致发光谱图是因为样品英文荧光发射点峰处于510nm随近。较后推出ZnO QDs或许的进行基本原理。

 实验所时候

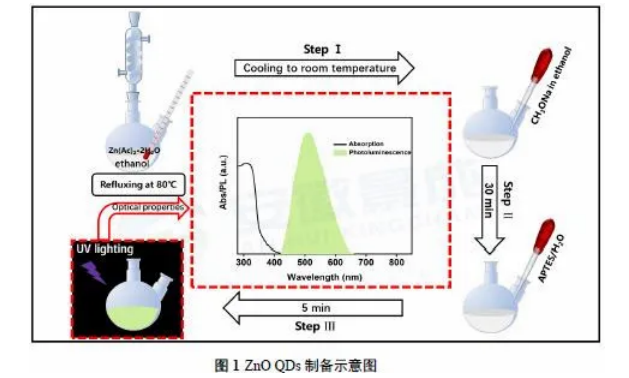

下图1图甲中，称取0.5g冰醋酸锌放在俩口烧瓶中，需水量筒量取20mL酒精倒入至小几口烧瓶中，将小几口烧瓶放置到电热器套上公路绞拌，在80℃高温流回，以至液体发声明明亮，接着将几口烧瓶拿掉放置水浴中降温至环境温度。称取不一量的甲醇钠Zn(Ac)2﹒2H2O/CH3ONa的摩尔赛果别为1:1.4、1:2、1:2.5、1:3.3）析出在20mL乙酸乙酯中，超音波20min，其次去除移至水浴中冷却水至在常温。将以上的甲醇钠酒精硫酸铜饱和溶液慢慢加进去醋酸钠锌酒精硫酸铜饱和溶液中，在常温下磁力链攪拌的反应30min，取0.2mLAPTES与2mL水比调后逐中滴加入上面饱和溶液，5min后停机想法，施用抽滤机在4100r/min具体条件下抽滤5min，最后将沉积用无水乙醇洗衣、抽滤，从复上面操作的四次以除掉未发生反应的前置前驱物及副生成物，较后将悠长岁月中在70℃吹干2h。

1.3 测试仪与研究方法

用于UV紫外线屏蔽分光光度计（UV-vis）校正UV紫外线由此可见消化光谱仪。主要包括X放射线衍射仪（XRD）具体分析产品晶型。仿品粉丝在无水甲醇亚冠声分散化成氢氧化铁悬浊液并浸渍铜网，在常温粗糙后检测，能够的仿品应用散发出电子器件光学显微镜（TEM）仔细观察。

2.1 空间结构及形貌定量分析

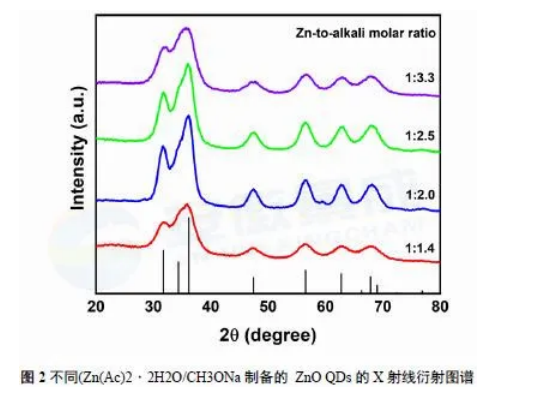

依据X放射性元素衍射仪取得图2右图的ZnO QDsX电子束衍射谱图，合出ZnO QDs样品管理的特征描述峰和JCPDS卡规格值（JCPDS36-1451）差不多完全一致，是因为所提炼的ZnO量子点为六方纤锌矿结构特征，衍射角2θ=32.07、34.5、36.5、47.7、57.1、63.1、68.1处会出现了衍射峰，刚刚相对应了腐蚀锌六方纤锌矿晶型的（100）、（002）、（101）、（102）、（110）、（103）、（112）晶面。XRD谱图相对准确度并无任何杂峰，合格品清透更高。不一碱量下化学合成合格品的衍射峰的半峰宽发生了显著的宽化，它是因此ZnO QDs的小长宽比所可能会导致的。从电子设备散射电子设备光学显微镜图3可以分辨出,所化学合成的土样长宽高不均，接近圆柱状，粒级在5nm付近。
