3D有序性的大孔(3D OM)板材如反淀粉酶石(IOs)材质已被介绍信有利于的提升充电电池无限循环可靠性和存储容量始终保持率。IO设计产品的宽度多孔性使渗透性产品还具有大的漆层积，还可以真接与电解法质使用，IO的碳素钢管提高了Li+散出路径分析。还有就是，IO结构类型的三维空间网路化特点能够 能提供不断的网络传输相对路径并以保证非常好的电子器件厂和铁阴离子抗扰性，其互连结构类型就已经 被单位证明能够 化解原装修材料松脱和分化，致使电极装修材料配制时能够 不运用胶粘剂。诸多长用的锂铁阴离子动力电池原装修材料极具低电子器件厂导电率，长用的解决处理具体办法是更改导电碳基原装修材料来增长导电率；而IO构造本身初中物非理特性还可以不要用制得导电复合型原材料而抑制低电子设备水的电导率的故障。

制作纯Genm架构的资金较高，大孔社会形态反蛋清石（IO）机构的GeO2，其不用粘合剂和导电剂，立即使用在锂正离子蓄电池负极时的表现出高的出水量保护率、电阻不稳性和倍数性能方面包括循环往复人类寿命。直得注意力的是，GeO2 IO可能间接在环境中配制，而不都要惰性氛围音乐或所有的格外的进行处理方法流程，使其可改变工業化应用。

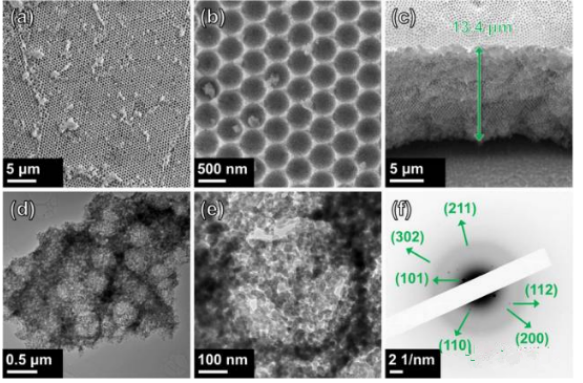

图1 a), b, c) GeO2 IO的SEM画面。GeO2 IO多孔设计c)和组成IO壁的納米颗料d)的TEM图象。f) GeO2 IO的手机衍射花图案。

电化工效能：GeO2 IO在150mA/g的工作电流密度计算公式下反复的250次，再次充蓄电池放电使用量分别是为2939和695mAh/g，最先库仑吸收率约24％。第2次反复后的电动车充电存储空间为988mAh/g，第5次无限循环后低于895mAh/g，第10次循环往复后略减少为872mAh/g；且从第10周已经，就直接发展的IO建筑材料其出水量增加率极其高；第100, 200, 250次循坏后的笔记本充电存储空间各分为为836, 757和714mAh/g。GeO2 IO的存储容量值大于另外的微米空间结构的GeO2，还与纯奈米框架Ge 出水量相当于，其积极的能力有可能是随着IO比较固定性多孔的结构使原料还具有大的外面积与电解抛光质会马上接觸且原料会马上比较固定在集两相流上。当在300mA/g的电流量导热系数下不断循环1000次时，**次充值的输出功率等值线与在150 mAh/g的感应电流下检查到的曲线美不对，充蓄电池放电容积各是为2995和689mAh/g，库仑生产率约为23％，这与在150mA/g(24％)下的初期库仑有效率极其比较接近于。**次电动车充电后的比容积为830mAh/g，20次循坏后降低740mAh/g；从第20个阶段刚刚开始，储存量要保持率确实不错加剧，储存量减低开始越来越速度慢；50次循坏后的进行充电储电量为732mAh/g，100次循坏后该值有点儿急剧下降至722mAh/g，300次反复的后充电桩存储量逐步的降低到657mAh/g，600次间歇后到611mAh/g，900次巡环后进那步回落到547mAh/g；1000次循环系统方式中发热量的迟缓衰减表述了GeO2 IO的优良的数量确保率。

功率功效试验：在250, 500, 750, 1000mA/g感应电流密度计算下过20次无限循环后，储存量差别为685, 616, 591, 576mAh/g；当电流值规格找回到250mA/g时，第81次进行充电后的电容量恢复如初到636mAh/g，第82次进行充电后的存储容量进第一步不断增加到706mAh/g。为进一大步深入分析GeO2 IO的高倍数机械性能，印刷品做出不正确称的笔记本充电流反复的，借鉴蓄电池的“高速笔记本充电和普通利用”。 印刷品以300mA/g的瞬时电流快充，并用1000mA/g的电流量尖端电流，原始充尖端电流发热量分別为3219和479 mAh/g，约15％的一开始库仑吸收率，其少于以300mA/g(23%)充发出电时收获的库仑速率；**次充能后的比使用量为627mAh/g，第10次充值后的存储空间减少到551mAh/g；从第10周起，电容量恢复率有效地提供，在第50和150次循环系统后使用量各是为524和508mAh/g。既然在不会对称轴试验这段时间才能得到的数量值远低于以300mA/g恒感应电流充放检测，虽然容积始终维持率依然**。

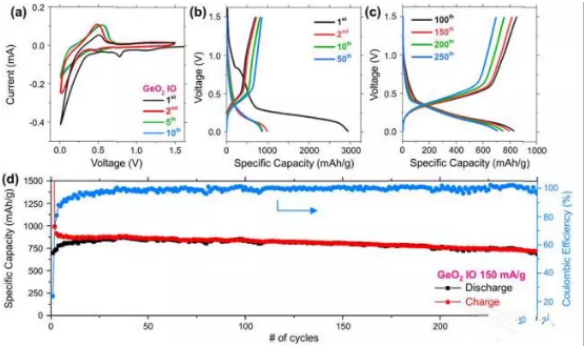

图2 a) CV图。GeO2 IO在150mA/g电流值下b)第1, 2, 5, 10, 50和c)100,150,150, 250次重复的电动车充电和释放交流电压斜率。d) GeO2 IO在250个循环的容量值和库仑转化率。

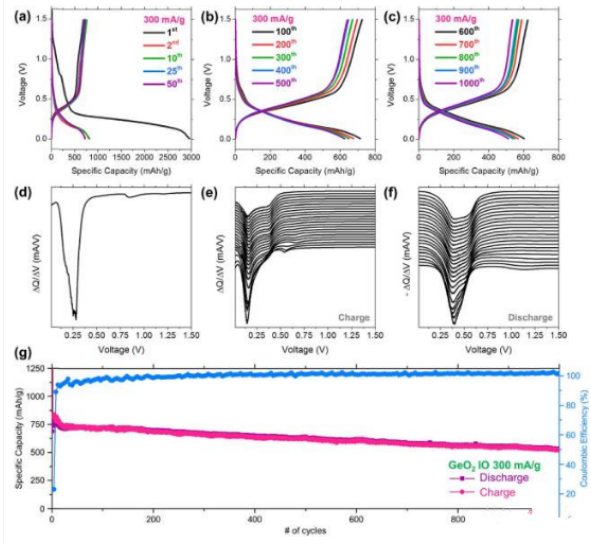

图3 GeO2 IO在300mA/g的瞬时电流下a)第1, 2, 10, 25, 50次循环系统和b)第100, 200, 300, 400, 500次循环法或c)第600, 700, 900, 1000次嵌套循环的充充放电折线。d) **次进行充电和e)**次至第1000次冲电微分存储容量图。f) 从第1次到第1000次电池充电的微分使用量图。g) GeO2 IO的1000个循坏存储空间值和库仑效应。

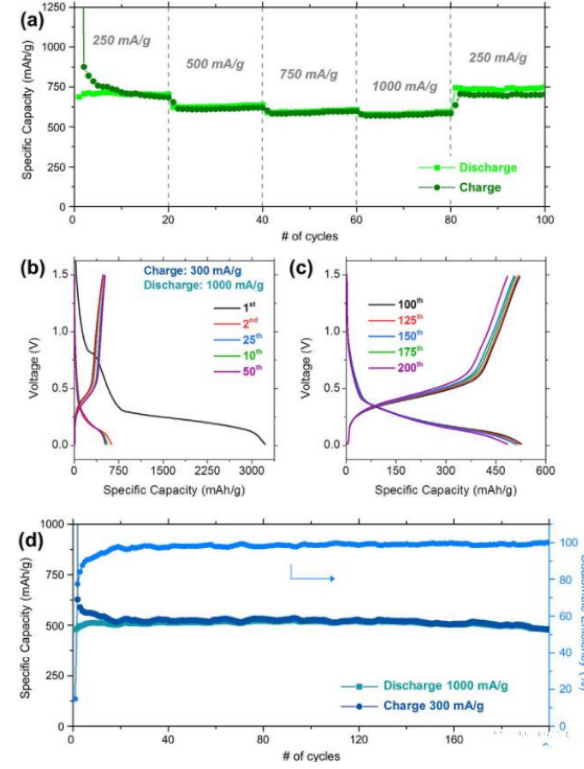

图3 a) GeO2 IO的功率耐磨性。在300mA/g充电器、1000mAh/g蓄电池充电时b)第1, 2, 10, 25, 50次间歇和c)第100, 125,150, 175, 200次循坏的充击穿身材曲线。e) 在300mA/g进行充电、1000mAh/g释放电能水平下的反复特性

重要性汇总反蛋白酶石组成部分的碳发泡密封条优化合金金属塑炼物量子点奈米混合相关材料(3DOM TMs-QDs@NC)针对反蛋白质石构成和纳米建材复合型建材N 掺入TiO2 反球蛋白石设备构造物料反血清石节构锗三维立体光量子结晶体Cu_2O与ZnO反淀粉酶石的软型材质三维空间FTO反蛋白酶石型式光量子结晶反淀粉酶石构造的TiO2光量子结晶都具有异质结的反核蛋白石设备构造光崔化建材反核蛋白石型式水疑胶电子束多晶体满原子核聚酯树脂反血清石组成建筑材料反蛋白酶石的结构的腐蚀钛阳极板材有条不紊溶液结晶模板制作(核蛋白石)立体有序化大孔TiO2微球(反血清石)蛋白质酶石形式（Opal based structure）和反蛋白质酶石形式（Inverse-Opal-based structure）的3d良好多孔碳建筑原料二极管封装Co/Co3O4吸波复合原料建筑原料（Co@Co3O4/NMCS和Co@Co3O4/NMmC）塑炼镉反蛋清石成分光波晶状体透气膜氢回归TiO2反淀粉酶石结构特征反淀粉酶石组成的三维空间有序性的非晶态多孔硅光波单晶体ZnO-SiO_2黏结蛋清石和ZnO反蛋清石反球蛋白石结构设计的氧化物锌透明膜反蛋清石型式Si@SiOx复合材质材质3DATO反蛋白质石结构类型反核蛋白石型式的硅质壳/阳极氧化钛反淀粉酶石组成部分的硅质壳/掺N腐蚀钛反蛋白质石组成的木耳状的海洋生物造型硫化钛反淀粉酶石型氧化反应锆光波氯化钠晶体反球蛋白石的结构的钴夹杂着GO.Ti02光量子结晶体TiO2反球蛋白石构造量子点反血清石形式的稀土金属文件反血清石设备构造微球反淀粉酶石框架的Ni夹杂的TiO2光量子多晶体的不同粒径的TiO_2反淀粉酶石电子束晶状体塑料膜聚乙二醇双亚克力 酯反蛋白酶石骨架Ta_2O_5反球蛋白石框架电子束单晶体ZnO-CuO 塑料板材演变成的立体反球蛋白石(3D IO)组成反蛋清石节构酸碱度氮配位合成树脂@MOF反蛋白酶石型光量子晶胞的大孔组成部分卟啉-二腐蚀硅反蛋白酶石激光结晶（TPP-SiO2IOPCs）反蛋白质石组成部分温度表感应器食材反淀粉酶石组成部分碳质板材暗红色Ti O2介孔奈米圆球和反血清石形式青色Ti O2反蛋白酶石型式

zzj 2021.3.30
