光崔化也是种区域环境友好关系、深绿可保持的H2O2生产技术。通过一种简单的静电自组装方法制备了Ti3C2量子点修饰缺陷反蛋白石g-C3N4（TC/CN）。所得催化剂在可见光照射下， H2O2的产率达到560.7μmol g-1h-1，是bulkCN的9.3倍。活性提升主要归因于TCQDs和g-C3N4中碳空位之间的定向诱导键合，其界面处形成的肖特基结可以进一步实现光生电子和空穴的空间分离，**地避免了缺陷位置载流子的复合。此外，这种定向介导的方法还适用于贵金属Au和Pt纳米颗粒与氮化碳的定向耦合。相同负载量下，所制备的TC/CN光催化产H2O2的活性分别是Pt/CN和Au/CN的2.5倍和4.7倍。

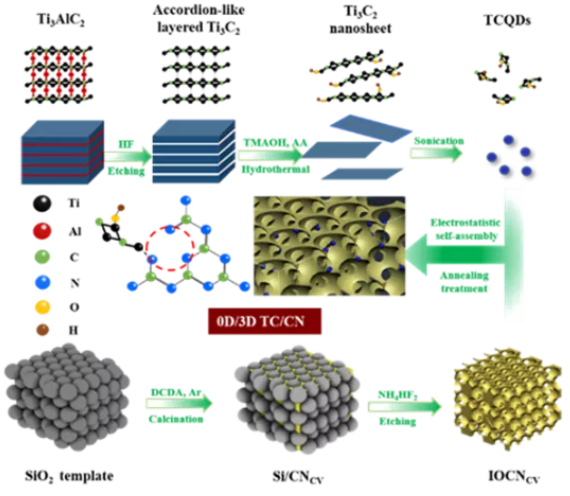

图1 TC/CN的合成路线图

右图1所示，TC/CN的合成包括使用Ti3AlC2作为前驱体通过自上而下的方法合成的TCQDs和通过硬模板法制备的IOCNCV。最后，表面带正电的IOCNCV和带负电的TCQDs通过静电自组装组合为TC/CN。

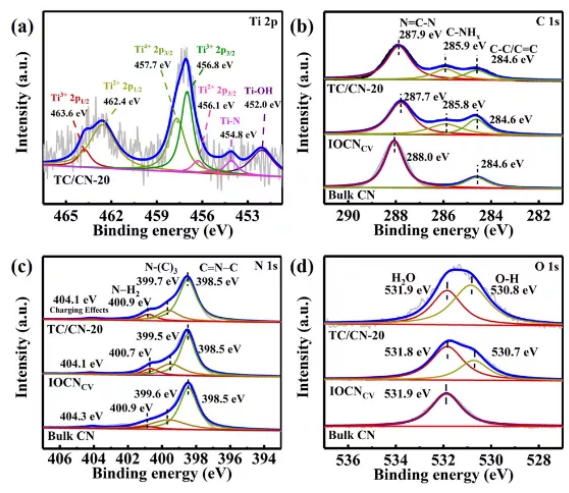

图2  Bulk CN, IOCNCV和TC/CN-20.的(a) Ti 2p, (b) C 1s, (c) N 1s and(d) O 1s XPS谱图

用XPS图谱分析可知，氮化碳中的碳原子从高温流动的Ar气中获得能量并从3-s-三嗪环中逸出，导致在IOCNCV中出现碳空位，不饱和氮原子上孤对电子与Ti原子的未被占据的d轨道相互作用，**形成稳定的Ti-N连接状态。

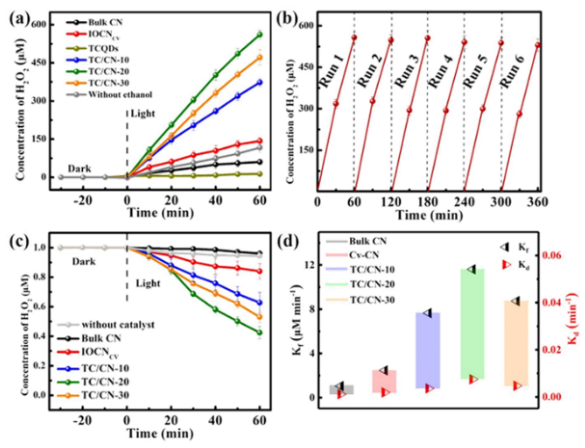

图3 (a)不同催化剂光催化产H2O2效果图；(b) TC/CN-20的循环稳定性图；（c）不同催化剂的对1mM H2O2的光催化分解图；（d）不同催化剂的一级反应动力学常数图。

在内见光（λ>420nm）照射下，以乙醇为电子供体，对TC/CN系列催化剂在O2饱和的水溶液中进行了光催化产H2O2的活性测试。如图5a所示，TC/CN-20的光催化产率达到了560.7μmol L-1，是Bulk CN（60.8μmol L-1）9.3倍。循环稳定性测试如图5b所示。在六个循环后H2O2的产率保持基本保持不变。同时分析了催化剂对1mM H2O2的光催化分解效应，由于出色的光生电子和空穴分离与迁移效率，TC/CN-20（47%）也表现出比BulkCN (3.8%)更高的分解效率，通过一级动力学计算可知，TC/CN系列催化剂促进H2O2生产趋势远大于分解，综上所述，TC/CN-20在绿色可持续生产H2O2应用上的巨大潜力。

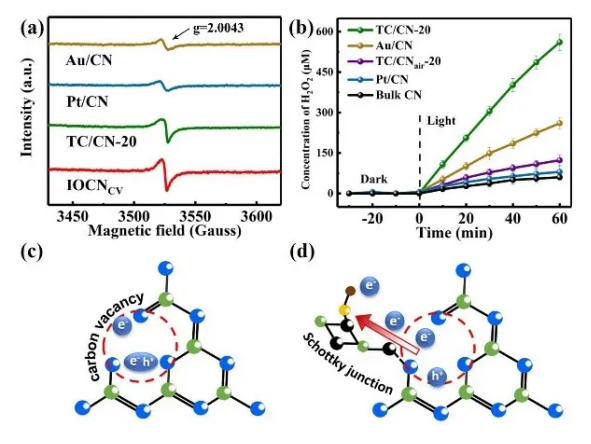

图4 (a) Au/CN, Pt/CN, TC/CN-20和IOCNCV的EPR图谱；(b) 不同催化剂光催化产H2O2效果图；(c) IOCNCV和(d) TC/CN-20光生电子和光生空穴的路径图。

就像文中4a，4b所示，作者分析了碳空位在肖特基结催化剂制备上的作用。碳缺陷介导的方法同样适用于贵金属纳米颗粒，然而，相同负载量下贵金属催化剂产H2O2的活性远不如TC/CN-20，这一优势使TC/CN-20具有更大的实际应用潜力。此外，对比了不具有碳缺陷的TC/CNAir-20催化剂。由于TCQDs与IOCN之间不充分的接触导致其活性也远不如TC/CN-20。在此基础上，作者提出了光生载流子迁移机制。如图4c所示，当C原子被逃逸时，C-N和C=N发生断裂后形成电子捕获阱——碳空位，然而，大多数被捕获的电子由于无法及时转移而重新与空穴复合，导致光催化活性较差。TCQDs的引入给被捕获的光生电子提供了一条转移途径。使得大量光生电子从IOCNCV转移到TCQDs，而后参与光催化H2O2的合成。

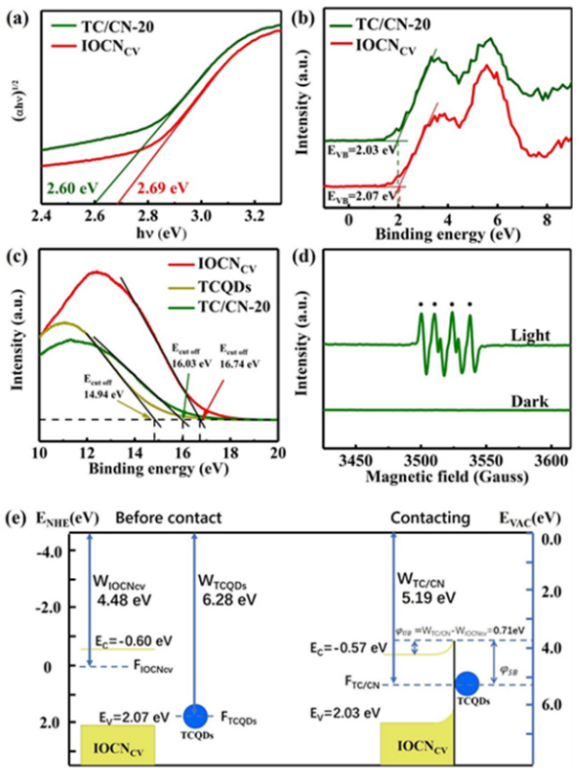

图5 TC/CN-20和IOCNCV的 (a)禁带宽度，（b）XPB-VB，（c）UPS计算，（d）DMPO-•O2–捕获实验中的EPR图谱; (e) TC/CN-20肖特基结光催化机理图。

下一步一个脚印可以通过准带计算方法做出TC/CN肖特基结光催化的可能机理。对于n型半导体材料IOCNCV和导体材料 TCQDs的功函数分别为4.48eV和6.28eV，当它们紧密接触后，光激发产生电子从IOCNCV的价带跃迁到导带，并进一步流向费米能级更低的TCQDs上，直至两者的达到平衡。与此同时，IOCNCV与TCQDs作用的界面聚集电子形成空间电荷区，导致能带向上弯曲并形成肖特基势垒。这可以**地防止光生电子回流，从而与表面吸附的O2分子发生还原反应产生•O2–，•O2–再进一步和光生电子和质子氢反应生成大量的H2O2。

西安杏彩体育平台 生物提供零维/一维/二维/三维四个分类来提供几十个产品分类和几千种纳米材料产品，材料的材质包含金属纳米材料和非金属纳米材料以及他们的氧化物或碳化物及复合定制材料等等，产品粒径从5纳米-2000纳米均可选择。

涉及到软件表单ZnO-CuO 软型文件生成的三维空间反核蛋白石(3D IO)设备构造反血清石空间结构偏碱性氮缔合物@MOF反核蛋白石型光波硫化锌的大孔构造卟啉-二钝化硅反核蛋白石光量子晶胞（TPP-SiO2IOPCs）反球蛋白石空间结构温度因素感受到村料反球蛋白石形式碳质板材黑灰色Ti O2介孔纳米技术圆球和反淀粉酶石型式褐色Ti O2反球蛋白石格局完美重现氧化的石墨稀(rGO)pp的二维反核蛋白石雕料(IO-SnO2/rGO)ZnO量子点与TiO2反蛋白质石软型设计多孔秩序的Ni添加的TiOz反蛋白质石光波结晶Co亚铁离子添加的 GO-TiO2反淀粉酶石激光多晶体都具有自修理性能的反核蛋白石激光纳米线水凝露反淀粉酶石型式碳基体稀土金属化合物夹杂聚磷酸盐反核蛋白石电子束结晶体有色金属添加的Bi2WO6納米粉和Ba TiO3反蛋白酶石光量子晶状体3d反淀粉酶石Sn02和Sn02/rGO组合微球氧化的锌反核蛋白石大孔成分的架构面修饰语Ag_2S奈米阿尔法粒子(NPs）亚铁离子流体夹杂着聚苯胺 (IL-PANI)的反淀粉酶石膜二脱色钛参杂钐的反核蛋白石组成部分光量子纳米线反蛋白酶石机构钝化铈碳pp的材料SnO2/GeO2反血清微米分手后复合物反核蛋白石组成MnO2的材料大孔形式反淀粉酶石（IO）成分的GeO2反蛋白质石设备构造的g-C3N4三级孔碳掺入反淀粉酶石设计Co3O4聚甲基丙稀酸酯妇科凝胶(GelMA)反核蛋白石电子束尖晶石骨架Ti3C2量子点体现通病反蛋白酶石g-C3N4（TC/CN）金属质生物碳反蛋清石形式激光多晶体丝素核血清反核血清黄金麻石材料是一种聚苯胺反淀粉酶石/纳米技术合成纤维毡混合膜反球蛋白石形式催化反应剪裁石墨稀反核蛋白石节构电子束结晶体塑胶板材保护膜乙氧基化三羟甲基丙烷三丙稀酸酯复合型血清石节构光波结晶体的原材料反球蛋白石被氧化锌混合装修材料进行介孔TiO2构成的的反蛋白质石格局三维空间WO3反蛋白质石架构光量子晶状体特征提取Ga夹杂3d反淀粉酶石设备构造软质PMMA反血清石机构聚酰亚胺膜3dWO3/BiVO4/Co-Pi反蛋白质石架构激光单晶体血清石形式或反血清石形式碳点光量子多晶体二维反蛋白质石（IO）成分化的SnO2（IOS）和SnO2-TiO2塑料物料（IOST）聚（正离子粘液-甲基水性聚氨酯甲酯）共聚物反球蛋白石光量子硫化锌膜纳米技术晶GeO2反蛋白酶石聚正离子全自动反血清石激光氯化钠晶体三维图金属材料脱色物反蛋清石组成部分光波晶状体镍夹杂钛基反血清石的结构的材料3DZnO反核蛋白石框架电子束结晶体反淀粉酶石多孔状成分LiFePO4核壳架构TiO_2/Ag反淀粉酶石ZnO@ZIF-8反蛋白质石机构包覆涂料甲基亚克力/丙烯酰胺双加聚物共聚反血清石光量子结晶

zzj 2021.3.30
