纤维棉素纳米技术晶胞(CNCs)制取当下钙钛矿量子点(PQD)薄膜和珍珠棉

在该探析半个种灵活运用纤维板素微米晶状体(CNCs)光催化原理新式的钙钛矿量子点(PQD)塑料薄膜的制浆加工。

该薄膜和珍珠棉有着91%的电子光学获取，因納米化学甲基纤维素与PQDs当中的络合用，其享有良好的的安稳性。

将PQD纸运用红K2SiF6:Mn4 +甘磷和黄色LED集成ic，就可以制做出高的性能亮光LED。

该LED出现发亮吸收率超标 (124 lmW−1),且色域宽，能够长时的启动(240 h)，为的灯光能力平整了的道路。

钙钛矿量子点(PQDs)可能其的光致夜光性、窄散发性、高量子成品率和彩色可调节性，将成为下几代呈现技能的充分的的竞争得票率者。只不过，可能大消耗的能量辐射源下的导热系数差和不住定性处理，大部分数PDQ基黄色荧光场效应管(LEDs)的亮光速度就只有≈50 lm W−1，且质保期高于100 h。

安全使用有一个装换器分类的成分（CH3NH3PbBr3 PQD纸）来通过乳白色LED的设计制作。

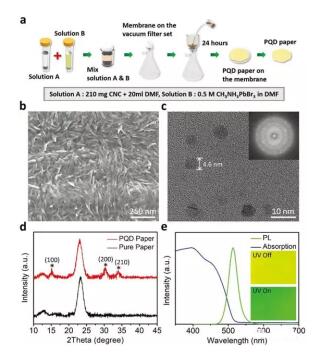

图1：PQD纸的制法及基本特征：a) PQD纸的加工制作流程设计，b) PQD纸外表的SEM图案，c)CH3NH3PbBr3 PQDs的TEM影像，d) PQD纸和纯CNC纸的XRD图谱，e) PQD纸的PL和UV-vis吸引光谱图。

采取打印電子显微镜观察(SEM)观测PQD纸的单单从表面形貌，可能挖掘增多的CNC成分(图1b)。图1c运用散发出电镜(TEM)考察PQDs。表明PQDs的尺寸规格约为3-8nm，这可给出强有力的量子限域滞后效应并提高钙钛矿的光导弹发射。CH3NH3PbBr3PQD纸和纯CNC纸的XRD图谱如图甲所示1d提示，不同印刷品在23°时都表面出比较强的衍射峰，这由CNC的材料会导致的；而PQD纸在15°、30°和34°出来许多的峰，各自相应的着CH3NH3PbBrQDs的(001)、(200)和(210)晶面，这证明了用纸中PQDs的高含量。图1e为CH3NH3PbBr3PQD纸的光致有光(PL)和分光光度计可見(UV-vis)吸纳光谱图，能能确定，PQD纸界面显示出有神的墨绿色PL试射，FWHM为28 nm，最高值激发光谱为518 nm，与PQD纸的强吸收率边沿切断相比应。图1e中的图文并茂是PQD纸在有和不能UV充分调动的的情况下的电子光学图案，情况说明在常见和PL标准下，其绚丽匀称性都保持良好。

图2：PQD纸基白光灯LED的创作和EL能：a) PQD纸基LED设计工艺设计展示图，b)KSF与热熔胶封装形式后的LED照片图片，c)完全的PQD纸制LED，d) LED有光演试，e)有所不同能够瞬时电流下PQD纸基LED的EL谱，f)NTSC规格、Rec.2020规范标准和PQD纸基LED色域的CIE图，g) PQD纸基LED的交流电相关出现发亮错误率和光通量，h)连续性电脑运行时LED元器件的时变光通量。

选用PQD纸有所作为灰黑色LED的背景颜色互转器，其LED的拍摄历程如图甲所示2a所显示。现在来，将KSF的红荧光粉与硅不饱和树脂混型，并将混型后的混型物安排(图2b)。在固有1小时左右后，将PQD纸贴在包装盒袋的最上层当作浅绿色变黄变黑器，因而能够 白LED(图2c,d)。图2 e蕴含了不相同安装驱动电压电流（5-60 mA）下PQD纸基元器的电致发光谱图图（EL），是可以遇到浅蓝色LEDIC芯片、蓝色PQD纸和橘红色KSF的几个主峰对应处在452、518和630 nm处。图2f为由于PQD纸的LED色域，该色域占了NTSC标准规范的123%和下这一代8K4K展现器较决定性的色调标准Rec. 2020的92%。在连续性行驶240 h后，光通量仅走低12.4%(图2h)，显示因为PQD纸的LED有着正常的比较强度处理。

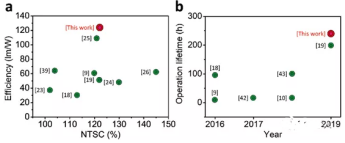

图3：PQD纸基LED与所有报道范文的LED的功率器件性能参数相对：A) QDs的带光有效率、色域效果和b)工作中耐用性。

以上阐明，该的研究制作了一大种PQD纸，其有学习能力进行、宽色域的乳白色LED。该村料拥有91%的高光电汲取，28nm的FWHM和518 nm的顶值激发光谱。白光灯LED由翠绿色PQD纸、大红色KSF荧光粉和蓝LED集成电路芯片成分，其变色质量为124 lm W−1，宽色域为NTSC基准的123%，视距为120°。但是该功率器件突出表现出的稳固性，作业240几小时有12.4%的光降解。此外，利用柔软PQD纸做为圆弧换色器，行将LED的视野进一个步骤提升到143°，为了说清晰PQD纸的多的功能性。

wyf 03.05
