钙钛矿量子点CdSe/CdS/CsPbI3/PbSe QD异质结构

异质空间结构的奈米结晶常见由这个核和这个维护壳包含，具备着诸多毫无疑问的栗子，诸如CdSe / CdS核-壳构成。来源于PeQD芯核-壳纳米技术晶胞的导致是繁琐的，因此想要的阴阳离子晶胞（钙钛矿）和共价键晶胞（不锈钢半导体技术）相互创办一异质组成。依然能能设置那样组成，举例确立的CsPbI 3 / Mg x Zn 1- x Te QD的事件如下图所示。当在外接电级上释放电偏压时，一种异质设备构造就能够阻止PeQD粉状内部管理的铝离子搬迁，而明显增强其保持稳定性能分析。

另外一只个方面，硫族化物中铅与钙钛矿的晶格常数当中的优秀适配为建立一品类核-壳异质结构的给出了可能性。是实例，图10a，b示出了MAPbI 3和PbS的尖晶石结构的的晶格符合。这些核-壳型PbS-钙钛矿节构可不能够很轻易地在水溶液中开发，以及信息显示出可不能够促进日头能充电的安全性能和维持性。兼备钙钛矿的QD作为一个芯材的芯-壳异质成分的范例己经很小。CsPbI3用到三辛基膦硒化物做为硒源，能在橡胶胶体部分相中进行结合/ PbSe异质结构特征量子点。图10c，d中的TEM和HRTEM形象 表示没事个机构空间区域内，该机构空间区域内的立体间隙为0.62 nm，被鉴别为CsPbI 3 QD。许多图面中的表明区域划分被LOGO为PbSe，和其（200）垂直面相关的垂直面间隔距离为0.3 nm。对于他们CsPbI 3 / PbSe QD的太阳时能锂电池不止到了比较可观的13.9％的PCE，还有在潮湿的室内环境中的储备器平衡性也极大程度上提高了。在废气中储备器60小时内后，这机械留下了其刚开始PCE的80％，而可以参考CsPbI 3鉴于设施的设备的设施的设备仅运营维护50％。

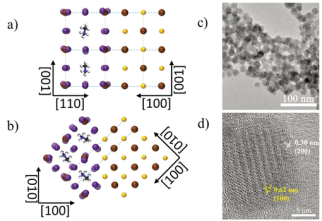

a，b）单晶体构成模板，证明书MAPbI 3和PbS两者之间的晶格符合。c）TEM和d）HRTEM影像d）CsPbI 3 / PbSe异质结构的NC。

ZnS是另一个种很有发展前景的保证性半导体芯片村料，其晶状体结构类型与PeQD的结晶体构造越来越相匹配。据媒体报道，便用ZnS做为硬壳可将CsPbBr 3 NC的PL生存期从13 ns延伸至106 ns。就维持性来说 ，由CsPbBr 3 / ZnS量子点制作而成的保护膜在浸没硫酸铜溶液的同一可控制2天上的PL构造，而由CsPbBr 3 QDs作成的pe膜的PL则在2半小时内被是淬灭。纵然这一项结局惹人鼓励，但未能在光伏太阳能广泛应用的背静下探究这些异质的结构。

尺码操纵

钙钛矿量子点较常见的的组成依然是3D ABX 3纳米线的结构和构成的，它由角共享软件的PbI 6八面体与空位选中的A阳化合物构成的。当将长链有机化学阳化合物（譬如丁基铵（BA）或苯乙铵（PEA））用来A-阳铝离子时，3D钙钛矿结构类型将层次结构，形成了常说的的2D或准2D构成。如示于图 11a中，渐渐规格的层（Ñ）其次变小规格并情况出强的量子约束力作用。之所以，它是不断增加的构成能应提升建材平稳的性和元件平稳的性。相对比较了具有着各不相同层高（n值）的2D钙钛矿物料的相对安全性分析。在90％相对而言室内湿度下储藏1周的整个过程中，利用XRD搜寻了此类层状钙钛矿。与3D钙钛矿有所不同，2D钙钛矿贴膜的XRD峰程度没了比较突出变迁，表示平衡性显著增加。不过，图甲11c如图是，要在可靠性和能左右完成考量。所以长链A阳亚铁离子能以为隔热防御系统，可预防带电粒子从钙钛矿剧里文件传输和取出。在多（PEA）2（MA）n 1 Pb n I 3 n +1钙钛矿中的pcb电路板层数越多n时，观察分析得到较高的性能参数，然而稳定可靠性较低。发展n  = 60个来源于准2D钙钛矿的日光能电池组在平稳性和机械性能相互实现了较佳取舍，验证无滞后性的AM1.5 PCE为15.3％。

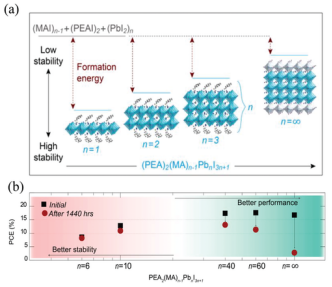

a）有不一样n值的（PEA）2（MA）n 1 Pb n I 3 n +1钙钛矿的晶胞的结构，出现了长宽高从2D（n  = 1）到3D（n  =∞）的发展。b）依据层状（PEA）2（MA）n 1 Pb n I 3 n +1钙钛矿的日头能手机电池的PCE做为n值的函数公式，这阐明渐渐n值的提升，耐热性受到了延长；因为，稳固性走低。

的使用比如脱色膦的增多剂需要利用钝化钙钛矿的爆露外层来进一点增強其长宽高，关键在于降其平稳性。需要采用了相溶长宽高的钙钛矿（0D，1D，2D和3D）有所作为降解层，以寻找到稳定可靠**的月亮能机 的较佳点。张等。用系数按层结构类型的0D QD，2D微米片和3D大块CsPbBrI 2钙钛矿生成的包括nm组成部分钙钛矿异质结的人工早上的光伏电池箱。现已表现出那样架构设计造成 有益于的可以对，才能造成 添加的光学流。3D–2D–0D搅拌日头能微型蓄电池的阴暗储备和运作维持性（在35％对于相对湿度下为25°C）都能够 了显著调理。
