石家庄杏彩体育平台 生物体科技不足我司不足我司是内地的聚合反应物、nm资料、PEG衍生物、环糊精、量子点、小分子材料和二亲嵌段共聚物生产商和销售商。供应冠醚类产品，大环醚类有机化合物，环糊精，杯芳烃，柱芳烃，杯吡咯，环状或笼状化合物，环碳氧化物，分子笼分子胶囊和索烃和轮烷等大环化合物。

环糊精性能化四硫化三铁Fe3O4磁体奈米阿尔法粒子(CD-ＭＮPs)的生成方式 说

**， 将６． ＴｓＯ—β-CD环糊精和ＡＰＴＥＳ－ＭＮＰ(西安杏彩体育平台 生物供应)； 接下来通过６－ＴｓＯ—β-CD环糊精的６为取代反应将两者偶连起来。 至此目标产物ＣＤ－ＭＮＰ制得（图1）。

分解成办法

为将β-CD环糊精原子核接到了ＡＰＴＥＳ． ＭＮＰ的表面， 将６． ＴｓＯ—β-CD环糊精（０． ０９４６ ｇ）和ＡＰＴＥＳ－ＭＮＰ（０． ０６０４ ｇ）消减于用原子核筛干热除水的Ｎ一甲基吡咯烷酮（Ｎ－ｍｅｔｈｙｌｐｙｒｒｏｌｉｄｏｎｅ， ＮＭＰ）３． ０ ｍＬ， mri治疗１５半个小時， 完后紧继续着参与ＫＩ（０． ００２ ｇ）， 将漂浮液预热至７０℃ ， 并较大机戒均匀搅拌装置。 反响将持续６小時后关闭均匀搅拌装置， 空气冷却至制冷， 参与３０ ｍＬ甲醇，重叠磁滗析３次， 将偶然所得的**设备ＣＤ． ＭＮＰ制冷下上传于机械泵干热器中。

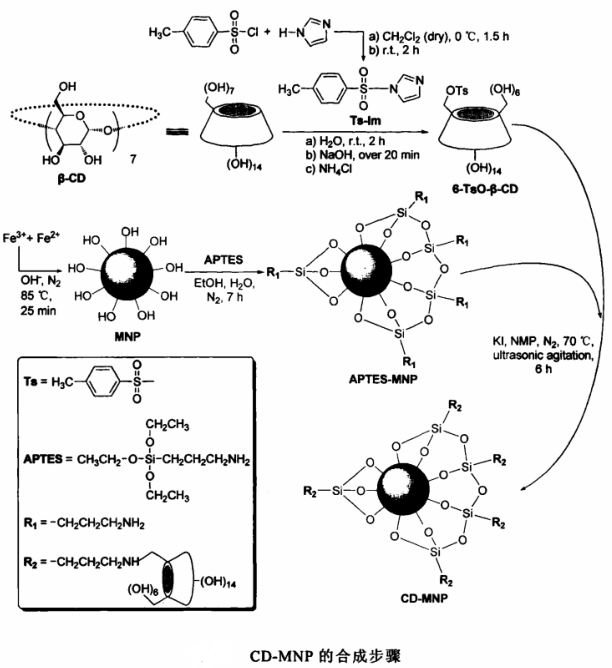

图1

采取散发出电子无线设备显微技木性（ＴＥＭ）乖Ｉ高判断散发出电子无线设备显微技木性（ＨＲＴＥＭｌ形象化的评判納米粒ｒ的长宽和形貌。 长为如图是， 图2ａ． ｃ是ＡＰＴＥＳ． ＭＮＰｓ的散发出电镜图； 图2ｄ—ｆ是ＣＤ—ＭＮＰｓ的散发出电镜图。 从图下， 在较低的判断率Ｆ， Ｌ叮以分析到包括好的形貌的粒了。 ＡＰＴＥＳ－ＭＮＰｓ和

ＣＤ—ＭＮＰｓ的粒度均在ｌ ３ ｉｌｍ差不多。 Ｋｉｍ论述组新闻， 选用共积淀法， 在惰性环境下， 控住Ｆｅ２＋和ＦｅＨ水溶液的不一样的反麻前提， 能能分离获取６ ｎｍ和１２ ｎｍ的Ｆ０３０４奈米级微粒。 在当中， ６ ｎｍ的微粒是在在常温下制备； １２１１１１１的微粒是在８０℃下制备【２６】 。 本小作文巾结论与Ｋｉｍ论述组新闻的进行实验结粜保持一致。 １ ３ ｎｍ左有的粒度来不及在Ｆ０３０４吸引力奈米级微粒的超顺吸引力条件（少于２０ ｎｍ）［１７， ３８， ３９】 。 在图３ ４ａ， ｂ中能能观察动物到， 吸引力粒了的粒度分布图制作条件窄， 只不过伴随未加单单从单单从面活力剂， 有一个定层次的探亲现状情况。 在ＴＥＭ视场条件内少许微粒具备护壳， 其原因将会是ＡＰＴＥＳ的蛋白质水解单单在奈米级微粒的单单从单单从面引起单面的ｓｉ． Ｏ网状组成部分组成部分， 该组成部分层较薄， 不可能在ＴＥＭ中测量。 该组成部分构造于举手图３． ２中。 逐渐调小4的倍数的增高， 在ＨＲＴＥＭ中， 丰厚察动物到Ｆｅ３０４晶格（图３． ４ｃ）。 图３． ４ｄ． ｆ中， 能能测量到显著的核壳组成部分， 用方向箭头面向的暗色松散层清楚可以说的包围于浅棕色的Ｆｅ３０４外。 这时伴随３－ＣＤ的团伙的尺寸规格在１ ａｍ差不多［２】 ， 该指数值与吸引力核的的尺寸规格具备比性。 该图只是为３－ＣＤ获得成功覆盖与吸引力微粒单单从单单从面的随便出轨证据。 图３． ４ｃ， ｆ中， ＡＰＴＥＳ． ＭＮＰ和ＣＤ． ＭＮＰ的选区智能衍射图案（ＳＡＥＤ）揭示， 二种试样的核均为奈米级晶。 其巾的数据库数据信息经计算方式与ＸＲＤ符合合。

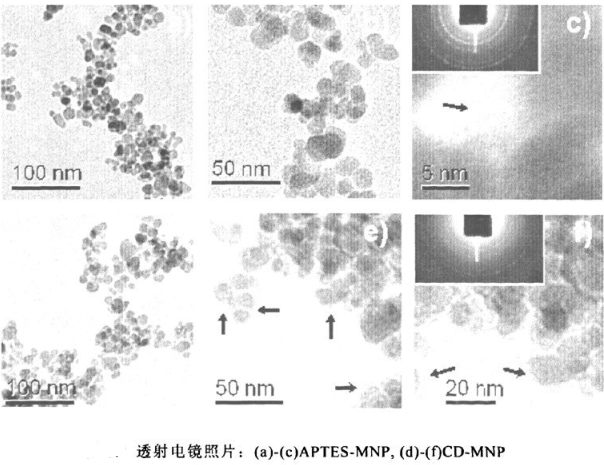

电子散射电镜（ＴＥＭ）定量分析图谱

图2

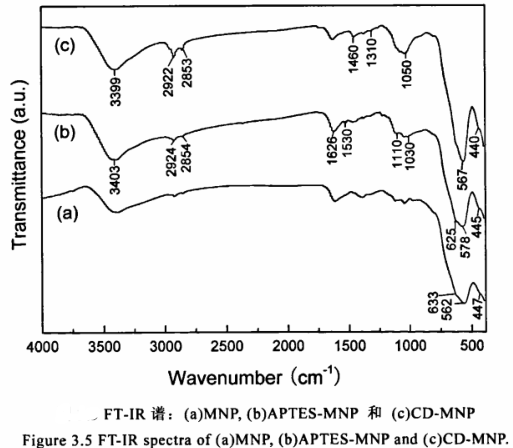

傅里叶改换红外(FT-IR)光谱图

图3
