纺织染料敏化太阳光能容量电池（缩略词DSSC）特征提取**率、低价格的特征而面临了诸多的重视。DSSC的极为首要组合而成地方有：导电玻离基低、微米图片尺寸的半导聚酯溥膜、光敏化剂、对工业和钛电极液。这其中，充当负极的半导聚酯溥膜是极为首要的地方，一块儿优良的负极聚酯溥膜装修材料大概都具有：相对较大的比接触面积、与染色剂和钛电极液配比的带隙和较高的微电子转移率等。TiO2贴膜相关材料是整个移动宽带隙半导体材料中自然的本身。TiO2颗粒肥料范围内产生巨大的晶界和氯化钠晶体弊病，造成的巨大载流子被黏结材料掉，与载流子在所有表层均产生多种系数的黏结材料想象，造成的TiO2基DSSC的光電工作效率有些人有些事难转型升级高。

实现对近似半导体器件能力的ZnO，SnO2，In2O3和Nb2O5等建筑材料的探讨显示：ZnO也就是一名十分的优秀团队的待选者。其光电科技性能方面与TiO2十分的类似的，带隙十分的相近的字（TiO2的带隙为3.2eV，ZnO的为3.37eV），且ZnO的电子设备迁址率比TiO2的大好四个个数据级。再者，ZnO 具备着形貌结构的多变、非常易操作光催化原理的特点，即经过简单的调节作用实验操作先决条件和叁数是可以光催化原理出几种形貌的ZnO納米架构，如納米棒阵列、納米管、等级微球、納米线、μm花等。不过跟TiO2基DSSC好于， ZnO基 DSSC光電转为率从未数低。这是因为纯ZnO薄膜和珍珠棉的不住判定（ZnO外壁的氧粘附用途会外壁的产生外壁的导电率发生的转化），因为引进参杂属性Al来提纯n型ZnO组成。将AZO薄膜和珍珠棉火成岩在ITO的玻璃衬底上，按照干预参杂浓硫酸浓度赢得具备有非常好光电科技能力的AZO基DSSC。

Al掺入对ZnO晶面中选优发育还有晶粒性的直接影响

纯ZnO和AZO胶片上在统一衍射角下的检测到低面能的（002）晶面，且沿c轴定向的生长的属性逐渐参杂Al有机废气浓度上升到1.5 at%而变得愈加愈加**，然而Al酸度已经增多其峰强就着手变小。当Al含量加强到1.5 at%时（002）晶面峰强提高代表有Zn2+被Al3+所代替，而更强掺入有机废气浓度下膜凝结度还越差是可能Zn2+ (0.074 nm) 和Al3+(0.054 nm)正离子直径对于最大而呈现了内扯力。且近年来Al密度单位的提高，结晶体内公司的容积的位错线提高，解释晶格内的瑕疵密度单位提高了。

Al/Zn的原子团核查聚酰亚胺膜漆层形貌的关系

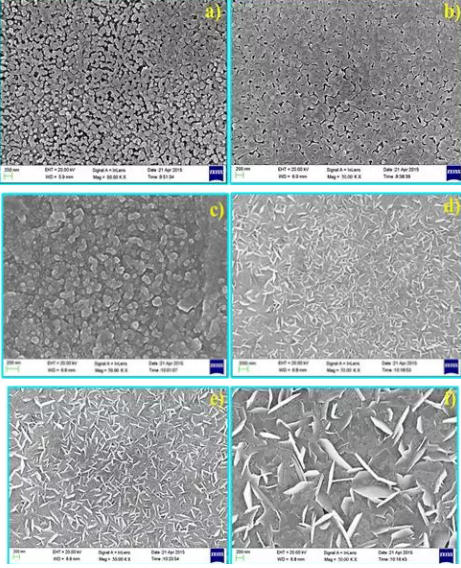

图2（a-e）为有所差异的Al夹杂着渗透压下AZO的FESEM图。a图，纯ZnObopp薄膜外观光滑，粉末形壮为六方，且为奈米级多孔空间结构。b图， 0.5 at% AZO塑料薄膜和珍珠棉，其是联续、低密度的塑料薄膜和珍珠棉，金属材质晶粒逐年递增，科粒形壮不规范，且和1at% AZO膜同样存在着颗料回国探亲现状，如下图所示c。关注看到夹杂Al氧化还原电位增长，小粒外形从六方变得块状的納米多孔构成。说清楚Al/Zn的氧原子对比聚酰亚胺膜的外层形貌起着而界定的作用。FESEM图展示贴膜兼备多孔性，这孔隙度结构的增大了纺织染料原子核的吸附性量，而使增大了光的捕捉率。进行AZO塑料薄膜的顆粒长宽分布点柱形图获知，渐渐Al参杂有机废气浓度上升，金属材质晶粒的尺寸扩大。

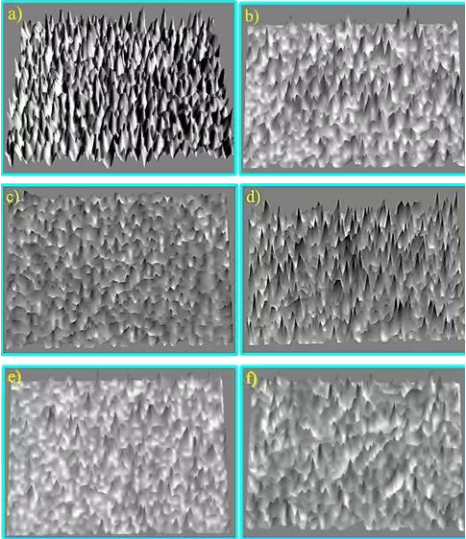

图3为纯ZnO和AZO的FESEM的三维图像视图。a图示，纯ZnO溥膜由想着c轴选聘种子发芽的柱形納米框架构造。而随着时间推移Al的掺杂浓度升高，c轴的择优取向逐渐变差。

高的比面上积和孔喉率是可以活性染料活性炭吸附量，激发光电产品效能。从图里获知，1.0at%-AZO复合膜兼有较高的孔隙度率，所以需要吸咐较多纺织染料来增加微电子转变成效果。且很显眼地知道2.5at%-AZO的表层孔隙率率较低，由于其纺织染料吸出量也低。

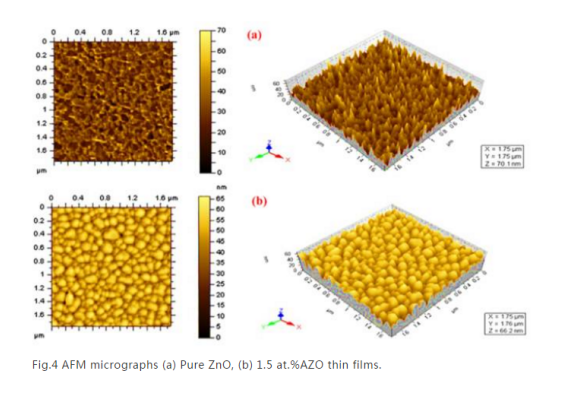

二维AFM图彰显薄膜和珍珠棉有的是低密度的，且晶体尺码数据分布均衡，仅是添加AZO的晶粒大小尺寸规格比纯ZnO的大。从三维立体AFM该图了解到纯ZnO复合膜是由围着(002)晶相择优录用种植的柱形粒状成分。而AZO膜是由科粒物长宽比更重的岛状微米科粒物组成了。优于纯ZnO，AZO溥膜的外观很糙度缩减。且1.5at%-AZO在这一岛状nm探亲体结构特征拥用了越大的比外表面积和孔隙率率，促使了颜料原子的吸引，可延长聚酰亚胺膜的光电技术安全性能。

重参杂会引致费米能级迈入导带，光吸附边的遭受移位，引致的遭受莫斯因素；及其新的混合咨询中心制造，载流子氧化还原电位降，的遭受带膨胀的现象。且渐渐Al溶度的新增，pet薄膜的面上变厚度从14.6nm减小至12nm。PL进行分析推测保护膜中存在的近带边扩散和消化峰与膜内多量的偏差管于。伴随Al渗透压从0增多到1.5at%，胶片参比电极的电阻值值率降底，载流子氨水浓度和智能电子迁出率都增大。而在高参杂情况下，胶片的电阻值值率增大，可能是可能被晶界处发生的极富的接地的Al钝化物屏蔽开动了。用石榴颜料敏化的AZO透气膜弄成的DSSC赢得了1.02%的光電效应。然而证明，AZO溥膜还具有比较特殊的纳米技术设备构造（斑片状设备构造），从而提高了DSSC的光电产品准换使用性能。

成都杏彩体育平台 怪物是集检查是否科研开发和个性定制与三合一的高科技化信息检查是否集团公司,含检查是否化学药品和服务的科研,产出,售卖等.在当中光学装修文件含生产里头体,聚合反应物光学,钙钛矿,OLED夜光等装修文件。

一些产品设备

室温碳参比电极浆料恒温碳参比电极浆料18NR-T浆料30NR-D浆料甲胺乙酸盐MAAc甲胺甲酸盐MAFm正丁胺碘BAI甲胺氯(MACl)甲胺碘(MAI)甲胺溴(MABr)乙脒碘AAI甲脒碘(FAI)甲脒溴(FABr)甲脒氯(FACl)6-氨基己酸碘6-AHAI5-氨基戊酸碘盐5-AVAI5-氨基戊酸溴盐5-AVABr苯乙胺碘盐（PEAI)苯乙胺溴盐（PEABr)1-萘乙胺碘盐（NEAI)1-萘乙胺溴盐（NEABr)碘化铅(II)溴化铅(II)氯化铅(II)乙酸铅碘化亚锡(SnI2)溴化亚锡(SnBr2)碘化铯CsICH3NH3PbI3旋涂液CH3NH3PbI2Cl旋涂液CH3NH3PbI2Br旋涂液CH3NH3PbBr3旋涂液FAPbI3旋涂液N-环己基-2-吡咯烷酮四苯基碘化膦1,8-二碘辛烷聚乙稀吡咯烷酮（PVP)聚乙稀醇缩丁醛环氧树脂PC61BM咖啡色粉状,>=99.5%PC71BM,红褐色粉丝,>=99%PTAA

以上内容来自小编zzj 2021.1.29
