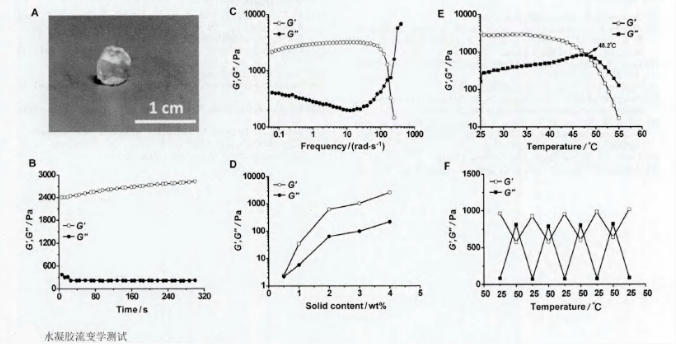

基于 DNA自组装的原理,为验证两种组装单元(聚多肽-DNA和G-四联体两种组装基元)能否通过粘性末端互补形成水凝胶,取等物质的量的聚多肽-DNA和L2-DNA储液,在100 mmol/L Tris-HCI缓冲液(pH=8.0),100 mmol/L KCI环境下混合,可观察到混合物由溶液态很快变得粘稠,*终成为块状透明的凝胶态(如图A).同时,通过流变学时间扫描测试(如图B),该样品的储能模量(G')远远大于其损耗模量(G")、表明水凝胶的形成．并且,通过流变学频率扫描测试(如图C),该水凝胶两种模量随着剪切频率的变化而出现屈服行为.此外，如图D所示,水凝胶的力学强度随着组装体浓度的增加而增强,水凝胶形成的*低固含量为0.5wt%．随后,我们研究了温度改变对水凝胶状态的变化情况.如图E所示,水凝胶样品的储能模量G'和损耗模量G"随着温度的升高而缓慢降低,*终曲线的交点即为水凝胶由凝胶态变为溶胶态的转变温度,转变温度为48.2℃.同时,为研究该水凝胶是否具有热可逆性质,我们分别选取50和25℃作为两种流变学变温扫描测试,如图F所示,该水凝胶出现多次凝胶-溶胶相转变过程.而且,在经历了多次相转变后,相同温度下的模量值G'或G"变化都不大,表明该水凝胶样品所具有的热响应的相转变表现出高度的可逆性.相关产品目录：

聚乙稀醇(PVA)/壳聚糖(CTS)/阳极氧化纳米材料(GO)复合型水凝露球PNIPAM/碳纳米技术管(CNTs)塑料水疑胶聚乙稀醇(PVA)/聚乙稀基吡咯烷酮(PVP)二元符合水疑胶温敏性玻璃大豆蛋白/聚Ν-异丙基丙烯酰胺塑料水抑菌凝胶订做聚丁二烯醇/壳聚糖/纳米技术羟基磷灰石(PVA/CS/n—HA)包覆水抑菌凝胶大豆种蛋清(SB)基pp水抑菌凝胶枯草菌脂肽钠(SS)/丝素蛋白酶(SF)组合水疑胶纳米技术纤维棉素/聚丁二烯醇(CNFs/PVA)组合水疑胶nmHA/PVA多孔混合水抑菌凝胶奈米仟维素(CNFs)-聚乙二醇(PEG)/聚丁二烯醇(PVA)pp水凝胶的作用壳聚糖/显示屏(CS/LC)分手后复合水妇科凝胶私人定制壳聚糖/聚氯乙烯醇(CS/PVA)塑料水抑菌凝胶PHEMA/CPC 结合水凝露mahPEG800mah-AM-DMAEMA三块共聚结合水凝露丝素蛋白质食物纤维/聚n-异丙基丙烯酰胺(pnippam)结合水疑胶SA/PAM/GOnm符合水凝胶的作用SA/GT/CSpp水疑胶载药微球胶原/钝化半透明质酸酶pp水凝胶的作用个人定制聚甲基亚克力-氧化物锌mZnO/PAAmnm抑菌剂复合材料水疑胶聚(N-异丙基丙烯酰胺)/海藻颗粒酸钠/超轻粘土分手后复合水凝胶的作用(PINPA/SA/Clay)豆制品溶合核蛋白/琼脂糖组合水凝露订做PEG-IPDI-PVA/Laponite基微米结合水凝露聚氯乙烯吡咯烷酮/黏土奈米和好水妇科凝胶私人定制藻类酸钠/多壁碳纳米级管分手后复合水凝露球(SA/MWNTs)腐蚀石墨烯材料/聚(N-异丙基丙烯酰胺)混合水凝露PNlPAM/GO3-氯-2-羟丙基前三基氯化铵壳聚糖混合水疑胶(HACC/PVA/PEO)胶原-聚丁二烯醇(PVA)黏结水疑胶聚乙稀醇(PVA)-蚕丝(Silk)和好水抑菌凝胶儿茶酚基缔合物-废金属结合水妇科凝胶PVA-DOPA半胶原/胶原蛋清/聚乙二醇HA-PEG包覆水妇科凝胶P(DMAA-co-MMA)/Nano-SiO2符合水妇科凝胶聚N-异丙基丙烯酰胺/聚甲基丙烯酸酯/腐蚀石墨稀(PNIPAM/PMAA/GO)包覆水抑菌凝胶黏土基納米塑料水抑菌凝胶PVA/PAA/BC结合水凝露CMCS/PNIPA/超轻粘土nm结合水疑胶聚丁二烯醇PVA基和好水凝胶的作用聚乙烯塑料酰胺/增韧微米人造硅酸镁结晶(NCC)微米结合水凝胶的作用壳聚糖/液晶显示器(CS/LC)复合型水疑胶PVA/季铵盐壳聚糖分手后复合水抑菌凝胶yyp2021.1.27
