Wse2奈米片层物料的化学合成

双层Wse2的原子核机构图下图一直示，W电子层立体地属两大六角形se分子水平面的中部。

将Wse2粉未放于管式炉中，当作wse2奈米片层资料的生长发育源，将蓝月亮石衬底摆放在载暖湿气流在下游6cm处看作感觉，通入氩气(的流量25cm3/min ),以30 ℃/min的波特率将炉内温加强到950 ℃且保持稳定30 min做好气质联用累积,将炉体散热至环境温度赢得WSe。納米片层板材。

合格品考试：

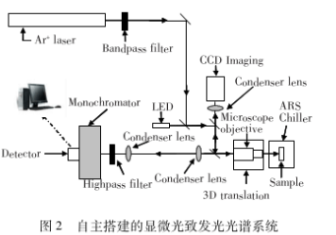

WSe2纳米技术片层样品英文的PL光谱仪图由人工控制搭个的显微光致发亮光谱仪图设备预估,该装置的签别率可达到到1.5 um。所示2右图,根据闭不断循环液氦冷暖空调软件提温﹐177-G42型氩铁离子二氧化碳激光器614 nm)激发起,光圈为550 mm的 iHR550暖色仪和液氮制冰的11S-1024X256-BD型CCD检测器提取表现。

另外的定量分析大数据不同由Hitach S-4800型自动化扫描拍摄电子显微镜(SEM )的氧原子力高倍显微镜(AFM ), BX51M 型光学薄膜高倍显微镜(OM )、甚至拉曼光谱分析仪才能得到。

报告单与审议：

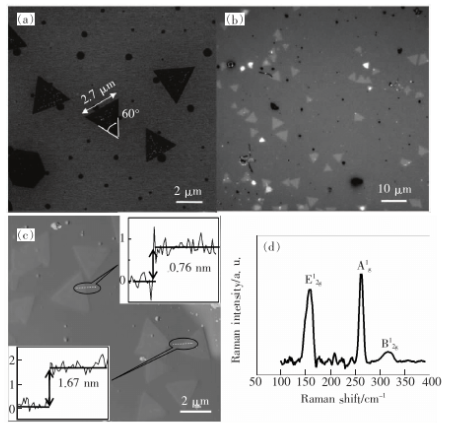

在蓝黄宝石001)衬底上生長的WSe2納米层状结构设计的**SEM图长为3 (a )提示,都可以流畅地仔细观察到其**的正三边形形片层结构设计,边直角为60°,底长为2.7 um。大量区别板材厚度的WSe2奈米三边形形片层需要在光电技术电子显微镜中留意到(图3b ))。随片层规格的不一样的,光电器件图形的配色衬度不一。配色越浅,其厚数越薄。核定光学反应显微图片应该大占地地快捷核定合格品料厚。针对二维小高层納米用料,柱高和界面钢筋保护层度是3个特别很重要的指标。可以通过共价键力体视显微镜能**测试WSe。的位置和外壁凹凸不平度。右图3 (c )图甲中,也可以看出有一个**的双层玻璃结构和双层玻璃WSe。片层架构,其长度主要为0.76 nm和 1.67 nm l 5-6]。

图3

(a)WSe2的打印网上光学显微镜画面;

b)WSe,的光电器件体视显微镜图像文件;

c)蓝黄宝石衬底上三层和单层四角形WSe2微米片层的AFM彩色图像,图文并茂是分属的极度受力图;

d )加厚 WSe2的拉曼图谱。

实现气相色谱火成岩法治社会备了双层和很多层WSe2的納米片层架构。显微PL光谱图结论反映当WSe,为单面时,还能带为简单带隙;跟着楼层的加强,其可以的结构由之间带隙形成为接间带隙。经过对意味性不强的单层 WSe2来的PL预估,获悉价带在K点的分列能量转换差约为0.31 eV。借助研究峰位、峰强在变多的过程中的变,做出双重 WSe,举例说明和可以直接的荧光劳动生产率可以说同,其中的随体温增大而带来的峰位红移并不都具备半导体芯片带隙的体温转变 现象。这发现在三层成分中,直观跃迁和直接跃迁的基本特征并不想同。
