打造提升 互转高效率的路线：片式全钙钛矿叠层早上的太空能热水器電池（转）

单支全钙钛矿叠层阳光直晒能微型蓄电板带来好几个种提高了改变质量的前提条件，跨越了单结微型蓄电板的制约。将质量、不均性和稳判确定运用在一块是一个个为重要的先期方式方法，但在窄带隙比调铅锡钙钛矿子微型蓄电板中，鉴于障碍规格高且更易脱色，以至于构建某种阶段目标兼具击败性。展现表面上锚定俩性正阴阳离子分子式同一改善质量，不均性和窄带隙子微型蓄电板稳判确定。俩性正阴阳离子抗脱色剂可**Sn2+被氧化和钝化混合物铅锡钙钛矿膜金属材质晶粒外层的不足，使单结太阳什么能容量电池的效果起到21.7%(认真为20.7%)。在1 cm2的全钙钛矿叠层电池箱中，进这一步取得了24.2%的安全认证利用率，在0.049 cm2和12 cm2配件中，實驗室测量的更换率分为为25.6%和21.4%。在周围环境生活条件、两个地球光照度下，在电子器件工作温度54-60℃下启动5001天后，封裝的叠层器材可做到其缺省效果的88%。

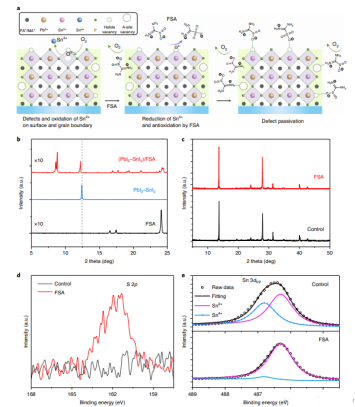

甲脒亚磺酸（FSA）的铅锡混合式窄带隙钙钛矿膜的定量分析。

a. FSA进行处理的相混铅锡钙钛矿膜在晶粒大小外观(还有膜面和晶界)抗硫化和缺陷报告钝化关心图。A位点体现钙钛矿中的一价阳铁离子。b. (PbI2 -SnI2)/FSA膜的XRD。斜面虚线说混和PbI2-SnI2bopp薄膜的衍射峰座位。c. 控住组和FSA钙钛矿膜的XRD。d. 操作组和FSA钙钛矿膜的S 2p XPS光谱分析。e. 调控组和FSA钙钛矿膜体现在氧气中约1015分钟后的Sn 3d5/2 XPS光谱仪。

纯铅PSCs在的效应、安全稳相关性和可扩充性上直接提供了上升。对于那些全钙钛矿叠层太陽能微型蓄锂电策略而言，建立这融入还一个主要的首选问题，但基于铅锡结合窄带隙子微型蓄锂电的实验中，某些个人目标的建立因为了控制。结合铅锡钙钛矿中载流子外扩散间距已上升到几微米换算，但其在太陽能微型蓄锂电中的的效应仍在或远低于~21%0(其理论体系PCE**与铅PSCs等于)。混合物铅锡钙钛矿的手段有必要消除Sn2+腐蚀的毛病，发生在透气膜成果以前，一年后和然后，以及在低含量的氧工作环境下。近年来学习了抗腐蚀含有剂，如SnF2、SnF2-吡嗪搭配物和羟基苯磺酸，以减轻纯锡和交织铅锡钙钛矿中与Sn2+氧化的相应的的异常现象体积。随后，锡配量防止了相溶Pb锡钙钛矿喷墨墨水析出前的Sn2+空气氧化疑问。的分析呈现，只不过在沉淀具体步骤中，Sn2+也会被防氧化，这个是是由于在相关材料粗加工操作过程中溶液的的功效。这就符合要求在混合型的Pb-Sn钙钛矿膜的晶体操作环节中，还有最后的晶体操作环节中，都会有如何应对Sn2+氧化的的策略性。

制造技术**含锡钙钛矿的另一类个挑战模式出自于其的不不均形核和快速的沉淀。这引起了交织的Pb、Sn钙钛矿透明膜中弊病态比热容较高，同时在大衬底上生长时透明膜线质量的不竖直性。弊病晶粒度表面层易引发问题和Sn2+空气氧化，这不良于搅拌铅锡PSCs和全钙钛矿叠层的维持性、热效率和的专业化。

假如在涂膜整个过程中使晶粒大小表明的缺点钝化，并使表明锚定的钝化原子核强列保存以**Sn2+阳极氧化，则混杂的铅锡钙钛矿的质和安全可靠稳定性分析需要同时会得见增强。只要重置钝化氧分子会缓解析出方式，pe膜的均性将会得见增强。

FSA的Pb-Sn窄带隙钙钛矿膜的载流子的动测力与匀性。

在窗玻璃柔性板上形成沉积的掌握组和FSA钙钛矿膜的稳定PL光谱图(a)和日期签别PL衰变(b)。c. 在800 nm光谱的各个后果的90 fs光脉冲造成的充分调动后精确测量的FSA钙钛矿膜瞬态飞秒OPTP。对累积在夹层玻璃柔性板(长宽比为2.5×2.5 cm2)上的保持组和FSA胶片的PL強度激光散斑(e)和变小廊坊可耐电器有限公司的PL影像(f)。

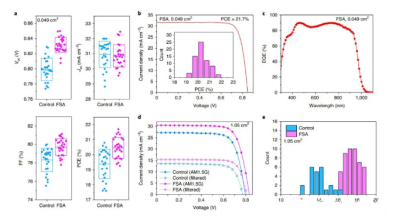

Pb-Sn混杂窄带隙日能电池充电的太阳能发电性能参数。

a. 相对较控住组和FSA窄带隙日头能容量电池(占地面积为0.049 cm2)在是一样的开机运行时间段(每样类行26个元器件封装)的光伏系统性能方面。反扫描器下FSA阳光直晒能电池箱的J-V曲线图。c. FSA器材有效的EQE光谱图，積分功率Jsc为31.5 mA cm−2。d. 在AM1.5G和联通宽带隙钙钛矿滤波户外照明下检测的的把握组配件和FSA电子器件(表面积，1.05 cm2)的J-V的身材曲线。e. 24个照表组和47个FSA太阳队能微型蓄电池(空间1.05 cm2)的PCEs柱状体图，年均PCEs都为13.9±1.0%和17.5±0.8%。

Newport测试的铅锡相混窄带隙钙钛矿太阳时能充电电池的v认证結果。

经安全认证的PCE为20.74%，兼有低回滞(正面复印:Voc=0.842 V, Jsc=30.59mA cm-2, FF=80.1%， PCE=20.63%;反方向扫苗: Voc=0.839 V, Jsc=30.63mA cm-2, FF=81.1%， PCE=20.84%)。

单面钙钛矿叠层阳光能锂电池的太阳能光伏使用性能。

a, b. 全钙钛矿叠层日光能电池板的成分示用意图(a)和横横截面扫描机电镜画面(b)。c. 保持组和FSA集成电路芯片太阳什么能电板的J-V斜率(空间，1.05 cm2)。d. FSA产品的EQE申请这类卡种曲线提额。前后左右子蓄电池的Jsc积分卡直流电区分为16.1和15.7 mA cm−2。e.  36个对应组和40个FSA叠层太阳光能充电(1.05 cm2)的PCEs柱型图。的平均PCEs分别为为21.1±0.7%和23.9±0.6%。f. 规模为0.049 cm2的FSA叠层元器的J-V斜率。g. 稳定可靠的工作效率模拟输出的FSA叠层电池组(0.049 cm2)。插画为63个配件PCE匀称，月均PCE 24.6±0.4%。h. FSA元件的EQE拟合曲线(0.049 cm2)。左右侧子电瓶的Jsc会员积分直流电压都为16.1和16.0 mA cm−2。i. 总面积为12 cm2的FSA叠层锂电池的J-V曲线美。配图屏幕上显示相关的器材的照片头像。反扫PCE为21.4%，Voc为1.958 V, Jsc为14.8 mA cm−2,FF为73.8%。

全钙钛矿叠层太阳队能动力电池的豪迈场景和操作相对稳界定。a.未封装形式叠层地球能电池箱贮存在空气湿度约为20%的吹干区域大气质量中下的光伏太阳能能力变动。b. 在气温为30-50%的自然环境的空气中，在完完全全模拟训练的AM1.5G太阳光照环境下(100 mW cm−2, Xe灯模似器)连续式追踪定位封裝叠层太阳系能蓄电池500小的时候以上的的MPP。比组/ ALD-SnO2、FSA/BCP和FSA/ ALD-SnO2默认PCEs区别为21.8%、24.3%和24.4%。基于太阳的光能光照下的低热，功率器件执行时室温在54-60℃差不多。主设备运作无攻击空气冷却，区域热度做到在25℃左右两边。的面积为1.05 cm2。
