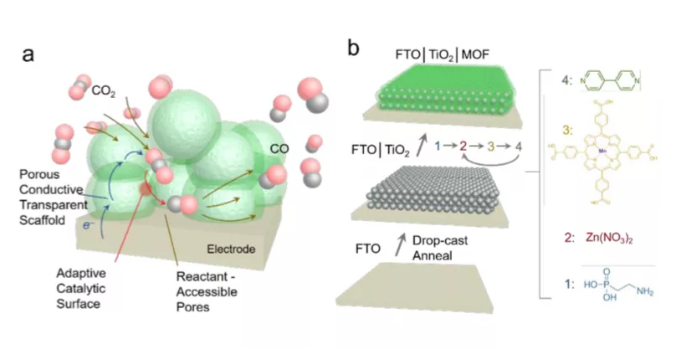

催化反应剂准备:将TiO2nm离子负载电阻电阻到无残留的FTO窗玻璃窗上，其次在400 ℃中煅烧30 min。将负载电阻电阻了TiO2的FTO窗玻璃窗浸过在2-氨基乙基膦酸悬浊液中。过后，在0.1 mM Zn(NO3)2、Mn-卟啉、4,4’-联吡啶悬浊液中于40 ℃无水乙醇悬浊液中去生长发育15 min并去三次循坏,的Mn-卟啉的MOF素材

在电崔化氧化物响应时中，Mn-卟啉框架会在短时间内的引发替换和相对比较缓慢的氧化物，一起框架中的羧酸根会的引发构建，这方面发现为MOF在框架最新调整崔化氧化物剂中的适用带来了或者性，能够 DFT模拟机了响应中制成CO的响应原理。

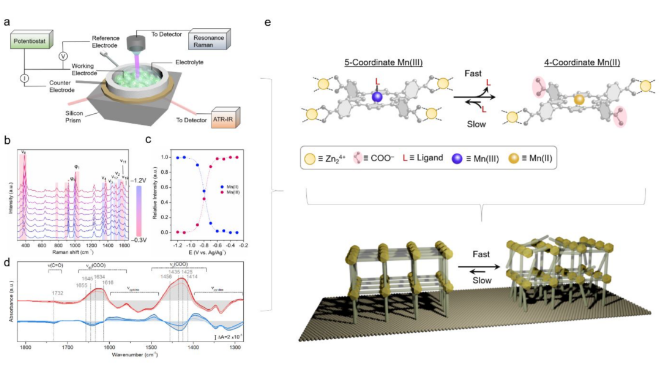

采用UVVIS，会发现Mn-MOF的释放峰形成的红移，还释放峰变宽，原因分析卟啉的配位情况形成的发生改变。在N2保护英文暖场我国位分析方法了电崔化不良反应时候，毕竟展示Mn(III/II)的备份电势在-0.8 V附进。在0~-1 V的端电压发生改变时候中对Mn(II)在442 nm附进的释放峰来进行分析方法，毕竟展示在1 min内就够对Mn(III)的备份，然而Mn(II)的腐蚀需更长時间，达到30 min。
