四羧基苯基卟啉铜敏化P25奈米二氧化物钛(CuTCPP/P25)的研究探讨制作办法P25正确解决：将企业P25粉丝不能溶解分馏水里面，于150℃水热正确解决10小时候，降温至高温，离心力隔离乳浊液，分馏水洗衣，在80℃包夜皮肤干燥，达到粉色粉丝, 标出为P25m。

5,10,15,20-四(4-羧基苯基)卟啉（TCPP）的制备：取6.08g（40.5mmol）的4-甲酰基苯甲酸和2.8g（40.5 mmol）重蒸吡咯加入120ml丙酸，加热回流2小时。随后将反应后混合物冷却至室温，加入150ml甲醇，同时冰浴冷却搅拌0.5小时。离心分离得到沉淀，用甲醇和加热的蒸馏水洗涤数次直至滤液澄清。将得到的紫色粉末在80℃的烘箱中干燥12小时，制得TCPP。

CuTCPP的制备：将TCPP (0.261g, 0.33mmol)和CuCl2•2H2O (0.31g, 1.82 mmol)在DMF中回流5小时，冷却至室温，得到红色溶液，沉淀离心并用蒸馏水洗涤直到滤液澄清，真空干燥，得到红色固体即为铜（Ⅱ）四羧基苯基卟啉（CuTCPP）。

CuTCPP/P25m催化剂制备：将相应质量比的P25m和CuTCPP加入到乙醇溶液中，在90℃下回流5小时；再将反应混合液冷却、离心，并用乙醇洗涤直至滤液澄清，以除去过量的CuTCPP；然后在80℃下干燥，制得CuTCPP/P25m，CuTCPP/P25制备方法同上。

铜(Ⅱ)四羧基苯基卟啉敏化P25纳米技术二钝化钛的性能公测：

将商家P25进行水热解决的手段，能够单单从表面羟基础量新增P25m。最后将P25和P25m各与各种不同的服务高质量的CuTCPP在甲醇硫酸铜溶液中循环，能够各种不同的服务高质量比的CuTCPP/P25和CuTCPP/P25m。CuTCPP与P25 和P25m进行有机化学键连接 ，该促使剂被使用于光促使CO2恢复备份，呈现出**的恢复备份产CH4耐磨性。耐磨性測試表面，在300W 氙灯下，CuTCPP/P25m促使抗逆性较纯P25m，CO2恢复备份耐磨性很大升高。之中0.5％CuTCPP/P25m恢复备份成品率各为19.39 CH4 μmol/g/h、2.68 CO μmol/g/h，之中较纯P25m促使输出CH4的量升高了约46倍。

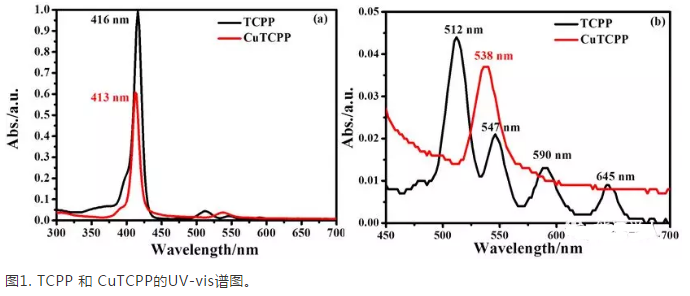

TCPP 和 CuTCPP的UV-vis谱下图分别为展现各种释放释放屈服抗弯强度的释放峰S带（强）和Q带（弱），这在卟啉S带的摩尔消光数值欧亚于Q带的摩尔消光数值，之所以释放屈服抗弯强度各种。与TCPP相较，CuTCPP的Q带释放峰的数量统计增多，在413 nm和538 nm处展现5个新峰，这金屬卟啉的型成的图标。在TCPP环的十个N水分子生物生活生态不正确称，之所以Q-带显示4个释放峰。与此反过来，当TCPP十个N水分子与金屬Cu2+阳离子配位后，其位置呈对称轴性多，N水分子生物生活生态雷同，CuTCPP的Q带增多为7个释放峰。

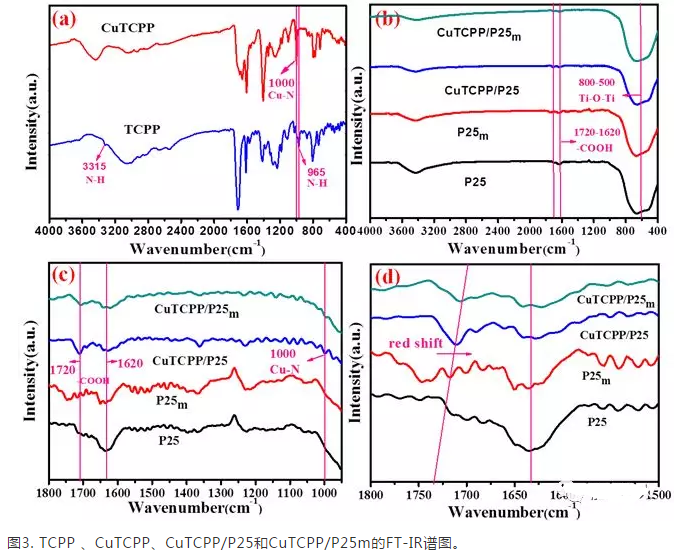

FT-IR谱图上，TCPP 的N-H抖动峰展现在3315 cm-1、965 cm-1。当转变成金属材料材质卟啉络合物CuTCPP时， 3315 cm-1和965 cm-1左右的释放峰消失不见，而在1000 cm-1左右展现新的Cu-N共同点峰，是卟啉配体与金属材料材质铁离子转变成络合物的通常共同点。在复合型催化氧化剂CuTCPP/P25m的FT-IR谱图上，此外也存在的CuTCPP的共同点峰。

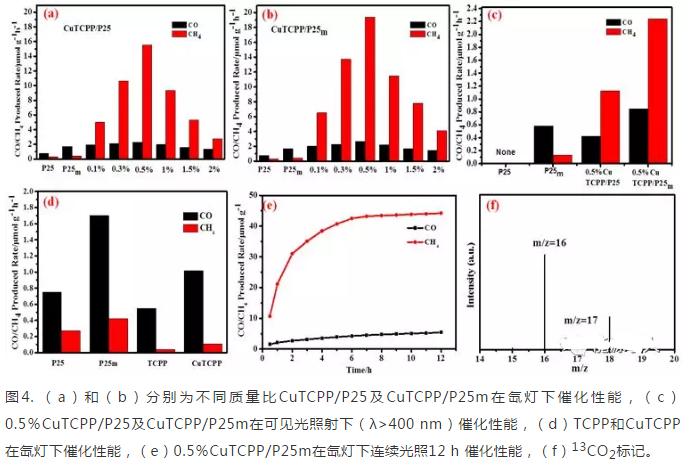

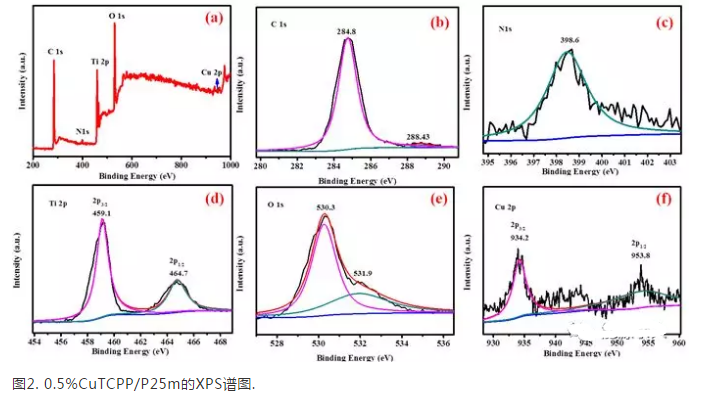

利用所诉性能参数测量出现了，某个安全性能比下CuTCPP/P25m的崔化生物依赖于CuTCPP/P25，这也许 是是因为P25m外层上升的羟基使粘附了更多的的CuTCPP，使其崔化生物上升。有差异安全性能比能力下，0.5% CuTCPP/P25m极具崔化生物，其劳动生产率分辨为19.39 μmol/g/h 的CH4 包括2.68 μmol/g/h 的 CO。同時对 0.5% CuTCPP/P25m累计光线12 h出现了，其始终保持稳定崔化生物。13CO2放射性同位素追踪定位测试得出结论，通入的CO2是其呈现全过程中碳源。

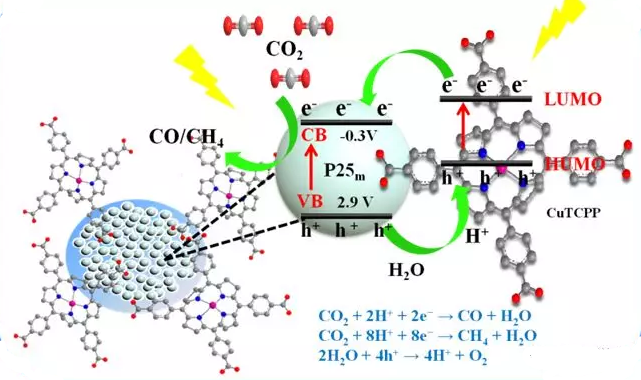

图5. CuTCPP/P25m还原故宫场景不可逆性图结语：

用水热的方法对P25m改性后，与CuTCPP回流成功制备CuTCPP/P25m催化剂。性能测试发现，该催化剂在300 W 氙灯下表现出CO2还原产CH4能力。通过进一步机理分析发现，铜（Ⅱ）四羧基苯基卟啉（CuTCPP）有助于提高P25的光吸收能力及光生电子和空穴的分离效率。此外，含有羧基的卟啉分子与P25表面羟基通过化学键联接，从而提高了材料的催化活性和稳定性。
