聚乙二醇改良纳米级锰锌铁氧体(制得的方法)

以PEG-6000为增韧剂,选择生物学共滤渣.法治建设备Mno.gZno.zFe2O,奈米科粒。光催化原理获得的锰锌铁氧体呈圆形,差不多粒度为80nm,分离性最号，饱合磁化比强度达41emu/g.

制备方法

①依照规定配法不同秤量25gFez(SO,)z●7H2O、2.66g ZnSO,●7H2O和6.25gMnSO,●H2O,

用去化合物水熔化分解后转换到三口烧瓶中。

②在95C加热搅拌,在此过程中加人适量的NaOH溶液，恒温反应2h(制备经PEG改性的锰锌铁氧体时，只要在加人NaOH溶液前,加人2gPEG-6000,反应2 h即可)。

③反馈实现后,冷却,过滤,分别用蒸馏水、无水乙醇洗涤3次。在90 C烘干,在瓷研钵中磨细后得到锰锌铁氧体粉末。

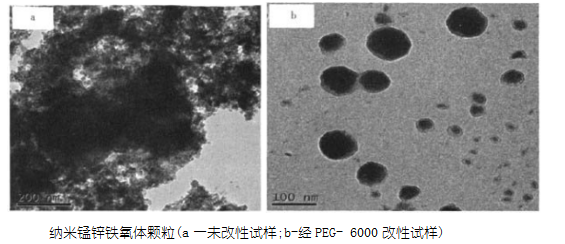

奈米锰锌铁氧体PEG-6000渗透型左右侧的TEM图
