硫化锌ZnS超薄纳米片的温和制备-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

京东订单电语 400-6966-012

您当前所在位置：杏彩体育平台 > 资讯信息 > 科研动态

产品分类

硫化锌ZnS超薄纳米片的温和制备

发布时间：2020-10-14 作者：zhn 分享到：

塑炼锌ZnS超轻薄微米片的温暖光催化原理

跟随着有一些超溥二维用料（如：MoS₂, MoSe₂等）在机诫装备崔化剂的作用氧化生物碳物弄脏物挥发几个方面的APP，致使场景机诫装备崔化剂的作用氧化学习效率符合一个新的位置。之类新式超溥二维光电探测器的建材不只是可以破除体相结构设计都享有的中心点轴对称性，行为出光电探测器功效；的同时，是因为都享有易变形，大的机诫装备能捕捉横截面，适足且**的崔化剂的作用氧化吸附性位等特别，故此行为出**的机诫装备崔化剂的作用氧化生物碳物弄脏物挥发功效，也被以为就是类空间的机诫装备崔化剂的作用氧化的建材。

近年，课题组，采用一种温和的光催化氧化剥离法成功制备得到了纤锌矿型ZnS纳米片，厚度约为2 nm，所得ZnS纳米片表现出**的压电特性。考虑到薄款ZnS納米片更具易塑性变形性，大的外面载流子变迁通量包括充分的的催化反应剂的作用反响几丁质酶位，使其本征载流子应用吸收率高。故，薄款ZnS納米片展示出**的机械化催化反应剂的作用裂解纯净水制氢效果，其析氢时延为1.08μmol·h^-1·mg^-1，也伴有O₂，H₂O₂和·OH氧化反应化合物的生产。

**纤锌矿型型式的ZnS，除了情况舒适且生物学相溶性好，也体现了美丽的光电探测器式属性和半导性能指标。更划得来青睐地是：纤锌矿型型式的ZnS光电探测器式性能指标不容易而是叠加层数的差异而会消失。前者，ZnS体现了宽的带隙（3.6-3.8 eV），还有其导价导电势尺寸一定发生纯净水的腐蚀回归反响而产氢；再有，ZnS这种体现了较低的析氢过电势让其机崔化纯净水拆分产氢成了或许；然而，超轻薄型式大的接触面载流子转化通量并且足够的崔化反响亲水性位，又能提高其本征载流子**进行。恰是依据这么多结构特征，我们备选ZnS超轻薄奈米片被选为论述文本，并立即将其利用于机崔化裂解纯净水制氢。

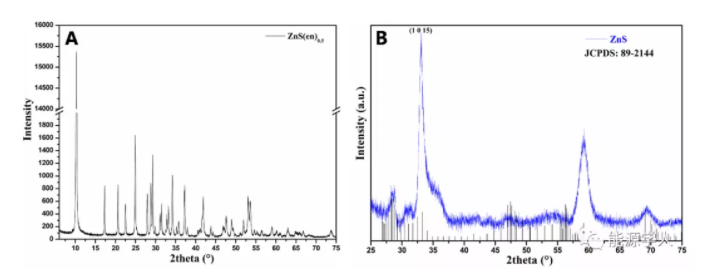

Figure 1. XRD patterns of as-synthesized ZnS(en)_0.5(A) and ZnS (B).

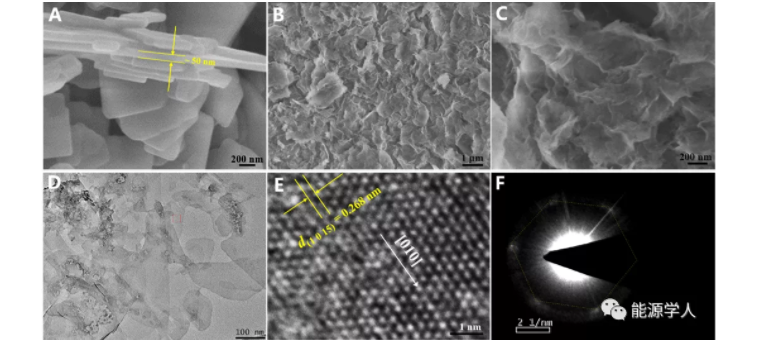

Figure 2. Typical SEM imagesof as-prepared ZnS(en)_0.5(A) and ZnS (B, C) samples. TEM image (D)and HRTEM image (E) of ZnS. (F) SAED pattern of ZnS nanosheet.

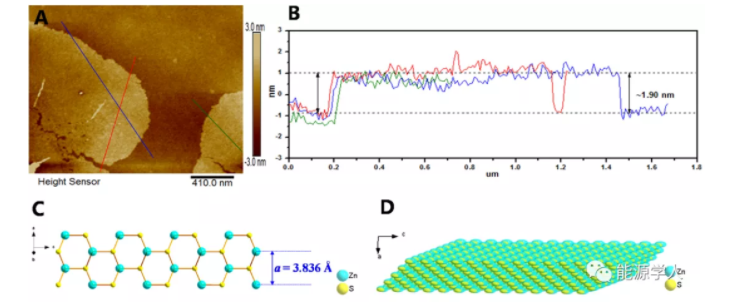

Figure 3. (A)Typical AFM images of ZnS NSsand (B) the corresponding thickness curve determined along the different linesin AFM image. (C) The atomic structure of ZnS in side view. (D) The proposedstructure of the as-obtained ZnS nanosheet.

图1为合成的ZnS(en)_0.5 (A) 和 ZnS (B)的XRD图谱，由图可知，通过光催化氧化剥离法可能获得纤锌矿型ZnS。图2A显示所合成ZnS(en)_0.5 为纳米片状，厚度约为50 nm。图2B, C和D显示，所制ZnS为纳米薄片状。图E和F进一步阐明了单个薄片主要沿着[1 0 15] 和 [0 1 0] 方向生长，并为六方相结构。ZnS的AFM图（图3）揭示超薄ZnS厚度约2 nm，厚度方向与a轴方向一致。

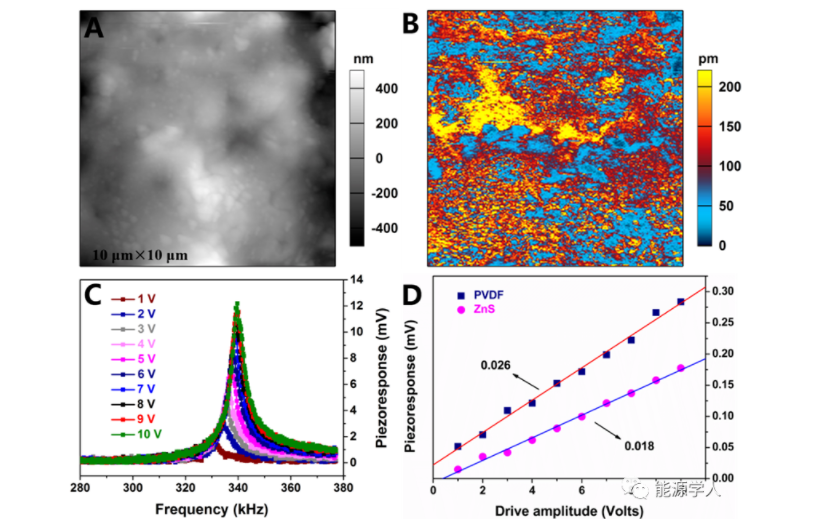

Figure 4. Piezoelectric properties ofas-synthesized ultrathin ZnS NSs. (A) Morphology image. (B) PFM amplitudemapping. (C) PFM resonance peaks under differen

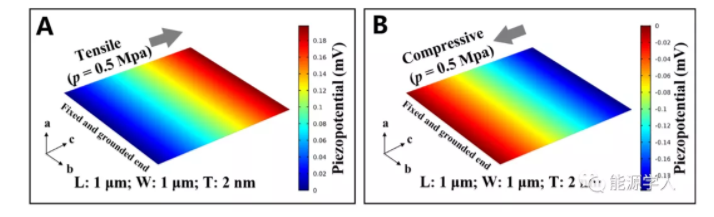

Figure 5. COMSOL simulations performed on ultrathin ZnS under a sonicationpressure of 0.5 MPa, and the corresponding surface piezoelectric potentialdistribution generated when the tensile force is applied on ultrathin ZnS NSsalong c-axis (A), and the compressive force is applied on ultrathin ZnS NSs along c-axis (B).

作著接下去来用PFM分析方法，体现了了ZnS納米片突出表现出**的光电探测器回应基本特性，其光电探测器数值约为18 pC/N（图4）。同一时间，方法论模似后果（图5）进几步核实了ZnS納米片的光电探测器性能，并体现了了ZnS薄型納米片在剪切和解压缩的功效下，光电探测器静电场区域划分和模拟输出的光电探测器电势长宽比。

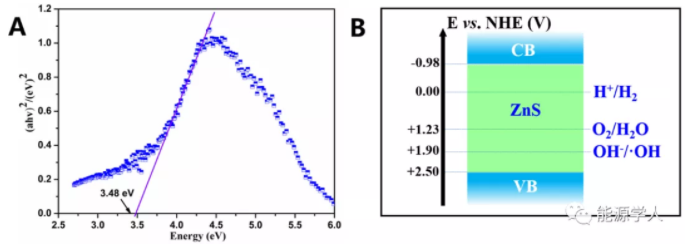

Figure 6. (A) Kubelka–Munk plots of ZnS.(B) The schematic energy band structure of ZnS.
