Bi3+-Ln3+（Ln = Er and Yb）共掺的Cs2AgInCl6双钙钛矿近红外释放出的材料

  转：  Bi3+和镧系阴阳阳阴阳正离子原来共夹杂着在金屬空气氮化合物中最为光敏化剂和试射中心局。但种共夹杂着的情况在Si、GaAs、CdSe等**半导体行业中尚不非常清楚，为了金屬阴阳阳阴阳正离子的配五五位数（CN）为4，缺陷以可容大长宽高的Bi3+和镧系阴阳阳阴阳正离子。配五五位数为6的金屬卤化物钙钛矿为Bi3+和镧系阴阳阳阴阳正离子的配位提供数据了机会英语。的研究表示，Bi3+夹杂着会在372 nm处产生新的释放通路，能让Cs2AgInCl6双钙钛矿原材料非常适合于太阳光的紫外线LED的引起。   将Bi3+和Ln3+获取到CsAgInCl6晶格中的思想意识。Bi3+共掺入更改了带边的分态硬度，在较低的激光正能量下所产生了新的光消化吸收率渠道。而后将消化吸收率的激光正能量**地移转到Er3+或Yb3+的f电子技术，提高网站近红外（NIR）掺入发。在370 nm鼓励下，Bi3+-Er3+共掺Cs2AgInCl6的发硬度是掺Er3+的Cs2AgInCl6的45倍。在994 nm发的Bi3+-Yb3+共掺土样中也观察分析到如此的报告。用于温度因素根据光谱图和性原因换算相融合的手段，探析了Bi3+-Ln3+共掺Cs2AgInCl6的光电敏华和发亮的时候。

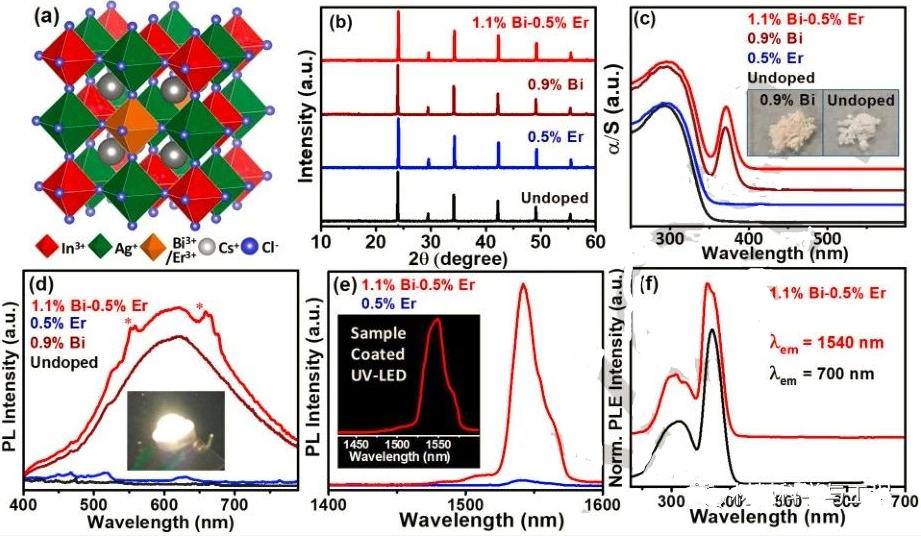

图1。（a）Cs2AgInCl6晶格中Bi3+-Er3+共掺提醒图。（b）掺Er3+和Bi3+-Er3+共掺Cs2AgInCl6的PXRD和（c）分光光度计可看见溶解光谱仪图图图仪图图。溶解光谱仪图图图仪图图要到金属粉仿品的精确测量漫折射光谱仪图图图仪图图完成Kubelka-Munk放大得出的，中仅α是溶解指数公式，S是散射指数公式。插画图片（c）是Bi3+夹杂着和未夹杂着Cs2AgInCl6在可看见光下的手机图片。（d）可看见区的荧光光谱仪图图图仪图图。插画图片体现 了商业性的分光光度计LED上涂有Bi3+-Er3+共掺Cs2AgInCl6的黄白色会亮整流二极管（LED）的手机数码手机图片。（e）比调了BaSO4的金属粉仿品的好几个点上分別的近红外PL光谱仪图图图仪图图，代替抗弯强度的按量较为。370nm激起。插画图片体现 了涂有商业应用分光光度计LED的Bi3+-Er3+共掺Cs2AgInCl6的近红外导弹发射，白光灯LED图甲1d插画图片已知。（f）Bi3+-Er3+共掺Cs2AgInCl6的会亮可見光波长在可看见光（700nm）和近红外（1540）行政区域的PL和PLE谱。（c）和（f）中的光谱仪图图图仪图图光谱仪图图图仪图图维持防止，以清析体现 。

图2。（a）掺Er3+和Bi3+-Er3+共掺Cs2AgInCl6在300k下的变色衰减能学。增强光的波长为360nm。（b）Bi3+-Er3+共掺Cs2AgInCl6在5.7k~300 k的变温下的PL谱，（c）PL抗拉挠度改变和（d）PL衰减。I1540和I1555在（c）是1540nm和1555 nm处的峰峰值抗拉挠度。（e）十分Bi3+-Er3+共掺Cs2AgInCl6和未添加打样定制的光获取和卫星射出流程。而对于未添加的Cs2AgInCl6，查看到无比很弱或并没有卫星射出

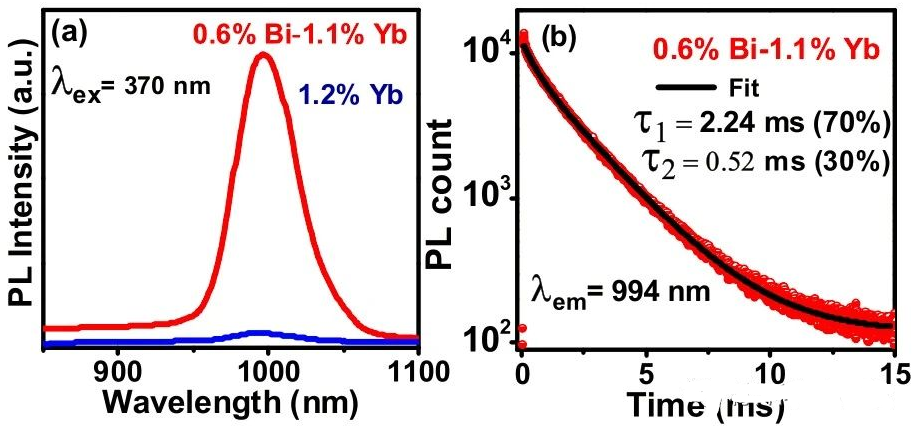

图3。（a）粉末状供试品（掺Yb3+或Bi3+-Yb3+共掺Cs2AgInCl6）与BaSO4搭配后的很多个点大概的PL谱，用作抗弯强度的参考值相当。（b）Bi3+-Yb3+共掺Cs2AgInCl6在994nm处的光致发光字广告衰减扭力学性。

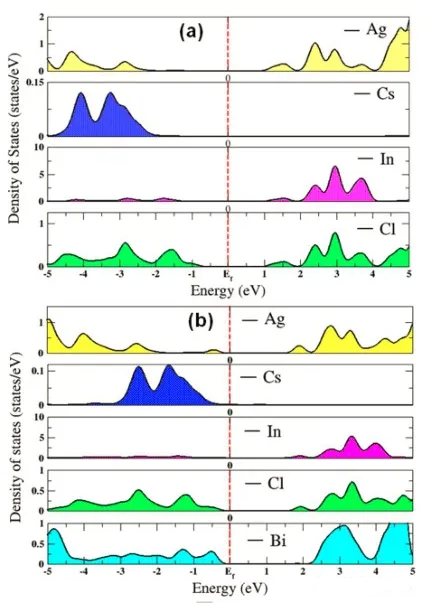

图4。（a）Cs2AgInCl6和（b）Bi3+参杂Cs2AgInCl6的分态规格。Bi3+的密度相对的于In3+为12.5%，远超调查参杂密度。
