杏彩体育平台

您当前所在位置：杏彩体育平台 > 宣传资料 > 生物相关
聚苯乙烯微球的合成路线
发布时间：2020-09-21     作者：wyf   分享到：

聚苯丁二烯微球的合成视频交通路线

绵阳杏彩体育平台 海洋菌物高新社会是有限的集团公司是全球一间的海洋菌物高新社会集团公司，不断的秉承于检查是否制剂物料的发掘，产生了个人有特点的优良品种，物料也包括剩磁nm颗粒状、剩磁微球、介孔nm原材料等，为医学专业图像疾病诊断的磁震荡造影、体内部及海洋菌物原子式的标签与蛋白酶和体内部分开纯化、海洋菌物原子式和**装运等行业提拱创新型、**的物料和改善规划。

01

实验报告地方



取相应量的苯丁二烯（适用前经缓压蒸溜）一人，用K2S2O8 （AR，使用前经重结晶）作引发剂，以NaCl（AR，使用前经重结晶）调节乳液离子浓度，在一定的搅拌速度下，通氮气回流，聚合反应24h。



确定好必须量的苯氯乙烯模型及化合物构造，在必须的攪拌速度快下，通惰性气体循环，缩聚温差取70°C。分别取不同反应时间的聚合物乳胶，研究反应时间对粒径的影响。



02

最后具体分析

阴离子抗弯强度对汇聚物微球粒度的影向

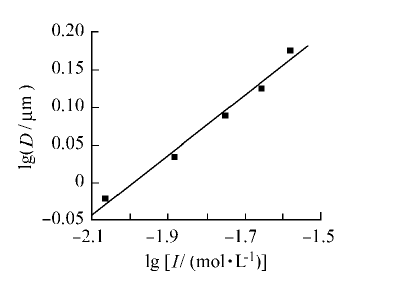

操控相关技术参数一定（聚合物盐浓度为0.87mol /L、引发剂浓度为4.3×10-3 mol /L、聚合温度为70°），单独改变离子浓度，微球粒直径随着离子强度的增大而变大，结果如下图。


因采用的发生剂为铁离子型发生剂( K2S2O8 )，引发剂分裂碎片附在高聚物周围，由于静电排斥作用保持体系的稳定。当加入氯化钠电解质时，随着离子强度增大，乳胶粒双电层变薄，静电排斥力逐渐下降，体系变得越来越不稳定，使得初始离子失去稳定性而彼此凝结，胶乳粒径变大，形成粒径较大的聚合物微球。

发应时刻对高聚物物比表面积的不良影响

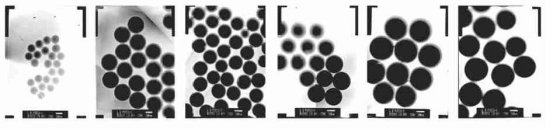

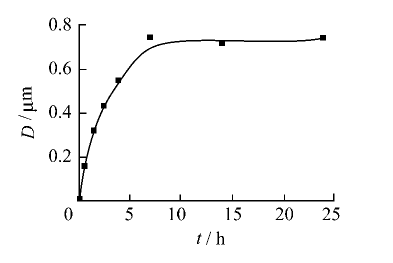

在某些危害叁数固定不变的条件下，单个改动反應准确时长，不同于准确时长下聚合反应物微球的TEM照片和影响曲线如下图所示。



步骤一，在较短的时内，造成配位高聚物晶核；**步骤，微球孔径不断加大，在转眼的时内加大到0.72μm；第三阶段，在很长的时间内微球粒径几乎不变。

在苯氯乙烯无皂配位聚合体制中，缩聚反应被K2S2O8 引发剂引发后，生成一端具有水溶性的离子对引发剂残基，另一端为增长的短链油性自由基，每一个活性自由基都是表面活性剂分子。起初这些胶束比较稳定，但当单体或新生成的链增长自由基扩散到胶束，并进行反应时，颗粒体积变大，表面离子对密度变小，体系变得极不稳定，彼此发生缠结生成稳定粒子。当成核完毕后，液相中还存在大量单体液滴，由于热动力学作用，单体向乳胶粒子中扩散，将其溶胀并进行增长反应，粒径继续变大。在反应后期，单体液滴越来越少，直到几乎完全消失，这时聚合物粒径几乎不再继续增长。

平放的时间对机制动态平衡性的应响

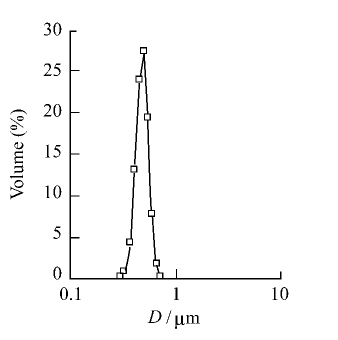

将个人所得配位合成树脂保湿乳液在常温状态下静置一两个月左右，用激光目数仪测定方法其颗粒直径转化。毕竟下述图。


平放元月后后，汇聚物水分子的粒度程度不会有发现随便改变，且其单分离性要保持不便，汇聚物胶乳体制都可以相对平衡地都留存。这阐述粒子束两者之间不会有发现随便相聚。在小粒度体制中，粒状剂比外面积明显，粒状剂间的除静电斥力明显，粒状剂比较难发现有种碰撞的。同一时间布朗的运动健身的都留存，又使粒状剂在液质中作不原则的运动健身，最终得以保障了微球的平衡都留存。

03

工作评析



铁阴阳离子強度对微球粒度作用非常大的，且显现正比相关，可不可以通过变动铁阴阳离子強度来制备各个粒度的聚苯氯乙烯微球，以满意制造压延成型、食用要。或许这点也可不可以在某些缩聚物中通过进行实验分析可有是一样的这种现象。



变了粒度分布还行能够 操控想法时间段间隔来变，只可是基本整合物的想法时间段间隔相较长，并不比会变了正离子抗弯强度极为**率。



能够 放上实践可以确定由面霜整合的的聚苯丁二烯微球**平稳。



无皂面霜缔合是面霜缔合的发展趋势，寻常的面霜缔合漆层吸收有搅拌剂，其特性很难除净，在生物化学健康安全工业制品的各种载体技术应用上感受到了约束。常说“无皂”聚合，是利用引发剂或极性共单体，将极性或可电离的基团键接在大分子上，使聚合产物本身成为表面活性剂。由此制备的聚合物单分散性好、表面洁净，可以在生物医药载体等特殊场合应用，这就拓宽了其应用范围。



食品销售列表框：

型号

企业产品

高质量溶度

尺寸

单发散聚苯氯乙烯微球

单分散型聚苯氯乙烯微球， 0.05μm

2.50%

10ml

单发散聚苯丁二烯微球， 0.07μm

2.50%

10ml

单细化聚苯氯乙烯微球， 0.08μm

2.50%

10ml

单分散型聚苯乙稀微球， 0.09μm

2.50%

10ml

单单一聚苯丁二烯微球， 0.1μm

5.00%

10ml

单减少聚苯丁二烯微球， 0.2μm

5.00%

10ml

单解聚聚苯丁二烯微球， 0.3μm

5.00%

10ml

单乳状液聚苯氯乙烯微球， 0.4μm

5.00%

10ml

单消减聚苯丁二烯微球， 0.5μm

5.00%

10ml

单扩散聚苯丁二烯微球， 0.6μm

5.00%

10ml

单离心分离聚苯丁二烯微球， 0.75μm

5.00%

10ml

单分散式聚苯氯乙烯微球， 0.9μm

5.00%

10ml

单疏散聚苯乙稀微球， 1.0μm

5.00%

10ml

单乳状液聚苯氯乙烯微球， 2.0μm

2.50%

10ml

单分布聚苯氯乙烯微球， 3.0μm

2.50%

10ml

单吸附聚苯乙稀微球， 4.0μm

2.50%

10ml

单分散型聚苯乙稀微球， 5.0μm

2.50%

10ml

单分散性聚苯丁二烯微球， 6.0μm

2.50%

10ml

单疏散聚苯乙稀微球， 7.0μm

2.50%

10ml

单细化聚苯乙稀微球， 8.0μm

2.50%

10ml

单乳状液聚苯乙稀微球， 9.0μm

2.50%

10ml

单减少聚苯丁二烯微球， 10.0μm

2.50%

10ml

单分散式聚苯氯乙烯微球， 11.0μm

2.50%

10ml

单扩散聚苯丁二烯微球， 12.0μm

2.50%

10ml

单细化聚苯丁二烯微球， 13.0μm

2.50%

10ml

单分散式聚苯乙稀微球， 14.0μm

2.50%

10ml

单分散式聚苯氯乙烯微球， 15.0μm

2.50%

10ml

单分散式聚苯丁二烯微球， 17.0μm

2.50%

10ml

单疏散聚苯丁二烯微球， 18.0μm

2.50%

10ml

单分散性聚苯氯乙烯微球， 20.0μm

2.50%

10ml

单消减聚苯乙稀微球， 22.0μm

2.50%

10ml

单离心分离聚苯丁二烯微球， 23.0μm

2.50%

10ml

单分散型聚苯丁二烯微球， 24.0μm

2.50%

10ml

氨基聚苯乙稀微球

氨基聚苯乙稀微球， 0.05μm

2.50%

10ml

氨基聚苯乙稀微球， 0.07μm

2.50%

10ml

氨基聚苯乙稀微球， 0.08μm

2.50%

10ml

氨基聚苯乙稀微球， 0.09μm

2.50%

10ml

氨基聚苯氯乙烯微球， 0.1μm

5.00%

10ml

氨基聚苯丁二烯微球， 0.2μm

5.00%

10ml

氨基聚苯氯乙烯微球， 0.3μm

5.00%

10ml

氨基聚苯丁二烯微球， 0.4μm

5.00%

10ml

氨基聚苯氯乙烯微球， 0.5μm

5.00%

10ml

氨基聚苯氯乙烯微球， 0.6μm

5.00%

10ml

氨基聚苯氯乙烯微球， 0.75μm

5.00%

10ml

氨基聚苯乙稀微球， 0.9μm

5.00%

10ml

氨基聚苯丁二烯微球， 1.0μm

5.00%

10ml

氨基聚苯氯乙烯微球， 2.0μm

2.50%

10ml

氨基聚苯乙稀微球， 3.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 4.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 5.0μm

2.50%

10ml

氨基聚苯乙稀微球， 6.0μm

2.50%

10ml

氨基聚苯乙稀微球， 7.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 8.0μm

2.50%

10ml

氨基聚苯乙稀微球， 9.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 10.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 11.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 12.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 13.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 14.0μm

2.50%

10ml

氨基聚苯乙稀微球， 15.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 17.0μm

2.50%

10ml

氨基聚苯丁二烯微球， 18.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 20.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 22.0μm

2.50%

10ml

氨基聚苯乙稀微球， 23.0μm

2.50%

10ml

氨基聚苯氯乙烯微球， 24.0μm

2.50%

10ml

羧基聚苯乙稀微球

羧基聚苯乙稀微球， 0.05μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.07μm

2.50%

10ml

羧基聚苯氯乙烯微球， 0.08μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.09μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.1μm

2.50%

10ml

羧基聚苯乙稀微球， 0.2μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.3μm

2.50%

10ml

羧基聚苯氯乙烯微球， 0.4μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.5μm

2.50%

10ml

羧基聚苯乙稀微球， 0.6μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.75μm

2.50%

10ml

羧基聚苯丁二烯微球， 0.9μm

2.50%

10ml

羧基聚苯丁二烯微球， 1.0μm

2.50%

10ml

羧基聚苯乙稀微球， 2.0μm

2.50%

10ml

羧基聚苯乙稀微球， 3.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 4.0μm

2.50%

10ml

羧基聚苯氯乙烯微球， 5.0μm

2.50%

10ml

羧基聚苯氯乙烯微球， 6.0μm

2.50%

10ml

羧基聚苯氯乙烯微球， 7.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 8.0μm

2.50%

10ml

羧基聚苯乙稀微球， 9.0μm

2.50%

10ml

羧基聚苯氯乙烯微球， 10.0μm

2.50%

10ml

羧基聚苯乙稀微球， 11.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 12.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 13.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 14.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 15.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 17.0μm

2.50%

10ml

羧基聚苯乙稀微球， 18.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 20.0μm

2.50%

10ml

羧基聚苯乙稀微球， 22.0μm

2.50%

10ml

羧基聚苯乙稀微球， 23.0μm

2.50%

10ml

羧基聚苯丁二烯微球， 24.0μm

2.50%

10ml

上面材质 都来源于兰州杏彩体育平台 生态学科技有限集团英文集团有限集团英文集团如不相关个人信息查询或的产品个人信息查询顾问。

温磬提醒：上海杏彩体育平台 生物体供给食品仅应用在科研管理，不可以应用在女性身体。
