光敏电阻实验研制备与分析（附带曲线图谱）
杏彩体育平台 生物公司重视人才、尊重人才，努力实施科技兴企战略，现已锻造成一支富有凝聚力和良好作风的团队公司。公司与国内多个高校和科研单位达成战略伙伴关系。优质优势的产品、丰富的经验拥有较新较快的市场信息，提供高性价比的服务，较快的产品库存获取速度。多种类的产品型号任您选择!
光敏电阻是用硫化镉或硒化镉等半导体材料制成的特殊电阻器，其工作原理是基于内光电效应。光照愈强，阻值就愈低，随着光照强度的升高，电阻值迅速降低，亮电阻值可小至1KΩ以下。光敏电阻对光线**敏感，其在无光照时，呈高阻状态，暗电阻一般可达1.5MΩ。光敏电阻的特殊性能，随着科技的发展将得到**广泛应用。
实验前所需部件:
稳压电源、光敏电阻、负载电阻(选配单元)、电压表、各种光源、遮光罩、激光器

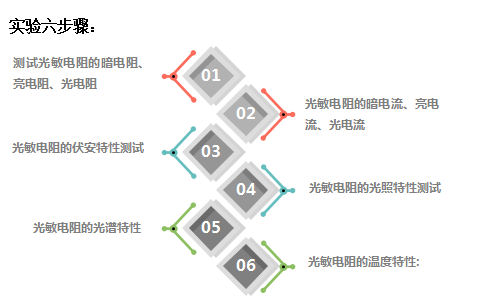

实验六步骤：
实验测试特性曲线图如下：

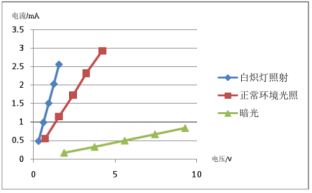

光敏电阻伏安特性曲线

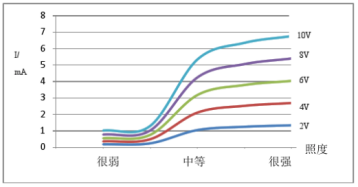

光敏电阻光照特性曲线
光敏电阻光谱特性曲线

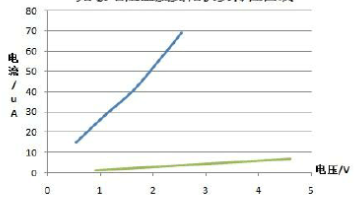

光敏电阻温度变化伏安特性曲线
结果分析：
1）光敏电阻随 入射光线的强弱其对应的阻值变化不是线性的，也就不能用它作光电的线性变换。
2）在光敏电阻的暗电流、 亮电流、光电流测试中，暗电阻与亮电阻之差为光电阻，光电阻越大，则灵敏度越高。随着光照强度的增强，电阻会变小，而且光照越强，电阻减小的越快。通过实验得到的光敏电阻的电阻与光强间关系曲线，不是线性关系，即光敏电阻的阻值与光强不成反比关系,因此光敏电阻不可以用在线性的光感测量中.可用于做光控开光等。
3）由实验结 果得到的光敏电阻伏安特性曲线看出，光敏电阻伏安特性近似直线，而且没有饱和现象。受耗散功率的限制,在使用时,光敏电阻两端的电压不能超过较高工作电压。
