种使用在太陽能锂电的锰铜夹杂CdS量子点敏化剂下列不属于分割纯化工艺，该工艺是将Mn钙镁离子氧共价键结构和Cu钙镁离子氧共价键结构分辨夹杂着到CdS半导体芯片量子点中对于敏化剂拆装成量子点敏化大太阳队能板容量电池板。经过钙镁离子氧共价键结构的添加，在CdS的禁带间成型了中间商能级延长了光运行，若想让网上空穴是可以相对便捷的分割，**了暗直流电压值的带来，的提升了大太阳队能板容量电池板的击穿直流电压值和光电公司准换效应。
锰铜掺入混炼镉量子点敏化早上的太阳热水器電池名词解释配制方式方法,该方法是先将Mn掺杂到CdS中,然后再将Cu掺杂到CdS中形成量子点敏化剂组装成太阳能电池。
1)配置密度为0.01M-1M含半导体材料量子点阳正离子的可无水磷酸氢盐盐溶液,放上20-50C的水浴中恒温恒湿30-60min;
2)将具有刺激性Mn残渣氧原子的可阴正离子型盐溶剂假如步数1)有的阳正离子溶剂的时候,之中残渣氧原子结构与光电器件量子点氧原子结构数目之比值1:1-1:100;.
3)配发浓度值为0.01M-1M富含半导体芯片量子点阴正离子的可无水磷酸氢盐溶液，放进去20-50'C的水浴中恒温器30--60min;
4)将待敏化的宽禁带半导光阳极的原材料溶解流程2)提纯的水溶液中1-10min,拿掉用相关的液体的清洗整洁,还用惰性气体晾干;
5)将部骤4)赢得的光阳极资料渗入部骤3)制作的阴阴阳离子饱和溶液中1-10min,取出来用相应高沸点溶剂洗涤掉,接成离氮气吹头,则在光阳极产品上养成Mn掺入的CdS光电器件量子点敏化剂层;
6)合理配置有机废气浓度为0.01M-1M所含半导体行业量子点阳化合物的可溶解性盐水溶液,放置20-50'C的水.浴中恒湿30-60min;
7)将含Cu杂物共价键的可阴亚铁离子型盐氢氧化钠盐溶液下载步骤之一6)配齐的阳亚铁离子氢氧化钠盐溶液里面,里面杂物原子结构核与半导体设备量子点原子结构核个大概的数的比值1:1-1:1000;
8)将流程5)提炼出的Mn参杂的CdS量子点敏化光阳极相关材料渗入流程7)制作的悬浊液中1-10min,取出来用一定液体擦洗干净彻底,并且用氦气吹一吹;
9)将布骤8)冶炼金属的光阳极物料渗透到布骤3)化学合成的阴铁离子盐溶液中1-10min,抽出用相应石油醚进行维护清洁不脏,并用氮气吹干,则在光阳极材料上形成了Mn夹杂着CdS和Cu夹杂着CdS量子点敏化剂层。

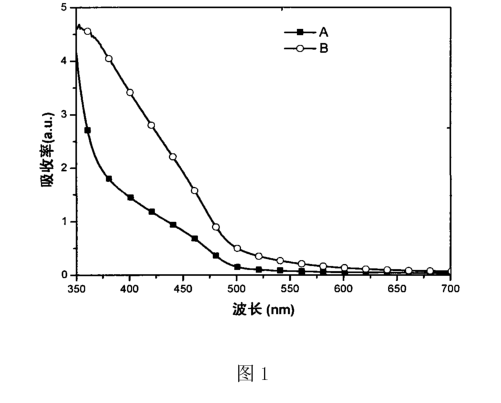

图1为掺杂了Mn原子和Cu原子的CdS量子点与未掺杂的CdS量子点的紫外可见吸收光谱图;其中,A曲线对应于未掺杂的CdS量子点的紫外可见吸收光谱,B曲线对应于锰铜添加的CdS量子点的紫外可见吸收光谱;
量子点定制产品目录：
聚溴甲酚绿/碳量子点修饰玻碳电极(PBG/CQDs/GCE)
厂家：西安杏彩体育平台
生物科技有限公司
杏彩体育平台
微信公众号
官方微信
