这篇文章用好几种多面体低聚倍半硅氧烷(POSS)修饰CdSe/CdS/ZnS核壳量子点，并通过溶液共混法制备了透明的量子点/PVB复合材料。同时，通过红外光谱(IR)、透射电镜(TEM)、原子力显微镜(AFM)、紫外光谱(UV)、荧光光谱(PL)等测试手段对POSS修饰的量子点以及复合材料的结构和荧光特性进行了详细的研究。　

POSS-SH遮盖CdSe/CdS/ZnS核壳量子点的化学合成做法

将必然量的POSS-SH和4ml非极性有机溶剂加入到单口烧瓶中，置于摇床中振荡，使POSS-SH完全溶解。随后，将4mlCdSe/CdS/ZnS核壳量子点加入到上述溶液中，室温下中速振荡8h。反应结束后避光保存。

POSS-SH修饰语CdSe/CdS/ZnS核壳量子点的实践原则

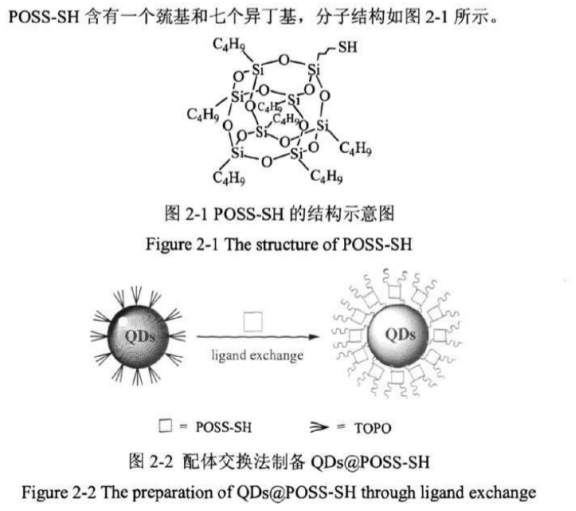

源于巯基与金屬内的相护做用，用巯基氧化物对量子点完成单单从表面表达是一种-种**的方法。使用POSS-SH与CdSe/CdS/ZnS核壳量子点进行配体交换，制备了QDs@POSS-SH，如图2-2所示。

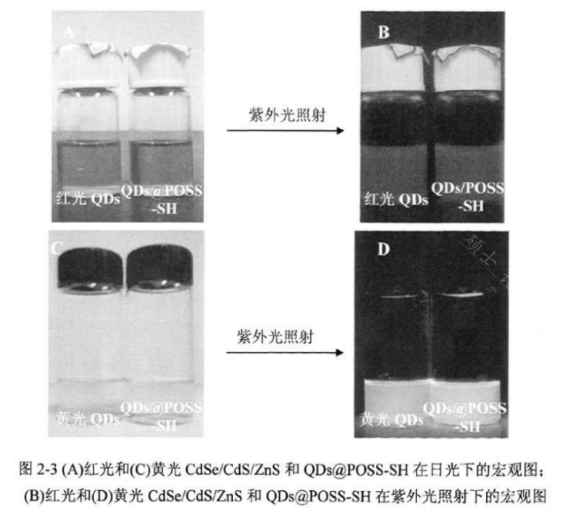

两个有所不同释放光谱的CdSe/CdS/ZnS及其对应QDs@POSS-SH在日光和紫外线照射下的宏观状态如图2-3所示(未修饰和经POSS-SH修饰的量子点的浓度相同)。在紫外光照射下，CdSe/CdS/ZnS及其对应QDs@POSS-SH发射出特定波长的光，分别为红色和黄色。这是因为量子点由于量子限域效应而使电子和空穴在三个空间方向上的运动受到限制，受激后发出荧光。

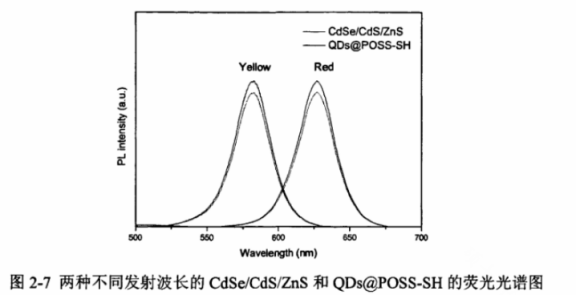

多种有所不同导弹发射可见光波长的CdSe/CdS/ZnS和QDs@POSS-SH的荧光光谱如图2-7所示。红光量子点和黄光量子点的发射波长分别为630nm和580nm，半高峰宽(FWHM)均为28nm。经POSS-SH修饰后，量子点的荧光强度提高了10%。

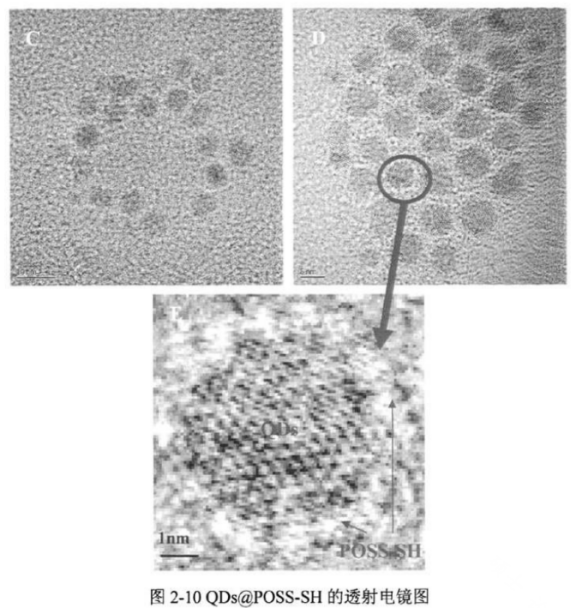

图2-10为QDs@POSS-SH的散射电镜图。图2-10A中量子点经突显后解聚性好，无相聚出現。图2-10B和C中量子点对齐整齐，主要自装设呈三边形形和椭圆形组成类型。从图2-10D中可不可以观察动物到量子点的晶格组成类型，量子点星阵列组成类型。图2-10E为图2-10D中园圈中一个QDs@POSS-SH的拖动图，就可以看不出，经POSS-SH装饰后，量子点被POSS-SH包裹，颗粒直径为7.5nm。TEM证明POSS-SH胜利地表达了量子点。

CdSe量子点修饰钛酸钠纳米管

碳量子点修饰二氧化硅SiO2@CDs

PGMA-g-EDA聚合物修饰量子点(PGMA-g- EDA-QDs)水溶性

3-巯基丙酸(MPA)包覆碲化镉量子点(CdTe QDs)

碲化镉量子点CdTe QDs修饰金电极(CdTe QDs/Au E)

硼掺杂石墨烯量子点(B-GQDs)

碳量子点修饰石墨相氮化碳(CQDs/g-C3N4)

CdTe量子点修饰ZnO纳米棒/GaN发光二极管

石墨相氮化碳量子点修饰球形Bi2WO6

Z-型结构g-C3N4/Bi2WO6

C量子点修饰BiVO4钒酸铋纳米片

CoP量子点修饰g-C3N4石墨相氮化碳

碲化镉CdTe量子点修饰灯塔探针

二硫化钨/二硫化钼量子点

MoS2量子点掺杂聚苯乙烯材料

二硫化钼量子点-氧化石墨烯复合材料GO/MoS2

四氧化三铁修饰二硫化钼量子点Fe3O4@MoS2量子点

二硫化钼改性聚酰亚胺

锰掺杂二硫化钼量子点

Co掺杂的MoS2二硫化钼量子点

Mn掺杂的ZnS量子点

透明质酸修饰AgInS2/ZnS量子点

CdSe/ZnS量子点掺杂聚甲基丙烯酸甲酯材料
