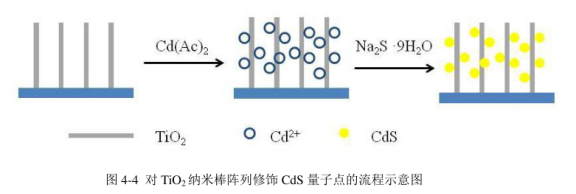

我完成连续性式铁阴离子层物理物理吸附表现表达了CdS和CdSe量子点的ZnOnm级棒阵列操作快到微电子化学上水分离领域,在TiO2nm级棒阵列上完成连续性式铁阴离子层物理物理吸附表现的做法表达CdS量子点的具体流量如图图甲中4-4图甲中。表达做法有以下:
(1)先将TiO2纳米棒阵列浸入Cd(Ac)2的甲醇溶液中30s,取出后用甲醇进行冲洗,
(2)然后浸入到Na2S·9H2O的水和甲醇的混合溶液中30s,取出后用甲醇冲洗,这样反复多次即可在TiO2纳米棒的表面修饰上CdS量子点。
(3)当修饰PbS量子点时,操作步骤与修饰CdS类似,将基片浸入Pb(Ac)2的甲醇溶液中30s,取出后用甲醇进行冲洗,然后再浸入到Na2S·9H2O的水和甲醇的混合溶液中30s,取出后用甲醇冲洗。这样就能对覆盖有TiO2纳米棒阵列的基片进行PbS量子点和CdS量子点的修饰。

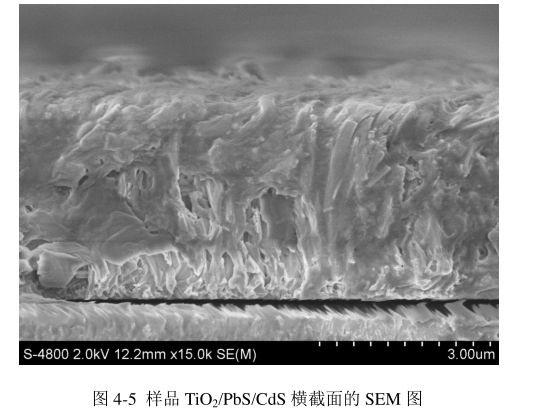

在对TiO2纳米级棒阵列表达了PbS和CdS量子点后,利用扫锚电子器件显微镜检查对样板的横载面部份采取了检查如图是4-5如图。进行观查,发现了PbS和CdS量子点能对TiO2微米棒阵列表框面完成较不光滑的大的面积的遍布。

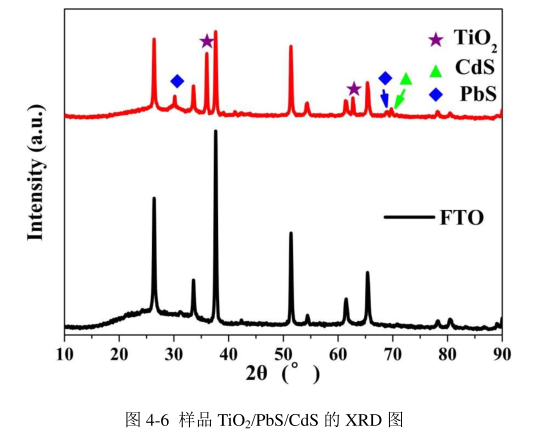

为了证实通过连续离子吸附反应能够在TiO2纳米棒阵列上修饰PbS和CdS,主要通过XRD图来对成分的晶相进行表征如图4-6所示。在图4-6中,可以看到图中黑线代表的是FTO导电玻璃中SnO2的衍射峰。

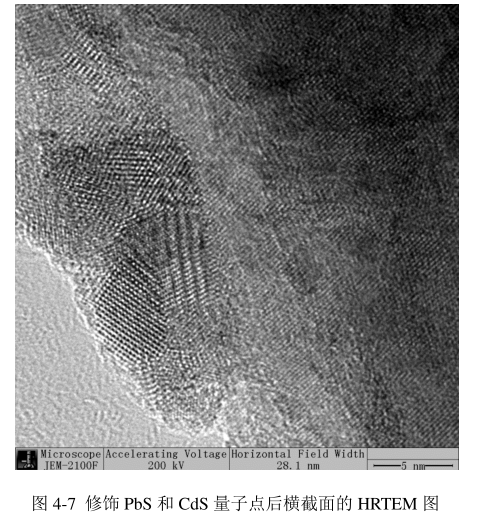

考虑到监测PbS和CdS在TiO2納米棒外层所所呈的形貌,确认拖动数倍更高一些的電子散射電子体视显微镜的高辨别图文进行通过观察,就像文中4-7如下。经由图4-7的定性分析,PbS和CdS是以量子点的风格过滤在TiO2的外面上。并量子点在TiO2奈米棒的表明展显现出较高的重叠率。量子点的图片尺寸在5-10nm。这么就能认为可 连继亚铁离子层过滤发应可对TiO2奈米棒阵列突显上PbS量子点和CdS量子点。
另外的量子点制定物品:
CdSe/CdS复合材料量子点修饰语P3HT/CdSe/CdS/TiO2杂化太阳穴能锂电
巯基乙酸,TGA淡化CdTe量子点(TGA-CdTeQDs)
聚丙烯酸酯-1,2-二硬脂酰-sn-丙三醇-3-磷脂酰工业乙醇胺淡化CdSe量子点(CdSe/PAA-DSPE)
单-(6-巯基)-β-环糊精淡化CdTe量子点(mono-6-thio-β-CD-CdTeQDs)
L-半胱氨酸(L-Cys)和巯基丙酸(MPA)共修饰语CdTe量子点
