二维黑磷纳米级涂料及零维的黑磷量子点(BPQD)，一般 是 初中物理或普通机械措施由块体黑磷剥落而成，所以制得**的黑磷单晶硅就显的极为主要。而色谱仪剥落定律是制得低维黑磷最喜欢用的措施，颇感遗憾的是其使用的的液体发生致毒、凝固点高的坏处，有影响于产值化分娩。
黑磷量子点其本身易被氧化的显著特点需的情况禁止了其app空間，较长的备制期限则消减了其成果度并发生架构疵点。确认调整后的矿化法，获取了成果度正常的黑磷单晶体，运用微波射频协助液质脱离法，备制**的黑磷量子点。

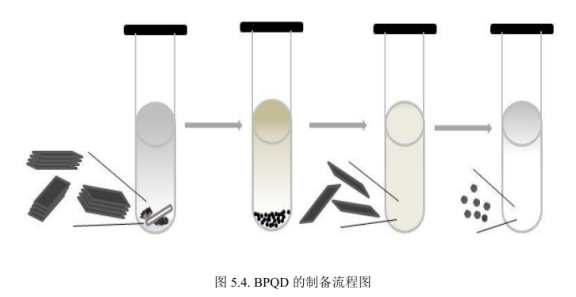

实验选用廉价低毒且易挥发的乙醇作为有机溶剂制备了黑磷量子点(BPQD)。图5.4表明了徽波手游辅助高效液相脱离法冶备黑磷量子点(BPQD)的实验过程。该制备工艺可分为两步微波过程，具体包括：**个微波过程(MW-1)跟在**个徽波流程(MW-2)。

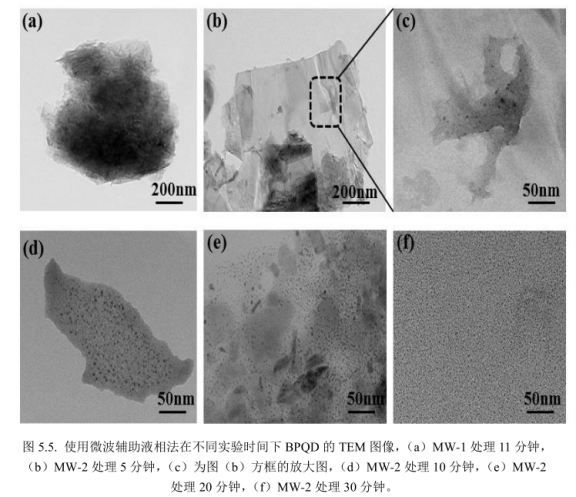

在研究中，**个徽波过程中(MW-1)减小了邻近的BP层互相的范德华吸引力相互作用。乙醇分子在微波能量作用下插入黑磷层间。在**个微波过程中(MW-2)，插层的容剂吸引热能后蒸发，过热蒸汽主产生的爆发力多于层间范德华力。在微波射频加热合成视频仪中的磁链接搅拌设备棒的效应下范德华力将进第第一步削减，**剥落成黑磷納米级片。近年来科学试验周期提升，**个微波射频加热步骤会进第第一步增强黑磷納米级片裂解，而能组成BPQDs。黑磷纳米片表面出现了更多的量子点，如图5.5(b)如图是。“MW-2”的微波通信期限进三步减少至20钟头时，黑磷nm片已经残破，黑磷量子点而非裂解过来，右图5.5(f)右图。在图5.5(g)中还了解到，当“MW-2”的微波通信事件加长至30小时时，都有机会得到到广泛尺寸图不均的黑磷量子点散落于溶剂自然环境。
通过观测不同实验条件下黑磷的形貌演变过程。可以看出随着时间的延长，黑磷纳米技术片尺寸逐渐减小。**在“MW-1”阶段微波处理11分钟，此过程将促进乙醇分子充分插层进黑磷层间，如图5.5(a)所示，此时样品为相对较厚的黑磷片。其后在“MW-1”的基础上引入“MW-2”，如图5.5(b)所示，当“MW-2”处理5分钟时，由于温度超过乙醇沸点，其层间乙醇溶剂分子汽化，蒸汽所产生的爆破力将**破坏范德华力，使黑磷减薄。图5.5(c)为图5.5(b)方框区域的放大照片，可观察到其上已有较小的黑磷量子点(BPQD)出现。随着“MW-2”的时候的红外光精力缩短至10min，

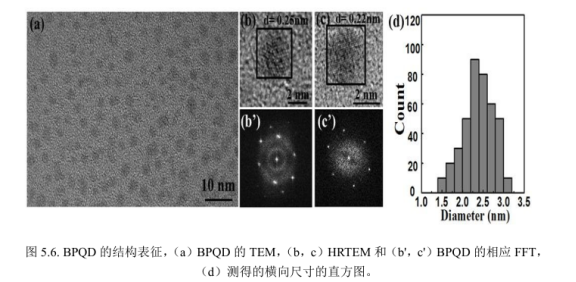

图5.6(a)显示了由微波辅助液相法制备的黑磷量子点的透射电子显微镜图像。可以看到，黑磷量子点呈圆形，在溶剂中分布均匀。在高分辨率透射电镜中，可以看出单个黑磷量子点晶格条纹也非常清晰，如图5.6(b)、(c)下图，预测后而犯其晶格高度主要为0.25nm和0.22nm。图5.6(b)、(c)为对应的快速傅里叶变换图样，清晰的斑点再一次证明，通过该制备工艺所获得的黑磷量子点保持原有的晶体特性，拥有较高的结晶度。图5.6(d)为黑磷量子点晶粒直径直方图，可知其平均直径为2.5nm。
个人心得体会：所使用矿化法治建设备了**的黑磷单晶硅体，用微波通信辅助制作色谱仪法在甲醇中**地分离纯化出高品质量的黑磷量子点。该分离纯化工艺设备仍然所使用**黑磷单晶硅体为奶茶原料，其分离纯化所用日期较短、检测先决条件无刺激，可****BPQDs硫化并长期保持其初始沉淀度，得到的黑磷量子点增溶好，沉淀较高，有益于进一歩分享和运用。光催化原理出的BPQDs极具好的可靠性，其的平均尺寸大小为2.5nm，较高为2.19nm，使用于1-4层黑磷量子点。不同点于块体黑磷多晶硅，BPQDs的三大拉曼显著特点峰均并伴减退及红移情况。对太阳光的紫外线到近红外光谱仪均有好的的挥发，使其在光电公司器材等领域更具运用提升空间。各位可带来了DHA、PEG、人血纯洁蛋清HSA、红神经细胞绘制黑磷量子点的来样加工精准服务，具体化设备详情请网络咨询各位。
对黑磷量子点(BPQD)的制作货品列表：
黑磷量子点夹杂着纳米技术氧化的锌包覆村料(BPQDs@ZnO)
黑磷量子点/无定形碳钛(BPQDs/Ti3C2)微米片pp原料
黑磷量子点夹杂着ZnO奈米塑料再生颗粒(BPQDs@Zn O)
制造厂家：兰州杏彩体育平台 生物工程技术非常有限集团
往上个人信息产自我们axc,2022.03.07
及以上上面的介绍中谈到的物品仅用以研究，没能用以人身体。
杏彩体育平台
微信公众号
官方微信
