4-羧基苯基卟啉-二被氧化硅发泡密封条的金微米技术棒(AuNR@SiO2-TCPP)微米技术复合型物制法期间及实验设计的方法

本文在一步银辅助的晶种法基础上探讨晶种陈化时间、晶种量、HCl浓度和AgNO3浓度与LSPR峰位的关系，探索了LSPR峰在800nm的金纳米棒的操作条件。基于金纳米棒表面CTAB，制备了二脱色硅表达的金奈米棒（AuNR@SiO2），并通过改变加入正硅酸乙酯（TEOS）的量来改变包覆二氧化硅壳的厚度。将光敏剂TCPP能够酰胺键无线连接到呈现了氨基基团的AuNR@SiO2上，制备了AuNR@SiO2-TCPP纳米技术结合原料。

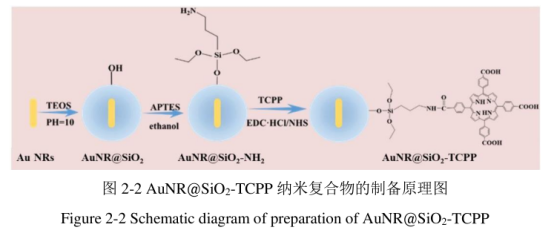

AuNR@SiO2-TCPP复合材料物准备时候长为2-2。

AuNR@SiO2-TCPP的制备过程：

将4.8mgEDC·HCl和2.8mgNHS溶解在2mL乙醇中，向该溶液加入1mL的0.5mg/mLTCPP的乙醇溶液，在常温的条件下，缓慢搅拌1h。在缓慢搅拌的条件下，将混合物逐渐滴加到AuNR@SiO2-NH2溶液中并将混合物在65℃下搅拌3h，将产物分别用乙醇和水洗涤三次，并分散在水中。

AuNR@SiO2-TCPP制备的表征

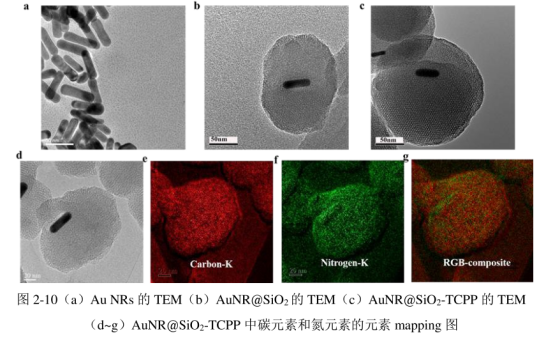

通过透射电镜，对所制备的AuNRs、AuNR@SiO2和AuNR@SiO2-TCPP的形貌进行了表征，如图2-10所示。图2-10（a）、2-10（b）和2-10（c）分别是AuNRs、AuNR@SiO2和AuNR@SiO2-TCPP的TEM图。通过对透射电镜的图片进行分析得出AuNRs的长和宽大约为52.8nm和13.5nm，长径比为4。AuNR@SiO2的长和宽大约为210nm和126nm，包覆的二氧化硅壳的厚度大约为66nm且二氧化硅壳层是有序的介孔结构。AuNR@SiO2-TCPP的大小约为190nm。为了证明TCPP连接到了包覆金纳米棒的二氧化硅壳的外层，我们进一步做了透射电镜-电子能量损失谱元素（EELS）分析。如图2-10（d~g）所示，可以看到所检测的样品中含有TCPP的氮元素和碳元素。

结语：

这篇文章所备制的纳米技术塑料物AuNR@SiO2-TCPP长宽规格为190nm，在其中金纳米技术棒的可以等阳离子震动峰（LSPR）峰位为800nm，尺寸尺寸大小尺寸大小约为52.8×13.5nm，长径之比4，其准备的操作步骤生活条件为晶种陈化时光2h；晶种量60μL；HCl浓度值2.4μmol/L；AgNO3溶液浓度10.0mmol/L，所包塑的二氧化的硅壳的尺寸约达为66nm。光热转变研究表述：含0.11nmol/L的AuNR@SiO2-TCPP的水散体在808nm激光手术（1.9W/cm2）作用15min后可不可以增长到53.6℃；AuNR@SiO2-TCPP在660nm激光机器射进来的角下可地所产生单线态氧。在身体内部和体内深入分析了光热治方式和光干劲治方式对**的协同工作治。

我门就能够带来了不同的卟啉类类单质，紧密配合物，并衍生物等类产品，是指(单合金合金板材质卟啉、双合金合金板材质卟啉、卟啉促使氧化剂、卟啉微智能原料)的制作制作而成，卟啉和合金合金板材质卟啉类单质在好成绩子原料、生物学促使氧化、电致荧光原料、大碳原子靶点/光合的作用、手动建设大太阳能发电、大碳原子智能学等诸多范畴还有主要的运用

cas95051-10-8 简写：CATPP   4-(10,15,20-三苯基-21H,23H-卟啉-5-基)-苯甲酸

//cybermotos.com/product/11984

cas142168-26-1 简称英文：DiCPP-opp 5,10-二(4-羧基苯基)-10,20-二苯基-卟啉

//cybermotos.com/product/12021

cas71410-72-5 简单来说就是：DPyP  5,15-二(4-吡啶基)-10,20-二苯基卟啉)

//cybermotos.com/product/11897

cas1797416-17-1 英文缩写：H2DBC  卟啉配体用于合成MOF材料

//cybermotos.com/product/50597

cas167777-26-6 俗称：H2DCPP  二羧基苯基卟啉

 //cybermotos.com/product/11996

以内材质基楼主axc

以内上面的介绍中提起的企业产品仅采用科学，没能采用人。
