热纯化网络延迟有光(TADF)

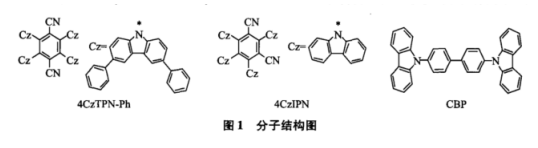

考虑到能够进几步表述氧原子框架和氧原子区间内之间功用对热缴活延缓荧光(Thermally activated delayed fluorescence,TADF)原料光物理学的过程 的影响到,研究分析了TADF文件2,4,5,6-四(9-咔唑基)-间苯二腈(2,4,5,6-tetrakis(carbazol-9-yl)-1,3-dicyanobenzene,4Cz IPN)和2,3,5,6-四(3,6-二苯基-9-咔唑基)-对苯二腈(2,3,5,6-tetrakis(3,6-diphenylcarbazol-9-yl)-1,4-dicyanobenzene,4Cz TPN-Ph)塑料薄膜在有所差异气温下的夜光光谱图。

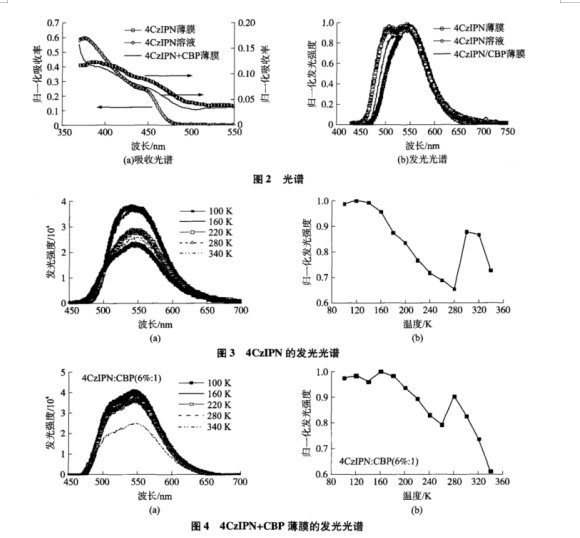

热滋养迟缓发光字(TADF)的水溶液和4CzIPN+CBP混胶片表現出清晰的双峰结构特征，峰峰值各分为在500 nm和543 nm。而纯透明膜具体唯有有一个在550nm处的带光峰,而相对应的，其硫酸铜溶液中500 nm的有光峰部门淬灭,该现像须得归因于4CzIPN原子核在聚酯贴膜中聚众后原子核直接的彼此意义以至于的猝灭负效应；这也许是纯聚酯贴膜相对性于稀硫酸荧光的效率较低的病因中的一种。

遇到在4Cz IPN塑料膜,在280 K附近小区,随着时间推移气温的增长,发亮构造有反常增高的的现象,该现像被归因于4Cz IPN氧分子之前的完美效用在该温度表下变弱。与此同时,在碳原子空间结构稍有不一样的4Cz TPN-Ph中,都没有分析到差不多原因。分析最后得出结论:分子式设计能否也可以自我调节保护膜中分刘海子式彼此功用对闪光方式的影响到,所以加强组织领导骤从而提高有机的会亮电子元器件大家庭中的一员-二极管的率。

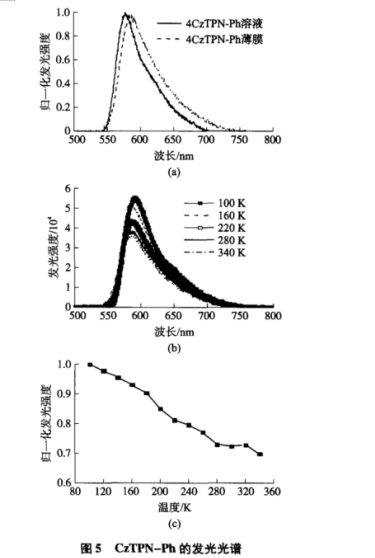

4CzTPN-Phbopp薄膜的亮光最高值在595nm的样子而硫酸铜溶液在580nm差不多,两种的峰形大至重复;比较图2,4CzTPN-Ph透明膜和氢氧化钠溶液发亮峰的截然有所差异,表达在4CzTPN-Ph塑料薄膜中,氧分子中间的间接做用比在4CzIPN透气膜中弱。4CzTPN-Ph在不同的室温下的会发光如图已知5(b)如下图所示,峰峰值光波长在100 K时为600 nm以内,而随高温的持续增长基线光谱还有一些个暗淡的蓝移。图5(c)为4CzTPN-Phpet薄膜的发光字刚度随温暖的的变化曲线图,从该图行特别看得出来时间推移气温的持续上升,发光字广告标准在不息地减低。并不会会出现像4CzIPN那样的话发亮抗弯强度反常增进的后果。4CzTPN-Ph 中的迹象或许如何理解于其更对应点的团伙结构设计会造成团伙正负相较薄弱,以此减少了原子间的彼此能力。

西安杏彩体育平台 生物是国内的光电材料供应商，我们可以提供各种基础的热延迟荧光材料TADF材料，也提供TADF材料的定制合成。

兼具TADF稳定性的荧光素ip产业物DCF-MPYM光敏剂

拥有TADF耐腐蚀性的荧光测试探针DCF-N1和DCF-N2

D-A型有机酸深蓝荧光建材3TPA-TAZ和4TPA-TAZ

PCz-mCP-PhCzTXO-10 TADF缩聚物

含硼、碳硼烷和钯的 TADF 释放出体PCZ-CB-TRZ

研究背景咔唑的双使用TADF核23TCzTTrz,33TCzTTrz,34TCzTTrz

D-A型的深蓝光装修材料DPA-PPI和DPA-PIM

PTPA-mCP-PxzTrz-X(X=0,10,20,30,40)国产TADF高分子物

蓝光TADF建筑材料DBTCz-Trz，BDBTCz-Trz，BDBFCz-Trz

红光/近红外TADF发光字物料BPPZ-PXZ和mDPBPZ-PXZ

D-π-A型TADF有机物TPA-QCN

基本概念二苯甲酮的AIDF分子构造构造DBT-BZ-PTZ,DBT-BZ-PXZ,DBT-BZ-DMAC,CP-BZ-PXZ

依据吡嗪蛋白激酶的DPXZ-BPDF,TPXZ-BPF

AIE-TADF类化合物DFDBQPXZ,SBDBQ-DMAC,DBQ-3DMAC,SBDBQ-PXZ,DBQ-3PXZ

TADF氧化物SBPQ-BAZ,SBPQ-tBuCz,SBPQ-DtBuCz

TADF无机化合物SBPQ-DPAC,SBPQ-DMAC 和SBPQ-PXZ

具备着双D-A结构类型的TADF带光原子TRZ-TMQAC

发绿光的TADF原子核,DMAC-BPP

针对苯甲酮并吡嗪感觉和吩恶嗪给体的橙红光到红光TADF建筑材料PXZ-PQM,DPXZ-PQM和DPXZ-DPPM

橙红光TADF会亮产品TXO-PhDMAC

橙红光热时间延迟亮光建材AQ-PhDMAC

红光热刺激延期荧光(TADF)食材(2T-BP-2P)

及以上档案资料原于我zhn2022.02.16

贴心报错：仅使用教学科研
