阳离子铱配合物[Ir（ppy）2（dtp-bpy）]PF6合成晶体试剂-UDP糖丨MOF丨金属有机框架丨聚集诱导发光丨荧光标记推荐西安杏彩体育平台生物

您当前所在位置：杏彩体育平台 > 资讯信息 > 学术前沿

产品分类

热销试剂

新品上市

阳离子铱配合物[Ir（ppy）2（dtp-bpy）]PF6合成晶体试剂

发布时间：2022-02-15 作者：wyf 分享到：

阳离子铱配合物[Ir（ppy）2（dtp-bpy）]PF6合成晶体试剂

为化合物型铱配合物的会发光电物理化学池（LECs）和巧妙变色电子元器件大家庭中的一员-二极管（OLED）能够是新款表明或 nvme固态照明设计元器件. 铝离子型铱配合默契物与普通铱配合默契物较具制成简单易行、空气氧化替换可逆反应、易提练、溶解出来性好等的特点.

设置镶嵌了一种新型的阳阴离子型铱密切配合物[Ir（mppy）2dtbbpy]PF6. 准确是应用2−（对甲苯基）吡啶（mppy）当作C^N配体，4，4′−二叔丁基−2，2′−联吡啶（dtbbpy）为N^N配体，阴阳离子为PF6−. 光催化原理出的阳阴阴离子型型铱合作物所采用各样明确分析有效途径认定了其耐腐蚀格局，并理论研究了它的光初中物理想主义质和热平稳性.

阳离子铱配合物[Ir（ppy）2（dtp-bpy）]PF6合成晶体试剂

实验性部件

1.1 生化试剂与医疗仪器

矽胶（200～300目（0.074～0.048 mm），甲醇、甲醇、二氯二氧化氮，六氟磷酸钾、4，4′−二叔丁基−2，2′−联吡啶，（mppy）4Ir（μ−Cl2）Ir工作室炼制.

Bruker DRX−500核磁震动仪；VARIO EL 设计元素浅析仪；HCT质谱仪；NETZSCH STA449F1 STA449F1A−0292-M型热研究分析仪器；FTS−135型红外光谱分析仪；Bruker SMART APEX CCD型多晶硅衍射仪；UV−Visible Spectrophotometer型UV紫外线可看得出分光仪；日立F−7000荧光分光光度计.

1.2 阴阳离子型能默契配合物[Ir（mppy）2（dtbbpy）]PF6的生成

氩气养护下，向250 mL三口瓶里加入4，4′−二叔丁基−2，2′−联吡啶（dtbbpy）（0.71 g，2.65 mmol）、二聚体（mppy）4Ir2（μ−Cl2）（1.98 g，1.76 mmol）和100 mL分层萃取剂CH3OH和CH2Cl2（1∶1，V/V），恒温拌和30 min，煮沸循环反應3 h，降到制冷. 那么延续成为大量的KPF6（4.38 g，11.92 mmol），依然混和2 h后，过滤器，滤液旋蒸剔除容剂，能够粗成品. 凭借硅胶材料柱纯化粗厂品，过柱剂为二氯甲烷气体，到金色固态垃圾2.95 g，成品率88.9%（针对（mppy）4Ir2（μ−Cl2））.

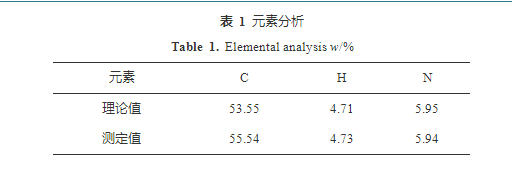

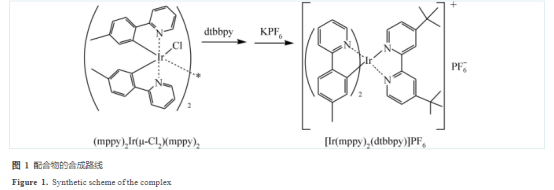

化合物型铱加上物[Ir（mppy）2（dtbbpy）]PF6是以氯桥二聚体（mppy）4Ir2（μ−Cl2）和相对的N^N配体dtbbpy在交织有机溶剂中分流作用，但是在常温下下载量过大的KPF6. 生成状态与碱式盐铱相互配合物的生成相较较，它的生成状态更柔和，成品率更大，纯化简洁. 图1为制作而成途径.

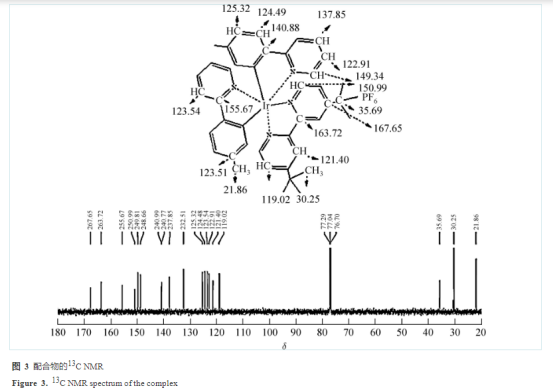

质谱分折图

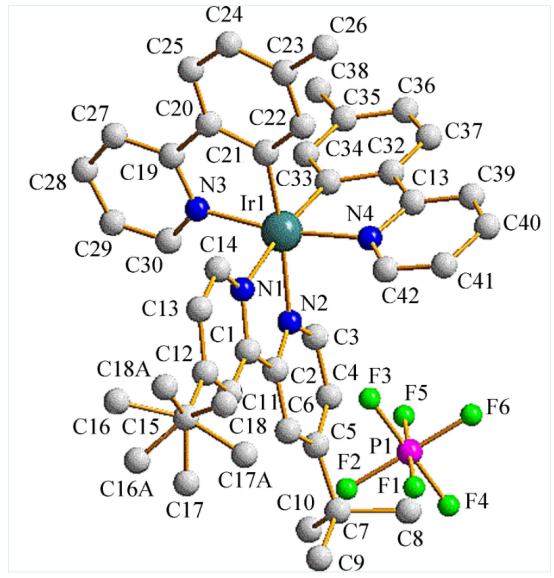

铝离子型铱互相配合物心得于单斜晶系的P121/c1空间区域群. 如图所示如图，机构阴阳离子Ir（Ⅲ）的配位爆发构型为偏移的八面体构型，其八面体由环不锈钢配体mppy的2个C氧分子和2个N原子团，仍有輔助配体dtbbpy的2个N共价键组成部分. 紧密配合物中2个环金属材质配体mppy−考虑C，C−cis和N，N−trans的排布的方式. 表3给出了铱配合物的方面键长和键角. 环金属件配体mppy的Ir—C键的键长差别为0.2022（4） nm和0.1997（4） nm，在已消息的相类似密切配合物的键长领域内[15-16]. 而环铝合金配体mppy的Ir—N键的键长都为0.2049（3）nm和0.2055（3） nm，而帮助配体dtbbpy的Ir—N键的键长各为0.2130（4）nm和0.2128（4） nm，也在学术论文已新闻稿件的铱紧密配合物的键长范围之内内[15-16]. mppy上的Ir—N键长比Ir—C键长要长，这说明Ir—C键的都存在可使得铱加上物快又稳定. 同一时间dtbbpy上的Ir—N键的键长要比mppy的Ir—N键要长，这主要是2−苯基吡啶配位上的汇报键和C共价键强电子元器件效果促使的. 还会有在积极配合物中，N（4）―Ir（1）―C（33）、N（4）―Ir（1）―C（21）、N（4）―Ir（1）―N（1）、N（3）―Ir（1）―N（1）和N（1）―Ir（1）―C（21）的键角各用是80.39（16）°、92.12（15）°、94.06（14）°、92.99（13）°和95.09（16）°，这样键角不大于或大于满意的90°，C（33）―Ir（1）―N（1）的键角为173.59（15）°，键角远低于期望的180°，深入骤这说明Ir（Ⅲ）出现一名不归整的八面体主，与图5中的纳米线结构特征同样.

结晶节构图
