石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能

采用酞菁铁(FePc)粉体和石墨烯(G)共研磨然应法制备了G/FePc 复合材料，研究G对FePc耐热性能和吸波性能的影响。采用SEM和XPS表征了GCPc复合材料的表面形貌和G与FePc之间的相互作用，结果发现，酞菁铁(FePc)均匀地吸附于G片层表面，且周华后形成了层状结构，从而改善了G/FePc复合材料的耐热性能和吸波性能。

科研人员进--步通过TGA和矢量网络分析方法研究了不同G添加量对G/FePc复合材料的耐热性能和电磁性能的影响，并对G/FePc复合材料不同厚度的吸波性能进行了模拟分析。结果表明，G/FePc复合材料的耐热性能和吸波性能均随着G含量的增抓而提高，当G添加量为5%(质量比)时，G/FePc复合材料在1000°C热解残留率达到62.2%，在3.5mn厚度下**反射损耗达到-30.50dB,反射损耗小于一195的带宽为1.38GHz,具有优良的耐热性能和吸波性能。

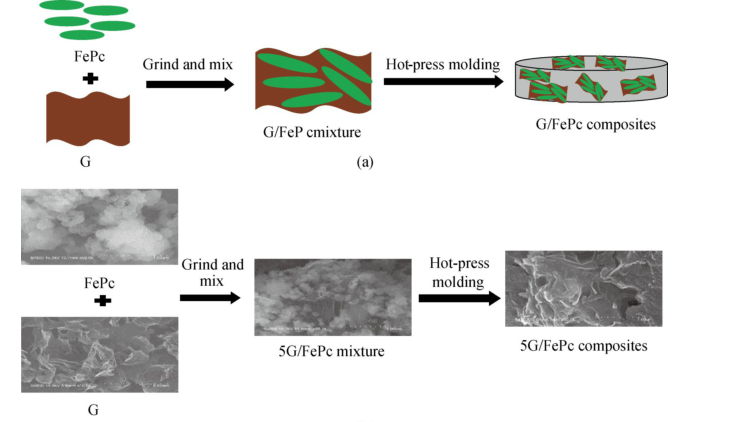

采用溶剂法制备了酞菁铁(FePc)预聚体粉体，然后与不同比例石墨烯(G)共研磨，热压法制备了具有良好吸波性能的G/FePc复合材料，并研究了其结构与吸波性能。

通过SEM、XPS表征发现，酞菁铁(FePc颗粒通过π-π相互作用，吸附于G片层表面，从而赋予G/FePc复合材料优良的耐热性能、介电性能和吸波性能。

如今G放入量的加强，G/FePc符合的原文件的电磁炉波全散射文件耗费和**释放频宽皆有加快。G放入量为5%时，5G/FePc 符合的原文件的1 000°C热解杂质率到62.17%，在3.5 mm板材的厚度下**全散射文件耗费到一30.50dB,在一10dB如下的**释放频宽达1. 38 GHz。

石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能

制造地：绵阳含量：99%应用领域：仅代替科技创新供应信息商：北京杏彩体育平台 怪物科持不足总部银川杏彩体育平台 海洋生物具备的设计酞菁软件目录格式：

石墨烯/酞菁铁(FePc)复合材料的制备与吸波性能

23(24)-三癸氧基酞菁锌(ZnPc-OH)NdPc2(酞菁钕)最新科技氧钒酞菁VOPC(TEF)_(16)四羧基钌(Ⅱ)酞菁 (RuPc)(1,5-二氧基萘)双核锌酞菁(bi-CPc)酞菁铜配合默契物(cmpoCuPc)水无水磷酸氢酞菁铜(CuTcPc)四-2,9,16,23-氨基酞菁钴 (TAPcCo)四甘氨酸锌酞菁(ZnAAPc)聚四氨基钴酞菁膜(p-CoTAPc)四-α-(2,2,4-三级甲等基-3-戊氧基)酞菁钴(CoPc(OC8H17)4)酞菁-青蒿琥酯缀合物（ZnPcT4A）聚丙烯塑料/钝化石墨稀(PP/GO)混合涂料酞菁相互配合物(n-come2pc)纳米技术棒锡酞菁(sn-pc)酞菁铁FePc原子核二维酞菁(Pc)聚酰亚胺(PI) COFs （MPc-PICOF-3 (M = Co(II)，H2)）2,3,9,10,16,17,23,24八羧酞菁四酸酐M(TAPc) (M = Co, H2)1,3,5,7-四(4-氨基苯基)金刚烷（TAPA）八羟基酞菁全共轭酞菁骨架（cpf-fe）24-八(氨基)酞菁（[nh2]8copc）吩嗪无线连接的金属制酞菁CoPc-PDQ-COF导电酞菁镍MOF
