基于主体材料DBTDPOFCz的蓝光TADF分子，低成本有机电致发光器件应用研究进展

对TADF管理工作体系中主客体充分用处的人的本质和用处渠道方式依旧缺乏性体统和明了的认识了解。相对的于另一个红颜色的TADF资料，蓝光TADF资料的充分调动态偶极矩较低（约为11 Debye），对此大区域蓝光TADF元电子元件封装退而利用单化学性质整体资料，以**局限性**主客体充分用处所促使的激子猝灭。或许，这实际上会使有光层中载流子互传失调，从而区域促使蓝光TADF元电子元件封装尤为**的使用率滚降等现象，又很极大程度上被限了蓝光TADF整体资料的选范围和系统优化前景。这也成为蓝光TADF管理工作体系制定中亟需化解的重要性科学学现象之五。

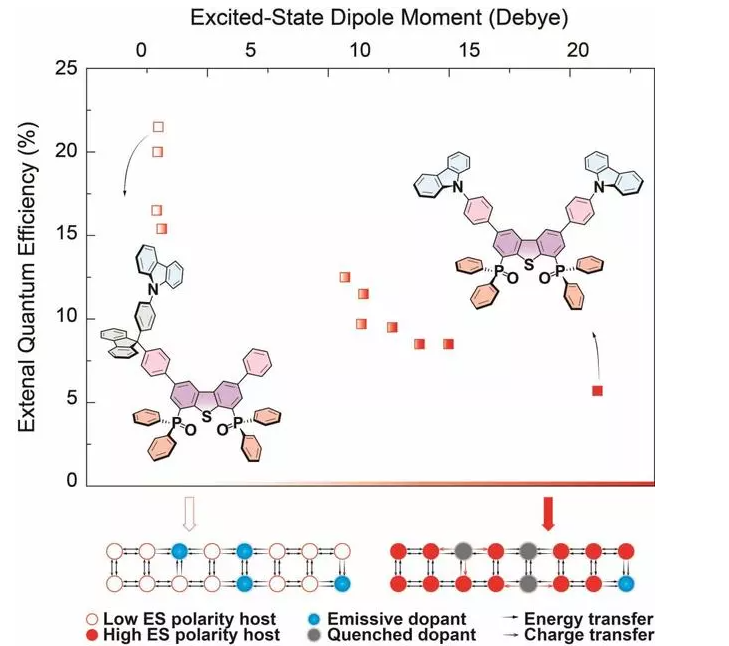

图1蓝光TADF电子元件的外量子学习效率与主题培养态偶极矩左右的干系。下侧构造图做出了在高培养态偶极主题和低培养态偶极主题中主客体左右的相互间效用和精力及自由电荷表达期间。

对上述情况，吉林上大学许辉硕士生导师领军的磷基光学帮助键文件研究组设置制作一个多组11种由相同之处给感觉基团带来的双极膦氧结构性文件。用延长帮助键基团的用量和融合的方式使上述组文件的充分调动态偶极矩从21 Debye逐年消减到仅为2 Debye。实验所导致说明，用主客体偶极-偶极完美帮助，结构性充分调动态偶极场可以特别严重破坏蓝光TADF发光字广告体的激子猝灭症状。时间推移结构性充分调动态偶极矩的延长，蓝光TADF电子电子元件的**外量子热质量波形消减，**增长幅度达到75%。从一元论上看，主客体间的共振现象能量场传送过程中 断然伴时间推移主客体偶极-偶极完美帮助，使结构性充分调动态偶极场边际调节效用并不被激子氧浓度的限止，因其对电子电子元件的**热质量和热质量滚降均有**不良影响。这也展现出此边际调节效用兼有帮助范围之内大等特别的场边际调节效用特征描述。

通过在给受体之间插入打断基团，研究团队成功将这一类双极主体分子的激发态偶极矩降低至2 Debye，仅比其基态偶极矩高约0.5 Debye，且明显低于常用蓝光TADF材料的激发态偶极矩（大于10 Debye），从而将双极特性和低激发态偶极矩这两个看似相互矛盾的性质成功整合在一起。其中一种主体材料DBTDPOFCz的蓝光TADF器件的外量子效率达到21.6%，是目前基于双极主体材料的蓝光TADF器件所实现的**结果。特别是，在1000尼特的照明亮度下，DBTDPOFCz将其器件的效率滚降控制在创纪录的9%，充分体现了双极主体材料在平衡载流子和提**率稳定性等方面的优势。

一项运转事实上为开展调研谅解偶极场的的作用对光电科技元元器件特点的不良影响具备打了个个普遍意义的方法，但是彰显了行为主体项目工程，针对是主客体能够 的的作用调整，对深入推进**平衡TADF元元器件的重要的性，为了必然进的一步深入推进TADF技术工艺真走到事实利用。
