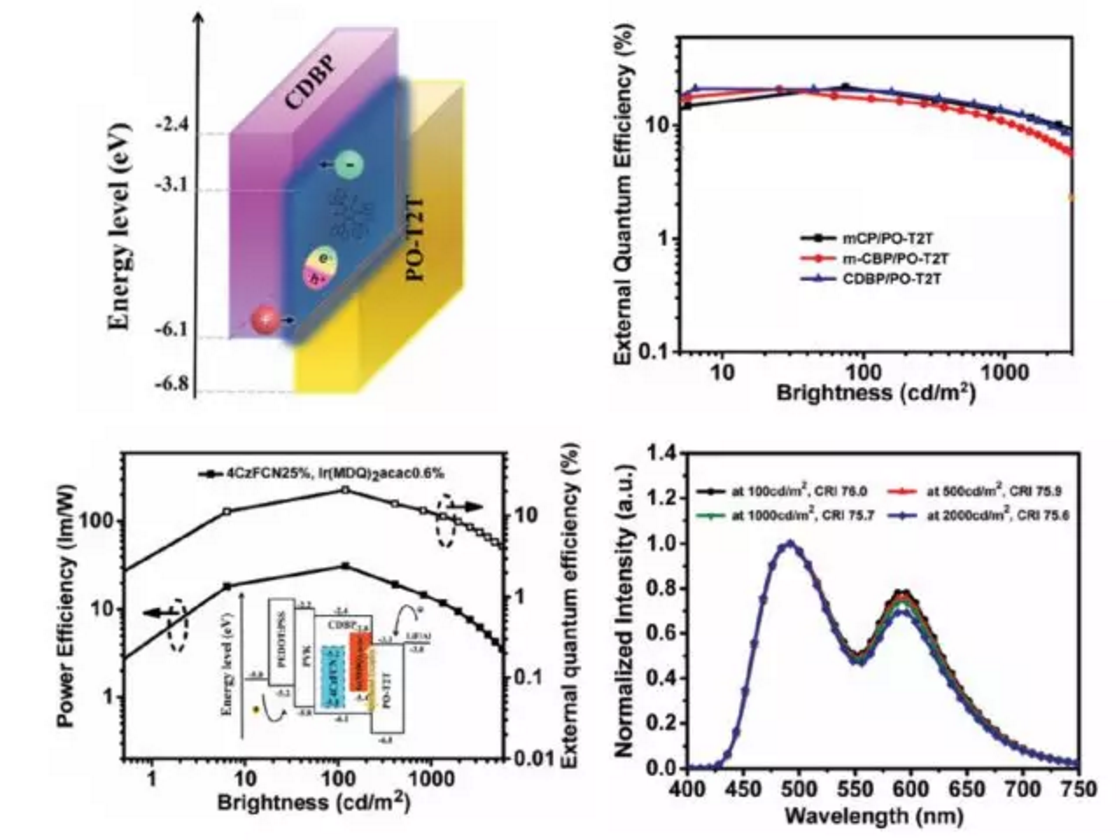

报道了三种具有TADF属性的高三重态能级的界面基激复合物主体: CDBP/PO-T2T, mCP/PO-T2T和m-CBP/PO-T2T。通过将这三种界面基激复合物主体引入溶液法TADF-OLED的制备，实现了**外量子效率超过20%，并且具有低的驱动电压和非常缓慢的效率衰减特性的溶液法OLED器件。另外，基于这一体系，通过掺入另一红光磷光材料制备了基于TADF蓝光材料的外量子效率超过20%的颜色稳定的白光溶液法OLED器件。这是目前基于蓝光TADF发光分子的白光溶液法OLED所报道的最**率。
选文短板：
◉ 报道了三种可溶的具有TADF属性的高T1界面基激复合物主体；

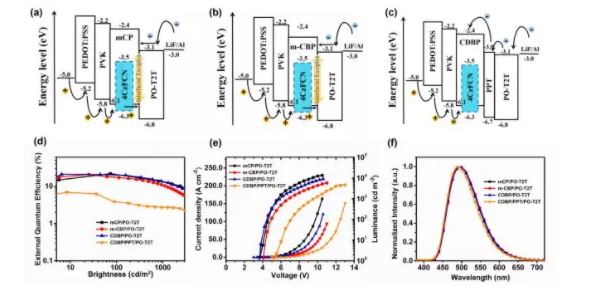

◉ 将其构建蓝光TADF-OLEDs的盐溶液法冶备，满足了**外量子效率（低于20%），还有就是化解了当前水溶液法治备TADF-OLEDs驱动电压高和效率衰减大的情况；
◉ 更近一步，引入红光磷光发光分子，溶液法制备了高性能且色稳定性高的白光OLED器件。

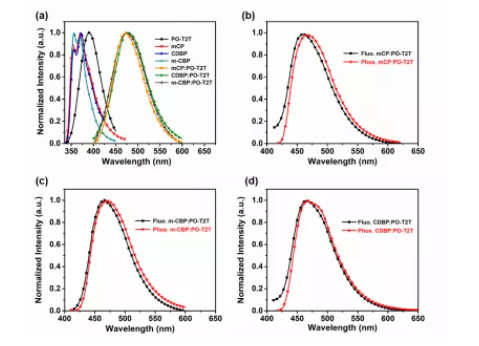

通过PL光谱可以看出，混合薄膜相比单体材料出现了新的半波峰宽较宽的单峰波形。证明在溶液法中，存在分子间的电荷转移。并且通过混合薄膜的低温荧光和磷光光谱可以看出，三者低温荧光和磷光光谱几乎重合，Est分别为40，50 和30 meV, 证明其具有TADF属性。从起始位置计算出三者的三重态能级分别为2.91，2.92和2.92 eV。通过PL、低温荧光和磷光光谱看出三种基激复合物具有作为高T1，TADF物理攻击的基激包覆物整体的价值。
为了更进一步将界面激基复合物主体应用到溶液法，基于CDBP/PO-T2T体系，通过加入磷光红光分子Ir(MDQ)2acac得到白光溶液法器件。白光OLED的**外量子效率达到20.8%，是目前报道的基于蓝光TADF分子的溶液法白光的效率，并且器件在100 cd/m2和1000 cd/m2亮度下仍保持20.2%和11.8%的EQE，具有很低的效率衰减特性。同光白光在不同工作亮度下的PL光谱可以看出，白光器件在工作亮度下光谱变化不大，色稳定性高。

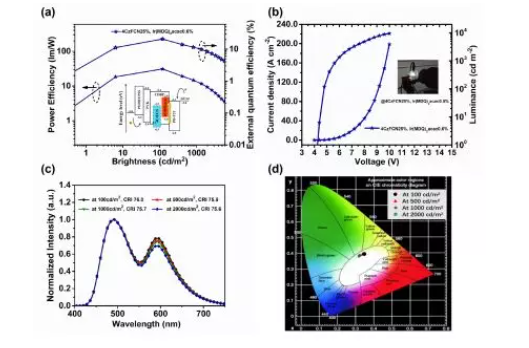

图三: a)系统设计CDBP/PO-T2T安全体系的白灯集成电路芯片构造及你的各层能级和EQE/PE-色度弧线; b)1000色度下白灯集成电路芯片会亮图及去J-V-L弧线; c)差异色度下白灯光谱图图; e)差异本职工作色度下的 1931 CIE座标图
学习总结将界面基激复合物主体引入溶液法OLED器件制备中去，解决了目前蓝光TADF-OLEDs溶液法驱动电压高，效率衰减大的问题，制备了**外量子效率超过20%的高性能溶液法白光和蓝光器件，为溶液法OLED器件结构的优化提供了思路。
篇文章微信链接：//pubs.rsc.org/en/content/articlelanding/2019/tc/c9tc03468d#!divRelatedContent&articles
杏彩体育平台
微信公众号
官方微信
