现将各种类型手性荧光、磷光等重要性物料看做有光层制作圆偏振有光电感（CP-OLED）若想改变目标电致圆偏振有光（CPEL）的方式被多方面通讯稿，非常是通过具备着热解锁延迟时间荧光（TADF）本质特征的手性有光重要性物料改变目标更佳**的CPEL产生了更加多重要性的的领域学习者的特别关注。当然上前几半年度某一的的领域的重要性通讯稿更加多是应对具备着TADF本质特征的手性有机质小团伙重要性物料。现，定制另外具备着CPL和TADF本质特征的聚苯胺物还用于制作圆偏振聚苯胺物有光电感（CP-PLED）即使一个巨型的考验。

今日，中科院探究所检查是否探究所的陈传峰问题组在新闻了应用于手性TADF配位合成树脂的**CPEL在这之后，在这一种范围再者确认翻过：可以可以通过一只手性TADF对映体体与芴繁衍物竞聚率展开铃木偶联配位缔合物得以两根黄绿光手性TADF共轭配位合成树脂，并可以可以通过溶剂法冶备了**的CP-PLED电子元件

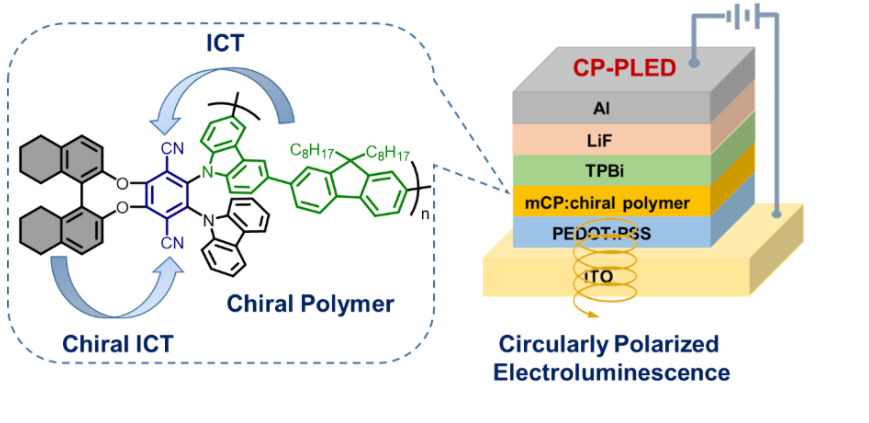

图 1 手性TADF聚合物实现**电致圆偏振发光示意图

该课题组从一对手性TADF对映体出发，制备得到了两个发射波长分别为546 和 544 nm 的黄绿光聚合物 R-P 与 S-P；将两个聚合物掺杂在 mCP 主体材料中，掺杂膜在除氧条件下表现出了72% 与76% 的高量子产率，并且在退火处理后展现出了CPL 性质，其不对称因子可以达到约1.9 × 10-3，这一数值约为两种聚合物在甲苯稀溶液中测得不对称因子的3倍。作者认为这一现象说明掺杂膜的规整结构能够更好地表现手性聚合物的CPL性质，从而更加有利于在CP-PLED器件中进行CPEL性质的实现。

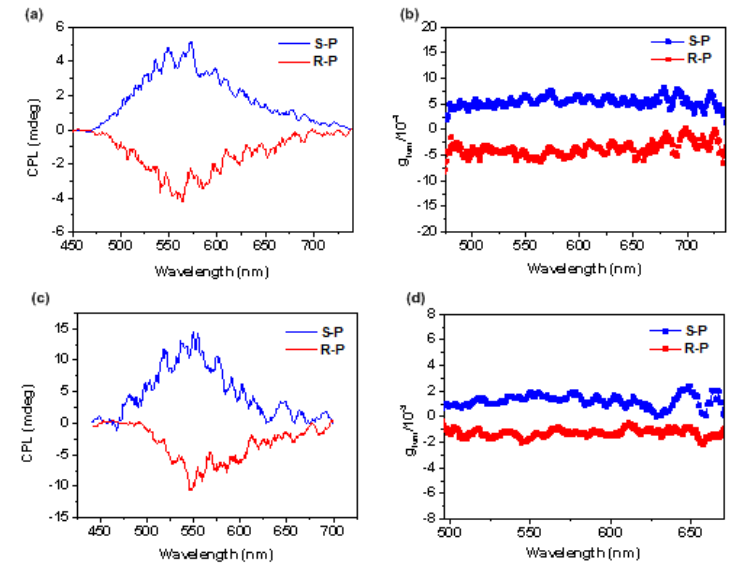

图 2  R-P与S-P在（a）（b）甲苯稀溶液中；（c）（d）mCP掺杂膜中（退火处理后）的CPL曲线图与不对称因子散点图

该课程组实验师将3个缩聚物用于有光客体的原材料，提纯一个多组类别**的CP-PLED元电子器件封装，节构提升后的元电子器件封装亮度调节也能否以达到12180 cd/m2，=外量子速率（EQE）、电压电流速率（CE）、工作功率速率（PE）对应也能否以达到15.8%、54.0 cd/A和37.7 lm/W。

另外，分别以R-P 和S-P为发光材料制备的两组CP-PLED器件实现了清晰明显而镜像的CPEL信号，其电致不对称因子可以分别达到-1.5 × 10-3 与 +1.6 × 10-3，这一数值也与其掺杂膜体现的CPL信号相匹配。

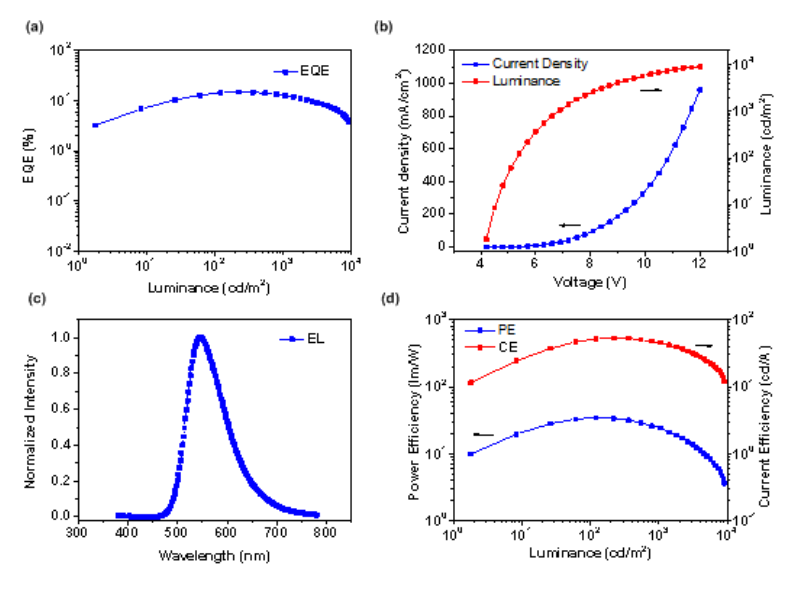

图 3 相关联CP-PLED元件的（a）外量子利用率-色彩饱和度身材申请这类卡种拟合曲线提额；（b）直流工作电压密度计算/色彩饱和度-工作电压身材申请这类卡种拟合曲线提额；（c）电致出现发亮光谱分析图；（d）工作电压利用率/直流工作电压利用率-色彩饱和度身材申请这类卡种拟合曲线提额

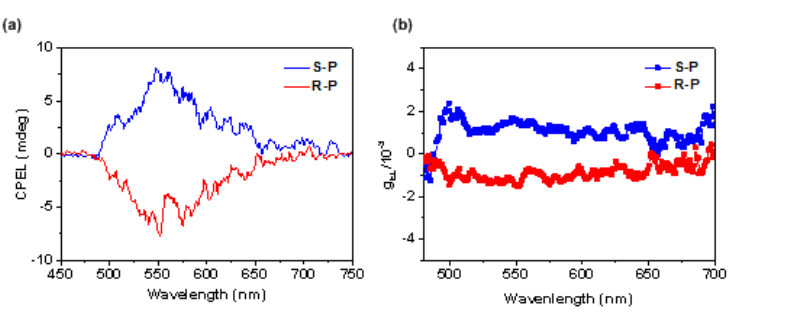

图 4 有关CP-PLED元器件封装的（a）CPEL的身材数据图；（b）电致不会中心对称系数散点图原稿环节：. //pubs.acs.org/doi/10.1021/acsami.1c20244

西安杏彩体育平台 生物科技有限公司提供金属配合物，热激活延迟荧光(TADF)材料，聚集诱导延迟荧光（AIDF）材料，聚集诱导发光AIE材料的定制合成

深颜色TADF聚合反应物9,9-二甲基-10-苯基吖啶 (BDMAc)粉色TADF混物物(PBD)（PBD-0、PBD-5、PBD-10、PBD-15和PBD-20DMAC-CNQFDMAC-CNQ4,6-二（9,9-二甲基吖丙啶-10-基）间苯二甲腈 ( DAcIPN )4,4'-(6-(9,9-二甲基吖啶-10(9H)-yl)quinoxaline-2,3-diyl)dibenzonitrile ( DMAC-CNQ ) 4,4'-(6-( 9,9-二甲基丙烯腈-10(9H)-基)-7-氟喹喔啉-2,3-二基)二苯甲腈 ( FDMAC-CNQ )PFBP-1a、PFBP-1b、PFBP-2a和PFBP-2b2-(吩噻嗪-10-基) -蒽醌(PTZ-AQ)吩恶嗪-二苯并[ a,j ]吩嗪-吩恶嗪( POZ-DBPHZ-POZ )兼具叔丁基的吩噻嗪像物(tBu-PTZ-DBPHZ-Bu-PTZ)和( PTZ-DBPHZ-PTZ )DPPA-TXO,DPO-TXO2和DDMA-TXO2依托于嘧啶/吩噁嗪的绿光TADF分子式PXZPM、PXZMePM和PXZPhPM通过吡啶/吩嗪的浅蓝光TADF原子Py1、Py2、Py3和Py4祥和显示信息：仅用到科研项目楼主zhn2022.01.20
