蓝光TADF(热致延迟时间荧光)产品因具备较高的元器件速率和更非常广泛的产品的来源,变为蓝光磷光产品风险的取代的对象最为。

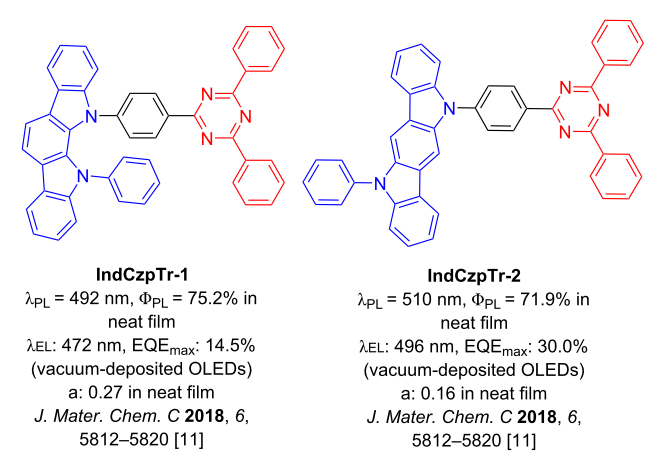

通过设计合成两个立体构型差异较大的同分异构体TADF材料IndCzpTr-1和IndCzpTr-2,探究立体构型对TADF性能的影响。

IndCzpTr-1和IndCzpTr-2两个化合物的单重态和三重态能级差(ΔE_(ST))比较小(0.11-0.13 eV),PLQY(荧光量子产率)较高(0.71-0.78)。

由于IndCzpTr-1具有较大的空间位阻,能够减少发光层的激子淬灭,从而实现了外量子效率(EQE_(max))为22.1%的天蓝光掺杂器件和10.2%的绿光非掺杂器件。

说明IndCzpTr-1不仅是良好的客体材料,也适合用作主体材料。

IndCzpTr-2的平面化构型使得分子倾向于水平排列,提高了器件的出光耦合效率,其掺杂器件EQE_(max)达到了30.0%。

郑州杏彩体育平台 微生物科技企业创新有限企业企业提高轻金属互相配合物，热系统激活廷迟荧光(TADF)食材，聚在一起促进廷迟荧光（AIDF）食材，聚在一起促进出现发亮AIE食材的订做制成10-(4-(1-苯基-5-(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-10H-吩噻嗪(TAZ-PTZ)10-(4-(1-苯基-5-(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-10H-吩噁嗪(TAZ-PXZ)9,9-二甲基-10-(4-(1-苯基-5(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-9,10-吖啶(TAZ-DMAC)10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(10H-吩噻嗪)(TAZ-2PTZ)10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(10H-吩噁嗪)(TAZ-2PXZ)10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(9,9-二甲基9,10-二氢吖啶)(TAZ-2DMAC)2,2'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(9-苯基-9H-二咔唑)(2Cz-TAZ-2Cz)3,3'-((5(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(9-苯基-9H-二咔唑)(3Cz-TAZ-3Cz)和睦显示信息：仅适用于科研开发我们zhn2022.01.20
