教育科研人工以1,2,4-三氮唑为感觉,进行影响给体设计、给体个大概的数或链接的方法,生成了一大一系列拥有特俗增进态质地的双化学性质主题村料,进行影响主题村料中3线态激子的跃迁方法,降磷光主题村料上的3线态激子体积,不断提高3线态激子合理回收利用率,**解决PhOLEDs的相对稳判定及荧光效应。以1,2,4-三氮唑为肾上腺素受体,吩噻嗪(PTZ)、吩噁嗪(PXZ)、9,9-二甲基吖啶(DMAC)作给体,能够变更给体的给网上性能,设计并镶嵌了都具有热更改密码廷迟荧光(Thermally activated delayed fluorescence,TADF)性能的D-π-A型双正负极组织形式建筑材料,

即10-(4-(1-苯基-5-(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-10H-吩噻嗪(TAZ-PTZ)、10-(4-(1-苯基-5-(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-10H-吩噁嗪(TAZ-PXZ)和9,9-二甲基-10-(4-(1-苯基-5(吡啶-2-基)-1H-1,2,4-三氮唑-3-基)苯基)-9,10-吖啶(TAZ-DMAC)。

材料表现出**的热稳定性,TAZ-PTZ和TAZ-PXZ的玻璃化转变温度(T_g)分别为79和83℃,高于常用的主体材料4,4?-二(9H-咔唑-9基)联苯(CBP,T_g=62℃)。

TAZ-PTZ、TAZ-PXZ和TAZ-DMAC的E_T分别为2.51、2.75和2.82 eV。

TAZ-PTZ、TAZ-PXZ和TAZ-DMAC的占据轨道(Highest Occupied Molecular Orbital,HOMO)/**未占据轨道(Lowest Unoccupied Molecular Orbital,LUMO)的能级分别为-5.53/-2.68、-5.43/-2.57和-5.67/-2.42 eV。

其次,为了进一步改善TADF主体材料的载流子传输特性,设计并合成了以1,2,4-三氮唑为受体,PTZ、PXZ、DMAC为给体具有对称结构的D-π-A-π-D型TADF双极性主体材料,即10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(10H-吩噻嗪)(TAZ-2PTZ)、10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(10H-吩噁嗪)(TAZ-2PXZ)和10,10'-((5-(吡啶-2-基)-1H-1,2,4-三氮唑-1,3-二基)双(4,1-亚苯基))二(9,9-二甲基9,10-二氢吖啶)(TAZ-2DMAC)。

TAZ-2PTZ、TAZ-2PXZ和TAZ-2DMAC的E_T分别为2.33、2.35和2.62 eV。

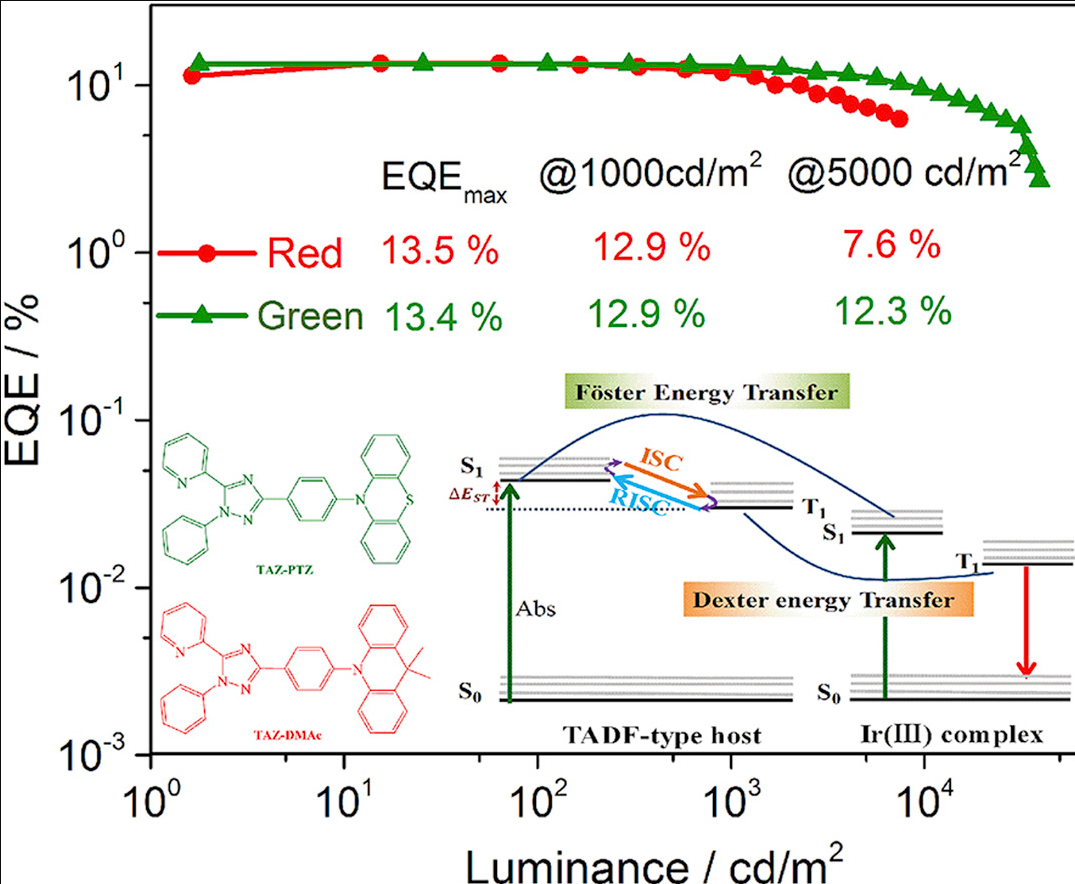

其所侧重于体,以Ir(ppy)_3和Ir(piq)_2acac为客体,制取绿光和红光PhOLEDs。以TAZ-2PXZ为主导体参杂的绿光PhOLED有好的元件特点,η_(c,max)、η_(p,max)和EQE_(max)分离为40.3 cd/A、37.6 lm/W和11.6%,在1000 cd/m~2和10000 cd/m~2下的使用率滚降值分离为0.86%和23.27%。以TAZ-2PTZ应以体质备的桔红色PhOLED的EQE高于13.0%,或者在1000 cd/m~2下仍始终保持在11.9%,相对应的的热效率滚降值一般选择8.2%。

北京杏彩体育平台 动物自动化有限制的大公司能提供轻金属协助物，热刺激启动时间超时荧光(TADF)材质，聚众引发时间超时荧光（AIDF）材质，聚众引发亮光AIE材质的订制组成TADF分子结构(SFI34pPM)TADF大分子(SFI23pPM)TADF原子核(3CzPhpPM)咔唑衍生物物2,3,5,6-四咔唑-4-氟苯腈(CyFbCz)长光波长TADF大分子CAT-1APDC-DTPA大分子导弹光波波长分別为546 和 544 nm 的黄绿光聚合反应物 R-P 与 S-PTADF共轭低大分子TADF共轭蒙题子poly(AcBPCz-P)TADF共轭蒙题子poly(AcBPCz-DMP)TADF共轭提氧分子poly(AcBPCz-TMP)主客体MOF（Tpl@NKU-111）对于三(三唑)并三嗪单元测试卷的蓝光TADF产品TTT-Ph-Ac对于DBNA骨架的TADF原子核构成m-AC-DBNAp-AC-DBNAm'-AC-DBNA舒心显示：仅采用科研开发我zhn2022.01.12
