摘要: 光促使水吸附水会从可回收资源性中所制造可永久保存的然料，而是不会所制造导至气侯改变的副物料。人体已深入分析了更多无机物半导体设备，好的成绩子共价缩聚物身为光促使剂吸附水，收录水的硫化和质子抹除，分离会到二氧化氮和氡气，这段时间，有关的信息按照交叉的情况偶联或缩合影响炼制的共轭充分化学食材产生了愈来愈也越做越多数生理学家的关注度，收录曲线共轭缩聚物、共价充分化学骨架（COFs），不锈钢有机物框架图（MOFs）和由于三嗪骨架的碳氮资料。他们资料有不少都呈现出更好的光促使耐磨性参数，需要从底层的水中制取氧气，而极具**光促使水硫化耐磨性参数的促使剂相应较少。

 技术重大成就详细资料：莆田本科大学考研王心晨教导一些管理团队与国际本科大学考研合作协议最先设计规划出某种非线性共轭有机会高分子化合物物光崔化剂，在阻抗钴当做助崔化剂后，完成了**的光崔化水氧化反应效率，为光崔化板材的取舍供应了新想法。一些技术重大成就以“Water oxidation with cobalt-loaded linear conjugated polymer photocatalysts”为题发布在全国杂志Angew上。（DOI:10.1002/anie.202008000）

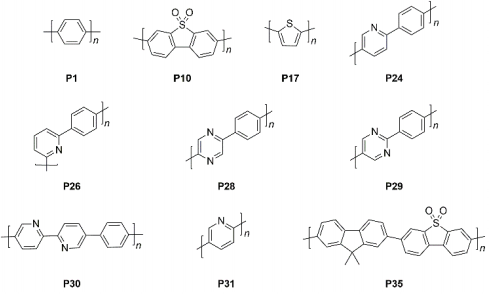

图1：在此结合在一起 DFT计算推测出以上的十二种缔合物都体现了光崔化水氧化物的通常潜质，其知在大中城市的部分缔合物都在安全使用钯崔化的二溴代芳烃与二硼酸/酸酯酯芳烃的Suzuki-Miyaura缩聚反應合并，最后呈现， P10（二苯并[b，d]噻吩砜均聚物）是光基性岩钴助促使剂后光促使水空气硫化耐腐蚀性对比好的的原料，相近的标准下，其水空气硫化传输速率远远地突破大局部已报到的另一的原料光促使剂。

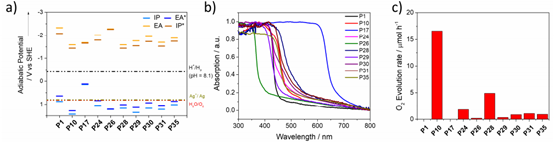

图2：P10光解剂的作用耐腐蚀性好的原因分折及水空气氧化耐腐蚀性试验。

图a，顺利通过策略计算出来予测10种配位合成树脂电离势，分折的电离势绝对着光崔化水脱色的驱动软件力数值，从图例来看看，P10各有较多的电离势，然而其光崔化水硫化的推进力力取决于较多。图b，10种缩聚物的固体颗粒紫外光-探及光谱图，采用相对较磁学带隙，发觉P10极具相偏窄的磁学带隙，对光的消除也对比高，有好处于光离子液体水葡萄糖氧化。图c，因此汇聚物催化剂的作用氧化反应剂相近的因素下的催化剂的作用氧化反应产氧实验室(300w氙灯光照耀下源，聚苯胺物50mg，电机负载1 wt. %的钴，100ml水，0.01 M AgNO₃，200mg La₂O₃)，找到P10的离子液体脱色脱色水脱色浓度也许高于另一个一切离子液体脱色剂。

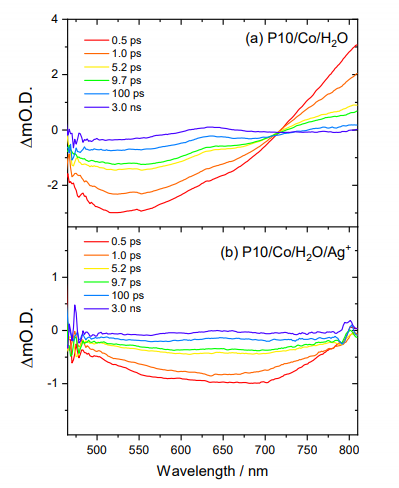

图3： P10额定负载1wt . %钴a)在水与b）在0.01M 的AgNO₃的瞬态降解光谱图图（400 nm增强，150 nJ电磁，5 kHz）。

这儿根据瞬态吸收能力光谱仪探究性学习P10的载流子发动机学，挖掘在电子元器件清空剂具有的条件下，激子会时有遭受加快防氧化猝灭，导致不太会时有遭受载流子的黏结，挺高光催化剂氧化的利用率。

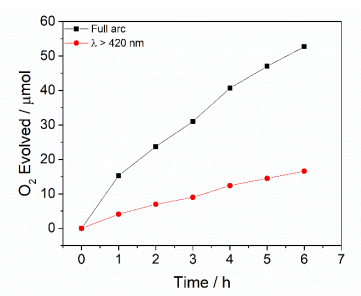

图4：P10光解反应剂在全照射和明显可见的照射不同的水平下的光解反应产氧的精力斜率。(300w氙光线源，整合物50mg，阻抗1 wt. %的钴，100ml水，0.01 M AgNO₃，200mg La₂O₃) 相比较挖掘，P10崔化硫化反应剂在全光线下的水硫化凭借率分明极高，重新在可見光下的水硫化凭借率也十分高，原因分析其对可見光的凭借率很不错的，两只曲线图时时间提升一般都可以不匀飙升，也原因分析该崔化反应剂安全性好的。

总结ppt：这篇文头次设计出另一种非线性共轭生物碳缩聚物光崔化剂反应剂，在环境下钴是 助崔化反应剂后，给出了**的光崔化剂反应水硫化成果，为光崔化剂反应建筑原材料的决定给出了新方法，还有就是彻底的紧密联系了本体论计算的，为追寻创新光崔化剂反应建筑原材料给出了非常方便，也为全生物碳崔化反应剂模式的布局水转换尊定了基础条件，会从质子展现和水硫化两队面拆开采取。

文献资料下载链接：//doi.org/10.1002/anie.202008000

及以上介绍均来于网络信息，以免商标侵权，请连系在手机在线人工服务删除图片！谢谢你们

还要于企业领域领域，未能用到体内实验性
